半导体制造中垂直炉和水平炉之间的根本区别在于加工过程中晶圆的取向。水平炉将晶圆垂直放置在水平管中进行加工，而垂直炉将晶圆平放于垂直管中进行加工。这种看似简单的取向变化对污染控制、工艺均匀性以及制造现代大直径硅晶圆的能力产生了深远的影响。
从水平炉到垂直炉的行业范围转变并非偏好问题，而是必然的演变。它是由对更高设备良率和更严格工艺控制的持续需求所驱动的，而水平设计已无法满足更大晶圆的需求。
核心区别：晶圆取向
半导体制造的核心是氧化、扩散和退火等热处理工艺，这些工艺需要将晶圆加热到极高的温度。炉子是发生这一切的腔室，其设计直接影响结果的质量。

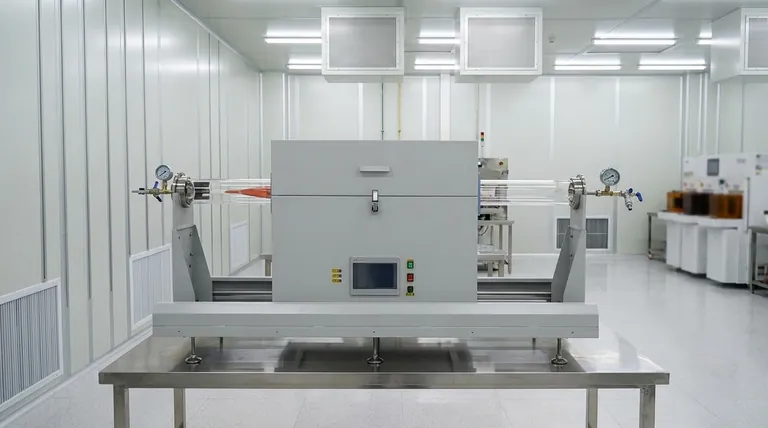

水平炉：传统方法
在水平炉中，晶圆被装入石英“舟”中，像晾衣架上的盘子一样垂直放置。然后，整个舟被机械地推入一根长的水平石英管中。
这种设计在几十年里一直是标准，特别是对于较小的晶圆（150毫米及以下）。它的机械结构更简单，垂直高度较低，易于安装在较旧的制造设施中。
垂直炉：现代标准
在垂直炉中，晶圆平放，水平堆叠在舟中。然后，通过升降机将该舟从底部或顶部降入垂直加工管中。
这种设计在所有现代晶圆厂中占据主导地位，特别是对于200毫米和300毫米晶圆。整个系统更高，通常需要更复杂的洁净室布局以适应装载机构。
为什么垂直炉成为标准
向垂直炉的转变是对水平设计局限性的直接回应，随着晶圆尺寸的增加和器件特征的缩小，这些局限性变得至关重要。
卓越的颗粒控制
在水平炉中，任何从管顶部掉落的颗粒都会直接落在下方晶圆的有效表面上。这是导致良率下降缺陷的主要来源。
垂直炉利用重力解决了这个问题。颗粒向下掉落，与晶圆的平面平行。大多数污染物只会落在堆叠中最顶部的晶圆上，这通常是牺牲晶圆或“虚拟”晶圆，从而保护其下方有价值的产品晶圆。
无与伦比的热均匀性
在每个晶圆上实现完美的温度均匀性对于一致的薄膜生长和器件性能至关重要。水平炉由于自然对流而难以实现这一点。热气体上升，导致管顶部到底部存在温度梯度。
在垂直炉中，对称的圆形加热元件和垂直的气流创造了一个高度稳定且径向均匀的温度区域。这确保了堆叠中的每个晶圆以及每个晶圆的整个表面都经历完全相同的热条件，从而实现卓越的氧化物均匀性。
增强大直径晶圆支撑
随着晶圆变得更大更薄，物理稳定性成为一个问题。像水平炉那样，在超过1000°C的温度下将一个大的300毫米晶圆垂直放置，会产生应力并可能导致翘曲。
在垂直炉中平放晶圆可以在其整个表面提供均匀的支撑，防止重力引起的应力和变形。这对于保持后续光刻步骤所需的完美平整度至关重要。
了解权衡
虽然垂直炉提供卓越的性能，但选择并非没有考虑。水平炉仍存在于特定应用中，因为它们有自己的一系列优势。
占地面积和设施成本
垂直炉很高，需要大量的垂直洁净室空间，通常延伸到下方的次级工厂层。这增加了设施建设成本和复杂性。
相比之下，水平炉虽然长，但垂直高度较低，更容易安装在不适合高大设备的设施中。
成本和复杂性
用于装载和卸载垂直炉的机器人系统比水平系统的简单推杆机构更复杂。这可能意味着更高的初始资本投资和可能更复杂的维护程序。
对于不需要最高控制水平的工艺，水平炉可以是一种更具成本效益的解决方案。
为您的目标做出正确选择
炉子类型的选择最终取决于工艺的技术要求和晶圆的尺寸。
- 如果您的主要重点是尖端制造（200毫米/300毫米晶圆）：垂直炉是唯一的选择，因为其卓越的污染控制和热均匀性对于实现高良率是不可协商的。
- 如果您的主要重点是传统产品、研发或较小晶圆上的非关键层：水平炉可以是一种完全可行且经济高效的工具，可简化设施要求。
最终，了解这些系统中的污染和热流物理学揭示了该行业为何发展，将工艺控制置于一切之上。
总结表：
| 特点 | 水平炉 | 垂直炉 |
|---|---|---|
| 晶圆取向 | 晶圆垂直放置 | 晶圆平放 |
| 颗粒控制 | 颗粒落到晶圆表面 | 重力将颗粒从晶圆上拉开 |
| 热均匀性 | 受对流影响 | 卓越的径向和晶圆间均匀性 |
| 理想晶圆尺寸 | 传统、研发、较小晶圆（≤150毫米） | 现代制造（200毫米/300毫米） |
| 占地面积 | 长，垂直高度低 | 高，需要垂直洁净室空间 |
