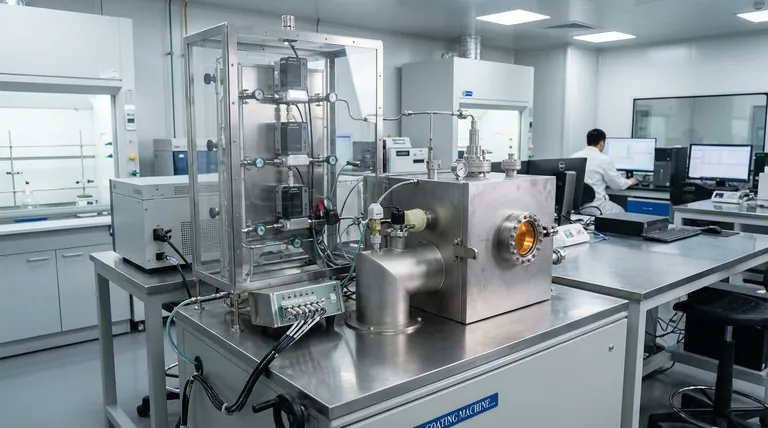

什么是沉积沉淀过程?薄膜沉积基础指南


简而言之,沉积沉淀是一个通用术语,指任何将固体材料从周围介质(如气体、等离子体或溶液)中形成或“沉淀”到表面的过程。它通常被称为薄膜沉积,是制造电子产品、光学元件和先进材料的基础过程。其核心原理涉及生成所需材料的原子或分子,并精确控制它们在称为基板的目标物体上的凝结或反应。

其核心在于,每个沉积过程都遵循相同的基本顺序:将材料转化为移动状态(如蒸汽),输送到表面,然后在受控条件下重新转化为固体薄膜。实现此顺序所采用的具体方法定义了该技术及其独特的能力。

薄膜沉积的通用蓝图

尽管具体技术各不相同,但几乎所有的沉积过程都可以分解为四个基本、按时间顺序排列的步骤。理解这个通用蓝图是揭示薄膜制造方法的关键。

步骤 1:沉积物种的生成

第一步是创建将形成薄膜的原子或分子的来源。这是不同沉积系列的主要区别所在。

例如,在物理过程溅射中,高能离子(如氩气)轰击所需材料的固体“靶材”,将原子物理地撞击并抛射到腔室中。

化学气相沉积 (CVD) 中,来源是前驱体气体。这种挥发性化合物被引入腔室,以气态携带必要的元素。

步骤 2:输送到基板

一旦生成,这些原子或分子必须从其来源传输到生长薄膜的基板上。

这种传输通常发生在真空或受控的低压环境中。这最大限度地减少了来自不需要的背景气体的污染,并控制了物种到达基板的路径。

步骤 3:吸附和表面反应

当物种到达基板时,它们必须通过一个称为吸附的过程粘附到表面上。

在纯物理过程中,这基本上是冷凝。在像 CVD 这样的化学过程中,这是一个关键阶段,吸附的前驱体分子会发生反应,通常由基板的高温触发。

步骤 4:成核、生长和副产物去除

吸附的原子不会立即形成完美的薄膜。它们在表面扩散,找到稳定的位置,并形成称为成核的小岛。

然后,这些岛屿会生长和合并,形成连续的固体薄膜。在化学过程中,此步骤还涉及从表面反应中脱附任何气态副产物,然后将它们泵出腔室。

什么是沉积沉淀过程?薄膜沉积基础指南

两种基本途径:物理与化学

上述四个步骤是通用的,但实现这些步骤的方法通常分为两大类。

物理气相沉积 (PVD)

PVD 技术使用物理机制来转移材料。溅射是一个经典示例。被沉积的材料以固体开始,通过物理手段(轰击)转化为蒸汽,然后在基板上重新凝结成固体。

化学气相沉积 (CVD)

CVD 技术使用化学方法来构建薄膜。气态前驱体直接在基板表面发生化学反应,留下非挥发性产物作为固体薄膜。最终的薄膜材料与起始气体不同。

理解权衡和关键参数

选择沉积方法取决于所需的结果,成功与否取决于对几个变量的精确控制。没有单一的“最佳”方法,只有最适合特定应用的正确方法。

温度限制

CVD 过程通常需要高温(数百摄氏度)来驱动必要的化学反应。这可能使其不适用于对热敏感的基板。低压 CVD (LPCVD) 是一种在较低温度(250-350°C)下运行的变体,使其更具成本效益和通用性。

视线与保形涂层

许多 PVD 过程(如溅射)是“视线”的,这意味着它们会覆盖直接暴露于源的表面。这使得均匀涂覆复杂的三维形状变得困难。依赖气体的 CVD 过程通常可以产生高度保形的涂层,均匀覆盖复杂的几何形状。

纯度和复杂性

PVD 非常适合沉积非常纯净的简单材料,如金属或基本氧化物。CVD 在通过仔细混合不同的前驱体气体来制造复杂的复合材料(如氮化硅或碳化钛)方面表现出色。

为您的目标做出正确的选择

理解核心过程可以帮助您评估哪种技术适合给定的目标。

  • 如果您的主要重点是将纯金属沉积到平面上: 像溅射这样的物理过程通常是一个直接有效​​的选择。
  • 如果您的主要重点是在复杂形状上创建均匀的复合薄膜: 化学过程(如 CVD)可能是更优越的方法。
  • 如果您正在对沉积过程进行故障排除: 系统地回顾四个通用步骤——生成、传输、吸附/反应和生长——以隔离问题的潜在来源。

通过掌握这些基本原理,您可以有效地分析、比较和控制几乎任何薄膜沉积过程。

摘要表:

关键方面 PVD(例如,溅射) CVD(化学气相沉积)
机制 物理转移(例如,轰击) 基板表面的化学反应
源材料 固体靶材 气态前驱体
涂层保形性 视线(复杂形状上均匀性较差) 高度保形(复杂几何形状上均匀)
典型温度 较低 较高(通常数百摄氏度)
理想用途 平面上的纯金属、简单氧化物 复杂形状上的复杂化合物(例如,氮化硅)
