反应溅射的目的是什么？合成高性能复合薄膜

反应溅射的主要目的是通过在化学反应性气体存在下溅射纯金属靶材来制造复合薄膜，例如氧化物和氮化物。该方法不使用复杂的陶瓷靶材，而是使用简单的金属靶材，并将氧气或氮气等气体引入腔室，这些气体与溅射出的金属原子反应，在基板上形成所需的化合物。

从本质上讲，反应溅射是一种材料合成技术。它将一个简单、易于溅射的金属靶材转变为复杂的复合涂层，从而让您能够精确控制最终薄膜的化学成分和性能。

反应溅射的工作原理

该过程巧妙地将物理溅射的机械原理与受控的化学反应相结合。这是通过精确地将两种不同类型的气体引入真空腔室来实现的。

惰性气体的作用

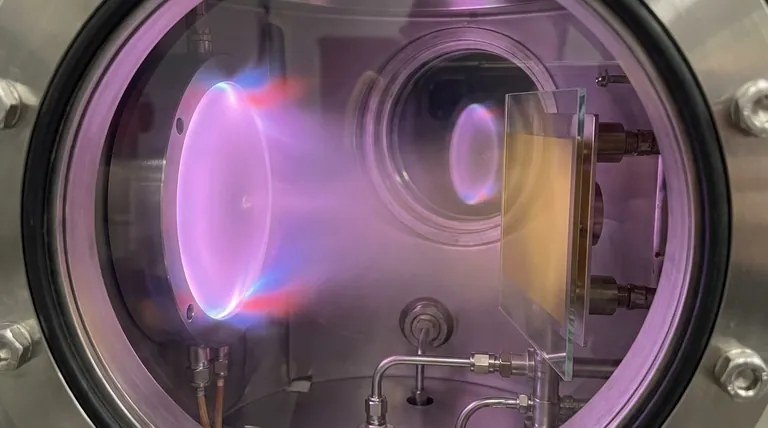

首先，引入惰性气体，如氩气 (Ar)。强电场使这种气体电离，形成等离子体。

带正电的氩离子被加速射向带负电的靶材（例如纯钛）。这些高能离子轰击靶材，物理性地将靶材原子的单个原子撞击下来，即“溅射”出来。

反应性气体的作用

同时，第二种反应性气体被小心地通入腔室。这通常是用于氧化物的氧气 (O₂) 或用于氮化物的氮气 (N₂)。

这种气体是实现转化的关键。它经过精心挑选，旨在与新溅射出的金属原子发生化学反应。

复合薄膜的形成

当金属原子从靶材传输到基板的过程中，它们会遇到反应性气体的分子并与之反应。

这种化学反应形成了一种新的化合物——例如，钛原子与氮气反应生成氮化钛 (TiN)。然后，这种化合物沉积在基板上，一层一层地构建出所需的薄膜。

该方法的核心优势

工程师和科学家选择反应溅射而非其他方法，是出于几个关键原因，主要围绕控制、效率和材料性能。

精确控制化学计量比

最显著的优势是能够精确调节沉积薄膜的化学成分（化学计量比）。

通过仔细调整反应性气体与惰性气体的流量比，您可以控制最终薄膜中元素的精确比例。这使得制造具有独特光学或电学特性的特定亚氧化物或氮化物成为可能。

绝缘薄膜的更高沉积速率

直接从绝缘陶瓷靶材（例如氧化铝）溅射必须使用射频 (RF) 电源，这通常速度较慢。

反应溅射提供了一个强大的替代方案。您可以使用高效的直流 (DC) 电源来溅射纯金属靶材（例如铝），其沉积速率要高得多。然后引入氧气在基板上形成绝缘的氧化铝薄膜，将直流溅射的速度与所需的陶瓷结果结合起来。

获得高性能涂层

该技术是生产一系列用纯金属无法制造的高性能涂层的行业标准。

例如，用于刀具的耐磨涂层，如氮化钛 (TiN)，或用于触摸屏和太阳能电池的透明导电氧化物。

应避免的常见陷阱：滞后效应

尽管反应溅射功能强大，但它有一个众所周知的工艺控制挑战，可能会让缺乏经验的操作人员感到沮丧。核心问题被称为“靶材中毒”。

什么是靶材中毒？

如果反应性气体的流量过高，它不仅会与传输中的溅射原子反应。它会开始在溅射靶材表面本身上形成化合物层并与之反应。

这被称为靶材中毒。例如，在旨在制造氮化钛的工艺中，钛靶材本身会被一层 TiN 覆盖。

后果：速度急剧下降

陶瓷化合物的溅射速率远低于纯金属。

当靶材中毒时，总沉积速率会急剧下降。这会产生一个高度不稳定、难以控制和重复的过程。

滞后回环

这会导致“滞后”效应。当您缓慢增加反应性气体流量时，沉积速率保持较高，直到靶材中毒时突然崩溃。如果您然后尝试降低气体流量，速率不会沿着同一路径恢复。您必须显著降低气体流量，以清除靶材上的毒层，然后速率才会回升。这种非线性行为使得找到稳定的工作点成为一项重大挑战。

根据您的目标做出正确的选择

了解反应溅射可以帮助您将其应用于正确的应用。

• 如果您的主要重点是高性能硬质涂层： 这是在工具和部件上沉积耐磨氮化物和碳化物（例如 TiN、TiCN）的理想方法。
• 如果您的主要重点是光学或电学薄膜： 该工艺在制造用于抗反射涂层、滤光片和绝缘体的特定氧化物（例如 SiO₂、TiO₂、Al₂O₃）方面具有无与伦比的控制力。
• 如果您的主要重点是化合物的高速沉积： 与从陶瓷靶材进行较慢的射频溅射相比，使用直流电源进行反应溅射通常是制造复合薄膜最具成本效益和效率的方式。

最终，反应溅射赋予您能力，可以从少量简单的纯金属靶材中合成出大量的功​​能材料库。

总结表：

方面	关键要点
主要目的	通过在反应性气体气氛中溅射金属靶材来合成复合薄膜（例如氧化物、氮化物）。
核心优势	精确控制薄膜的化学计量比和性能，实现高性能涂层。
关键挑战	管理滞后效应和靶材中毒，以维持稳定、高速率的沉积过程。
理想用途	硬质涂层 (TiN)、光学薄膜 (SiO₂) 和绝缘材料的高效沉积。
