什么是表面处理的溅射工艺?实现原子级镀膜精度


本质上,溅射是一种真空沉积工艺,其中原子从称为“靶材”的固体材料中物理地喷射出来,并作为一层高度受控的薄膜沉积到称为“基板”的表面上。它的工作原理就像一个微观的喷砂机,使用高能气体离子而不是沙子来撞击源材料中的颗粒,然后这些颗粒覆盖在目标物体上。

溅射的核心原理是动量传递。它不是化学反应,而是一个物理过程,其中高能离子在真空中轰击靶材,将原子击出,这些原子然后传输并在基板上形成精确、均匀的薄膜。

核心机制:从等离子体到薄膜

要理解溅射,最好将其分解为真空室内发生的事件序列。每一步对于实现最终的高质量涂层都至关重要。

准备阶段:真空环境

整个过程必须在真空室内进行。该腔室被抽至极低压力,然后用少量受控的惰性气体(最常见的是氩气)重新填充。

真空至关重要,因为它确保溅射出的原子能够从靶材传输到基板,而不会与不需要的空气分子碰撞,否则会污染薄膜。

点燃等离子体

腔室内施加高电压,使源材料(靶材)成为负电极(阴极),待涂覆的物体(基板)成为阳极。

这个强电场使氩气电离,将电子从氩原子中剥离出来。这会产生一种发光的、电离的气体,称为等离子体,它是带正电的氩离子(Ar+)和自由电子的混合物。

轰击阶段

带正电的氩离子现在被强力吸引并加速射向带负电的靶材。

它们以显著的动能撞击靶材表面。这是溅射过程中的核心动作。

原子喷射与沉积

这种高能离子轰击会在靶材内部引发一系列“碰撞级联”,类似于原子尺度的台球开球。

当这些级联到达表面时,靶材的原子会被物理地撞击脱落,或被“溅射”到腔室中。这些被喷射出的原子穿过真空,落在基板上,逐个原子地逐渐形成薄膜。

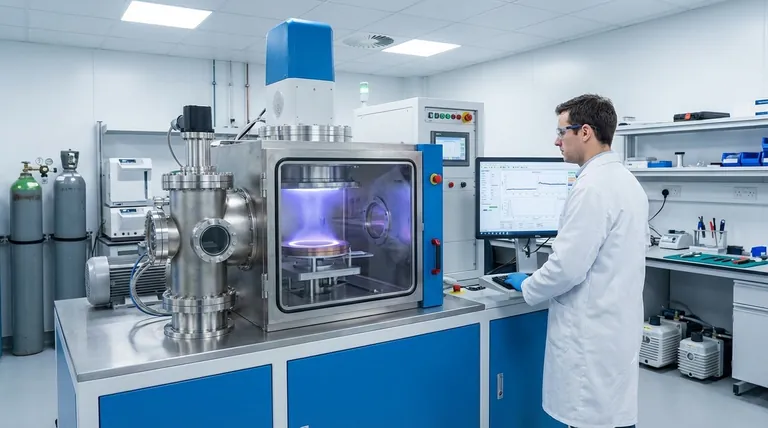

什么是表面处理的溅射工艺?实现原子级镀膜精度

为什么溅射能提供无与伦比的控制

溅射被广泛应用于高科技领域的原因在于它对最终薄膜性能提供的卓越控制水平。这不是偶然的;它是所涉及物理学的直接结果。

精度的物理学

该过程的效率和结果由几个关键因素决定,包括轰击离子的能量、气体离子和靶原子质量,以及靶材本身的表面结合能。

通过精确控制气体压力、电压和系统几何形状,工程师可以微调溅射过程,以实现所需的沉积速率和薄膜质量。

定制最终薄膜

这种控制水平使得能够制造出具有高度特定和可重复特性的薄膜。

工程师可以精确地决定薄膜的密度、晶粒尺寸、晶粒取向、反射率和电阻率。这对于制造半导体晶圆、光学透镜和硬盘等物品至关重要。

了解权衡

尽管功能强大,但溅射并非适用于所有情况的完美解决方案。承认其局限性是有效利用它的关键。

潜在的慢沉积速率

与热蒸发等某些其他方法相比,溅射过程可能较慢。这可能会影响高产量制造环境中的吞吐量。

基板加热

持续的粒子(包括离子和电子)轰击会将大量能量传递给基板,导致其发热。这对于热敏基板(如某些塑料)来说可能是一个问题。

系统复杂性和成本

溅射系统是复杂的设备。它们需要坚固的真空室、高压直流或射频电源以及精确的气体流量控制器,使得初始投资高于简单的涂层技术。

为您的目标做出正确的选择

选择表面处理工艺完全取决于所需的结果。对于要求精度和纯度的应用,溅射是更优的选择。

  • 如果您的主要关注点是高纯度、致密的薄膜: 溅射是理想的选择,因为它在不熔化材料的情况下物理地转移材料,完美地保留了源材料的成分。
  • 如果您的主要关注点是使用复杂合金或化合物进行涂覆: 溅射在保持最终薄膜中原始材料的化学计量比(元素比例)方面表现出色。
  • 如果您的主要关注点是制造具有特定电学或光学特性的薄膜: 对薄膜原子结构的精确控制使溅射成为先进电子和光学元件的决定性选择。

最终,溅射通过对涂层过程提供原子级控制,从而实现了先进材料的制造。

摘要表:

方面 关键细节
工艺类型 物理气相沉积 (PVD)
核心原理 通过离子轰击进行动量传递
环境 带有惰性气体(例如氩气)的真空室
主要优势 对薄膜特性(密度、电阻率等)的卓越控制
常见应用 半导体、光学涂层、硬盘
