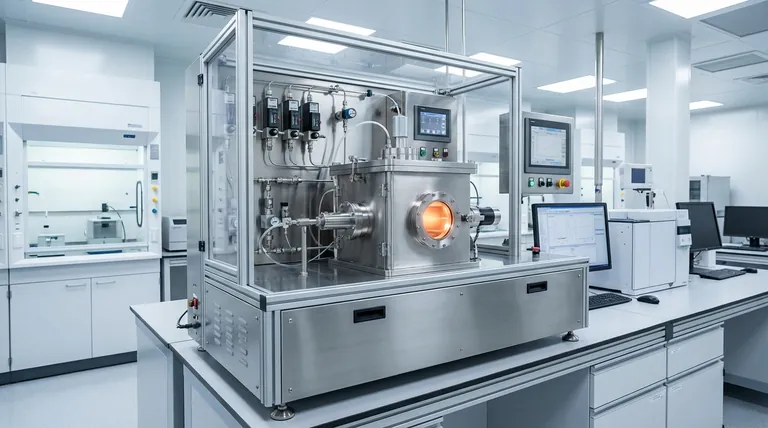

化学气相沉积（CVD）是一种在基底上沉积高质量薄膜和涂层的多功能、广泛应用的技术。它使用气态或气化的前驱体在基底表面发生化学反应，形成固态层。该工艺可控性强，可沉积包括金属、半导体和陶瓷在内的多种材料。CVD 在真空或受控环境中进行，温度、压力和气流等参数都经过精确调节，以达到所需的薄膜特性。该工艺经济实惠、可扩展，能够生产出均匀、致密和高性能的涂层。
要点说明：
-
心血管疾病的基本原理:
- CVD 依靠气态或气化前驱体与基底表面之间的化学反应。
- 前驱体被引入反应室，在受控条件（温度、压力和气流）下分解或反应。
- 生成的固体材料以薄膜形式沉积在基底上。
-
工艺步骤:
- 前体介绍:将含有所需材料的气态或气化反应物引入反应室。
- 化学反应:前驱体在基底表面发生分解或化学反应，通常由热量、等离子体或其他能源推动。
- 沉积:反应生成的固体材料附着在基底上，形成均匀致密的层。
- 副产品清除:通过气流或真空泵将反应过程中产生的挥发性副产品排出反应室。
-
关键部件和条件:
- 反应室:进行沉积的受控环境，通常在真空或低压条件下进行。
- 基底:沉积材料的表面。它必须与沉积工艺兼容，并能承受反应条件。
- 能源:利用热量、等离子体或光辐射激活化学反应。
- 前驱体:为沉积提供必要元素的挥发性化合物。这些化合物可以是气体、液体或具有高蒸汽压的固体。
-
气相化学气相沉积的类型:
- 热化学气相沉积:利用热量驱动化学反应。
- 等离子体增强化学气相沉积（PECVD）:利用等离子体降低反应温度，适用于对温度敏感的基质。
- 低压化学气相沉积（LPCVD）:在减压条件下运行，可实现更高的均匀性和纯度。
- 金属有机 CVD（MOCVD）:使用金属有机前驱体沉积化合物半导体。
- 原子层沉积（ALD）:CVD：CVD 的一种变体，以原子精度逐层沉积材料。
-
化学气相沉积的优点:
- 高品质电影:可生产均匀、致密、高性能的涂料。
- 多功能性:可沉积多种材料，包括金属、陶瓷和聚合物。
- 可扩展性:适用于大规模工业应用。
- 精度:可精确控制薄膜厚度和成分。
-
应用范围:
- 半导体行业:用于沉积薄膜，以制造集成电路、太阳能电池和发光二极管。
- 光电子学:生产用于光学设备和显示器的涂层。
- 保护涂层:为工具和部件提供耐磨和耐腐蚀层。
- 纳米技术:实现纳米材料和纳米结构的沉积。
-
挑战和考虑因素:
- 前体选择:前驱体必须易挥发、稳定，并能生产出所需材料。
- 工艺控制:精确调节温度、压力和气流对获得一致的结果至关重要。
- 基底兼容性:底物必须能够承受反应条件而不发生降解。
- 副产品管理:有效去除副产品是保持薄膜质量和防止污染的必要条件。
总之，CVD 是一种强大而灵活的沉积技术，可利用化学反应生成高质量的薄膜和涂层。它能够生产出均匀、致密和高性能的材料，因此在从半导体到纳米技术的各个行业中都不可或缺。通过仔细控制工艺参数和选择适当的前驱体，CVD 可以满足现代材料科学和工程学的各种需求。
总表：
| 方面 | 详细内容 |
|---|---|
| 基本原理 | 气态前驱体与基底表面之间的化学反应。 |
| 工艺步骤 | 前驱体引入、化学反应、沉积、副产品去除。 |
| 关键部件 | 反应室、基质、能源、前驱体。 |
| CVD 类型 | 热 CVD、PECVD、LPCVD、MOCVD、ALD。 |
| 优势 | 高质量薄膜、多功能性、可扩展性、精确性。 |
| 应用 | 半导体、光电子、保护涂层、纳米技术。 |
| 挑战 | 前驱体选择、过程控制、基底兼容性、副产品管理。 |
