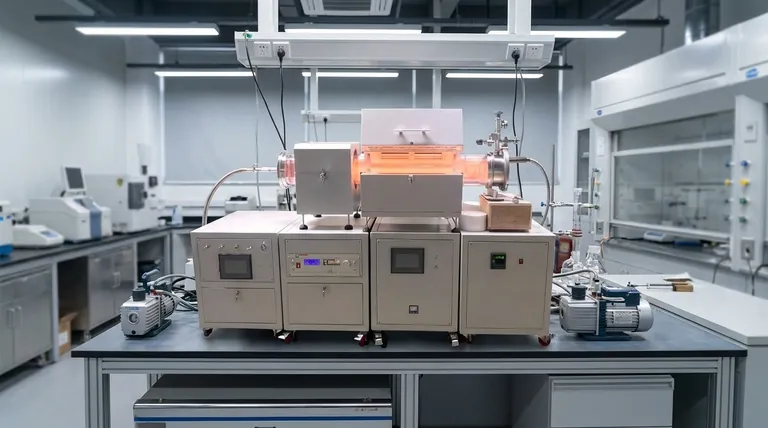

从本质上讲，金属真空沉积是一系列工艺的总称，用于在表面上应用一层非常薄、高度均匀的金属涂层。所有这些操作都在真空室中进行，这是实现为从微芯片到航空航天部件等应用创建超纯、高性能薄膜的关键要素。
使用真空的基本目的是去除空气和其他气态颗粒。这确保了金属原子可以从其源头无碰撞或无污染地传输到目标表面，从而形成更清洁、更致密、附着力更强的涂层。
为什么真空对高质量涂层至关重要
在真空中操作不仅仅是一个次要细节；它是使这项技术如此有效性的核心原则。它从根本上改变了环境，从而允许以分子水平精确构建薄膜。
消除污染
大气空气中含有氧和氮等活性气体，以及水蒸气和灰尘。
这些颗粒可能会与金属蒸汽发生反应，或嵌入到生长的薄膜中，从而产生会降低其质量、性能和附着力的杂质。真空可以去除这些污染物。
确保沉积的直线路径
通过去除大部分空气分子，腔室就变成了一个开放空间。
这使得汽化的金属原子能够从源头直线传输到基板。这种“视线”传输对于创建均匀且可预测的涂层至关重要。
真空沉积的两种核心方法
虽然目标相同——应用薄金属膜——但使金属汽化的方法通常分为两大类。
物理气相沉积 (PVD)
PVD工艺使用纯物理手段将固体金属源材料转化为蒸汽。
最常见的方法是蒸发，其中金属被加热直到沸腾蒸发；以及溅射，其中金属源受到高能离子的轰击，将原子撞击下来。PVD广泛用于制造坚硬、耐磨和装饰性涂层。
化学气相沉积 (CVD)
CVD通过使用化学方法采取不同的方法。
在此过程中，含有所需金属的前驱体气体被引入真空室。气体在热基板表面分解，引发化学反应，沉积金属薄膜并留下挥发性副产物，这些副产物被泵走。
理解关键的权衡
真空沉积是一项强大但要求很高的技术。它的好处伴随着重大的技术和财务考虑因素，这些因素决定了它的用例。
高昂的设备和运营成本
创建和维持高真空环境需要复杂且昂贵的设备，包括专用腔室和强大的泵。这使得初始投资和运营成本很高。
视线限制
许多PVD工艺，特别是蒸发和溅射，是“视线”的。这意味着它们只能涂覆直接能从金属源看到的表面。涂覆复杂的三维形状可能具有挑战性，可能需要在过程中旋转零件。
基板和材料兼容性
沉积方法的选择通常取决于基板的耐热性。有些工艺需要高温，这可能会损坏塑料等敏感材料，而其他工艺则可以在室温或接近室温下运行。
为您的目标做出正确的选择
最佳的沉积策略完全取决于最终产品的预期结果。
- 如果您的主要重点是耐用性和耐磨性： 溅射等PVD工艺非常适合在工具、医疗植入物和汽车零部件上制造坚硬、致密的涂层。
- 如果您的主要重点是高纯度光学或电子层： PVD蒸发非常适合制造高反射镜面或微电子和太阳能电池中发现的导电层。
- 如果您的主要重点是在复杂形状上均匀覆盖： CVD通常在共形涂覆复杂表面方面更胜一筹，这是半导体制造中的一个关键要求。
最终，真空沉积在通过特定、增强的特性来设计表面方面提供了无与伦比的控制水平。
摘要表：
| 方面 | PVD（物理气相沉积） | CVD（化学气相沉积） |
|---|---|---|
| 工艺 | 物理方法（蒸发、溅射） | 来自前驱体气体的化学反应 |
| 最适合 | 耐用性、耐磨性、电子产品 | 复杂形状的均匀覆盖 |
| 典型应用 | 工具、医疗植入物、镜子 | 半导体制造 |
