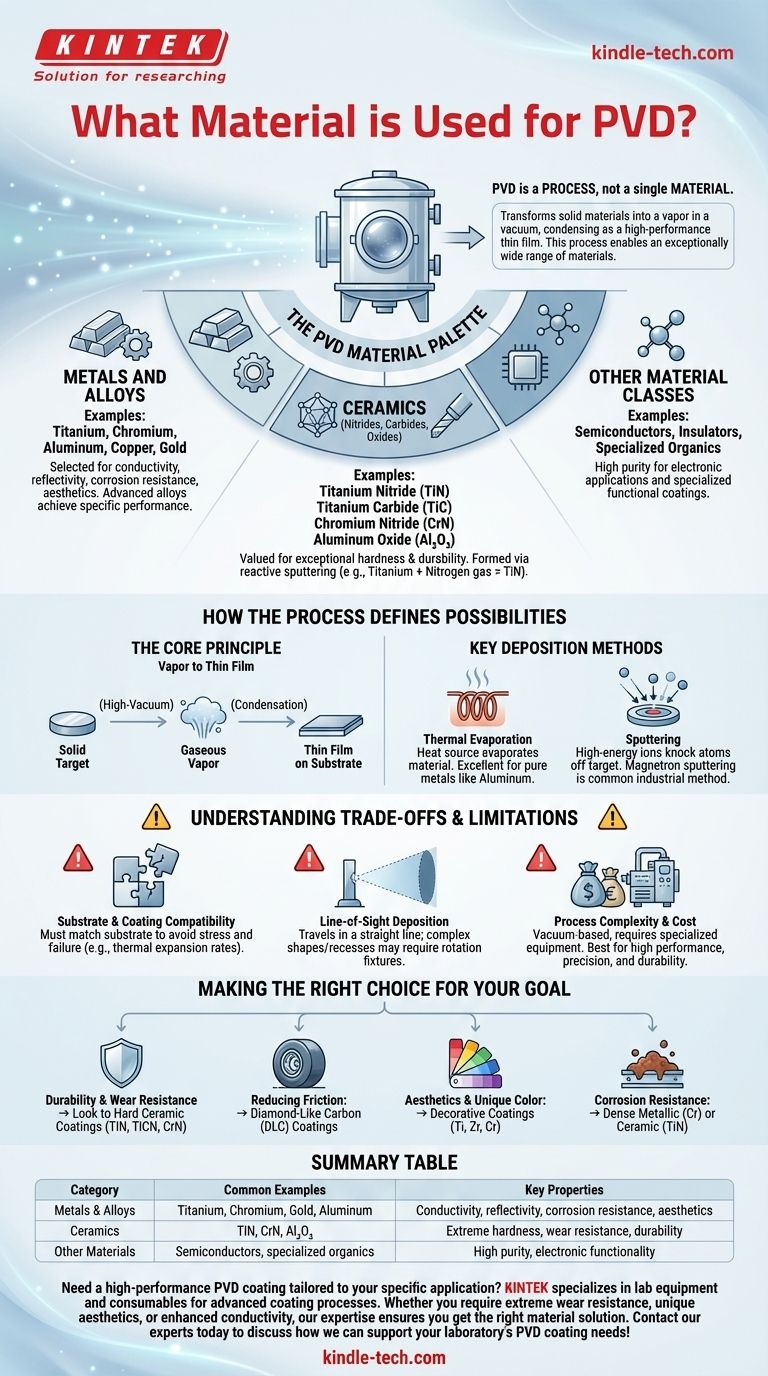

PVD使用什么材料？满足您涂层需求的金属、陶瓷和合金指南

本质上，物理气相沉积（PVD）不限于一种特定材料，而是一种能够沉积几乎所有无机和某些有机材料的工艺。PVD涂层最常用的材料是金属、金属合金和陶瓷，如氧化物、氮化物和碳化物。这种多功能性使得最终涂层的性能（如硬度、颜色和导电性）可以根据特定功能进行精确设计。

PVD最好不要从它使用的材料来理解，而要从它实现的工艺来理解。它将固体材料在真空中转化为蒸汽，然后凝结在零件表面形成高性能薄膜。这一核心原理正是PVD能够使用极其广泛涂层材料的原因。

PVD材料调色板：从纯金属到先进陶瓷

PVD的优势在于其能够处理多样化的源材料。这些材料是根据最终涂层的所需性能来选择的。

金属和合金

纯金属和合金是PVD的基础材料。它们的选择基于从导电性和反射性到耐腐蚀性和美观性等多种性能。

常见的例子包括钛、铬、铝、铜和金。先进的合金，例如含有铬和铁组合的合金，也可以通过沉积获得单一金属不具备的特定性能特征。

陶瓷（氮化物、碳化物和氧化物）

陶瓷是PVD涂层中最重要的类别之一，因其卓越的硬度和耐用性而备受推崇。它们并非以预制陶瓷的形式沉积；相反，它们在工艺过程中形成。

这通常通过反应溅射实现，即在真空室中引入反应气体，如氮气或氧气。这种气体与蒸发的金属（如钛）反应，直接在基材表面形成陶瓷化合物。

最著名的例子是氮化钛（TiN），因其金黄色和在切削工具和工业零件上的极高耐磨性而备受赞誉。其他常见的陶瓷包括碳化钛（TiC）、氮化铬（CrN）和氧化铝（Al₂O₃）。

其他材料类别

除了金属和陶瓷，PVD的能力还扩展到其他先进材料。这包括半导体和绝缘体，它们可以高纯度沉积用于电子应用。虽然不那么常见，但某些有机材料也可以使用专门的PVD技术进行沉积。

工艺如何定义可能性

PVD能够使用如此多种不同材料的原因在于其基本机制。该过程不是化学的；它是物理的。

核心原理：蒸汽到薄膜

所有PVD方法都遵循一个共同的顺序。首先，固体源材料（称为靶材）在真空室中转化为气态蒸汽相。

其次，这种蒸汽穿过腔室并凝结在基材（被涂覆的零件）上，形成一层薄而均匀且高度附着的薄膜。

关键沉积方法

PVD技术之间的主要区别在于它们如何产生蒸汽。

• 热蒸发：源材料通过电加热器或电子束加热，直到蒸发成气相。这种方法非常适合制造铝等金属的极纯薄膜。
• 溅射：源材料受到高能离子的轰击，这些离子物理地将原子从靶材上撞击下来。这种“溅射”的材料然后沉积在基材上。磁控溅射利用强磁体提高此过程的效率，是工业中最常用的方法。

理解权衡和局限性

尽管PVD功能极其多样，但它并非万能解决方案。了解其局限性是有效使用PVD的关键。

基材和涂层兼容性

所选涂层材料必须与基材材料兼容。虽然PVD能产生出色的附着力，但涂层与零件之间不同的热膨胀系数等因素会产生应力并可能导致失效。

视线沉积

大多数PVD工艺都是“视线”的，这意味着涂层材料从源头直线传播到零件。具有深凹槽或隐藏内部表面的复杂形状，如果不在沉积过程中使用复杂的夹具旋转零件，则很难均匀涂覆。

工艺复杂性和成本

PVD是一种基于真空的工艺，需要昂贵且专业的设备。它通常不是最便宜的涂层方法，最好保留给那些高性能、高精度和高耐用性能够证明投资合理性的应用。

为您的目标做出正确选择

最佳的PVD材料完全取决于您的目标。请根据您的最终目标来指导材料选择。

• 如果您的主要关注点是耐用性和耐磨性：请考虑氮化钛（TiN）、碳氮化钛（TiCN）或氮化铬（CrN）等硬质陶瓷涂层。
• 如果您的主要关注点是减少摩擦：类金刚石碳（DLC）涂层是另一种PVD应用的材料系列，具有卓越的润滑性。
• 如果您的主要关注点是美观和独特的颜色：使用钛、锆和铬的装饰性涂层可以产生稳定、绚丽的色彩光谱。
• 如果您的主要关注点是耐腐蚀性：致密、无孔的金属涂层（如铬）或陶瓷（如TiN）可以提供出色的防环境损害屏障。

通过理解PVD是一种多功能工艺而非单一材料，您可以设计出具有应用所需精确性能的表面。

总结表：

材料类别	常见示例	主要特性
金属和合金	钛、铬、金、铝	导电性、反射性、耐腐蚀性、美观性
陶瓷	氮化钛（TiN）、氮化铬（CrN）、氧化铝	极高硬度、耐磨性、耐用性
其他材料	半导体、专用有机物	高纯度、电子功能
