在溅射中,电源的选择取决于靶材的导电性。 DC(直流)溅射用于金属,因为它们是优良的电导体。这种导电性允许通过靶材形成稳定的电路,这对于维持等离子体至关重要,等离子体需要将原子喷射并沉积为薄膜。绝缘材料会阻断电流,使DC方法无效。
DC溅射适用于金属的根本原因是它们能够导电。这可以防止一种称为“靶中毒”的现象,即正电荷在绝缘靶表面积聚,排斥维持溅射过程所需的离子。

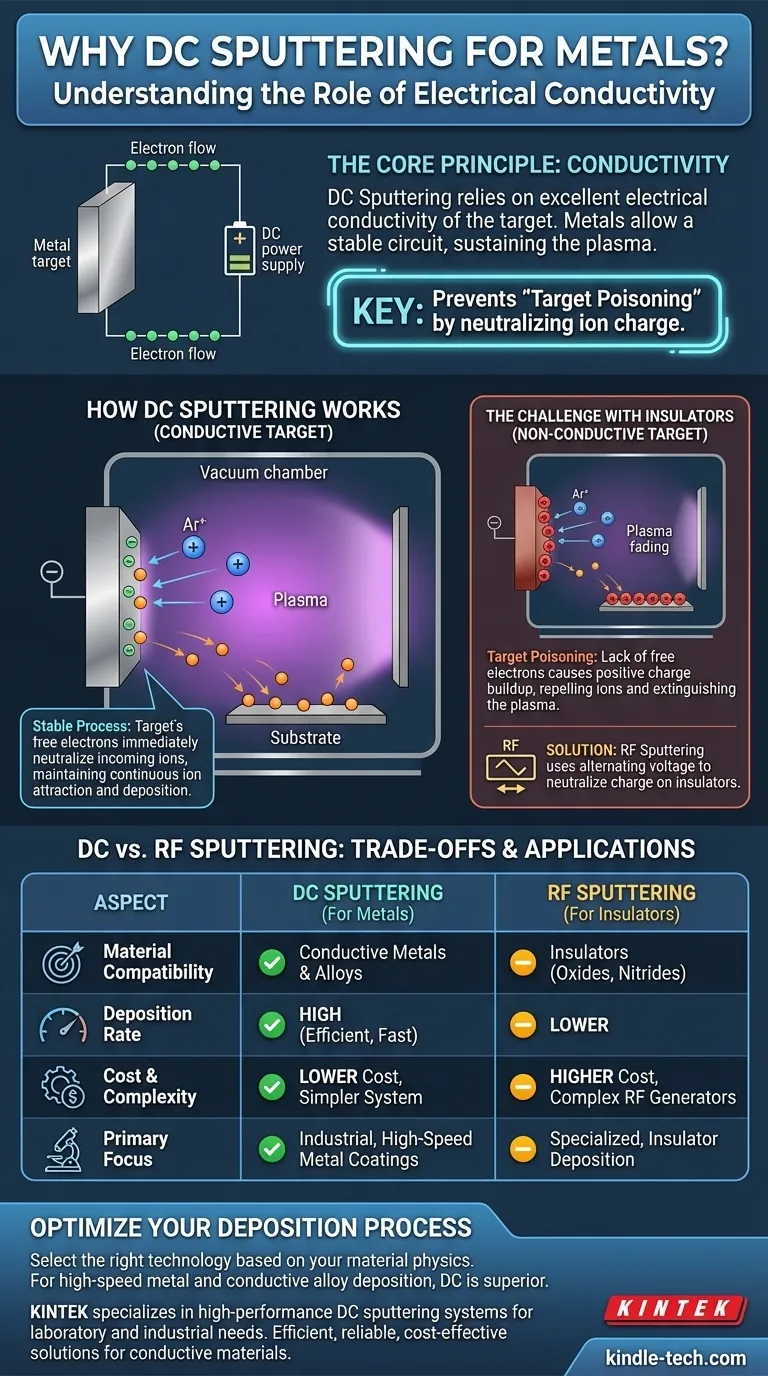

DC溅射的工作原理:导电性问题
基本的溅射设置
溅射发生在一个充满惰性气体(通常是氩气)的真空室中。内部有待沉积的材料(靶材)和待涂覆的物体(基底)。在它们之间施加高DC电压。
产生等离子体
这种高电压使氩气电离,从氩原子中剥离电子,产生等离子体——一团发光的正氩离子和自由电子。靶材被赋予负电荷(使其成为阴极)以吸引这些正离子。
轰击过程
带正电荷的氩离子加速冲向带负电荷的靶材,以显著的力撞击它。这种高能轰击足以将靶材表面的原子撞击出来。
为什么金属的导电性至关重要
当正氩离子撞击导电金属靶材时,靶材中丰富的自由电子会立即中和它们的电荷。这使得靶材能够保持其强大的负电势,不断吸引更多的离子,并使溅射过程保持稳定和高效。金属靶材有效地完成了电路。
绝缘材料的挑战
电荷积聚问题
如果您尝试对陶瓷或氧化物等绝缘材料使用DC溅射,就会出现一个关键问题。这些材料缺乏中和入射正氩离子所需的自由电子。
靶材“中毒”和等离子体崩溃
随着正电荷在绝缘体表面积聚,它会产生局部正电场。该电场会排斥入射的正氩离子,阻止轰击并有效地熄灭等离子体。这种现象通常被称为**“靶中毒”。
RF溅射解决方案
这就是为什么绝缘材料需要射频(RF)溅射。RF功率会使靶材的电压从负到正快速交替。负周期吸引离子进行溅射,而短暂的正周期则吸引等离子体中的电子来中和电荷积聚,从而使过程得以继续。
了解权衡
DC的优势:沉积速率
对于导电材料,DC溅射通常比RF溅射实现更高的沉积速率。这使得它在速度至关重要的工业和制造应用中效率更高。
DC的优势:系统简单性和成本
DC电源比RF溅射所需的复杂RF发生器和阻抗匹配网络更简单、更坚固、更便宜。这降低了初始投资和系统的运营成本。
DC的局限性:材料限制
DC溅射的主要也是最重要的局限性是它仅限于导电材料。它根本不是沉积纯绝缘体(如氧化物和氮化物)的可行工艺。
如何将其应用于您的项目
最终,靶材的物理特性决定了正确的技术选择。
- 如果您的主要重点是以高速沉积纯金属或导电合金: DC溅射几乎总是更好的选择,因为它具有更高的沉积速率和设备简单性。
- 如果您的主要重点是沉积绝缘体(如氧化物或氮化物): 您必须使用RF溅射来克服靶材电荷积聚问题。
- 如果您的主要重点是金属涂层的成本效益和高吞吐量: DC溅射是一种更具成本效益和更快速的方法。
了解靶材的电学特性是选择成功且高效沉积策略的关键。
总结表:
| 方面 | DC溅射(用于金属) | RF溅射(用于绝缘体) |
|---|---|---|
| 材料兼容性 | 导电金属和合金 | 绝缘体(例如,氧化物、氮化物) |
| 沉积速率 | 高 | 低 |
| 成本和复杂性 | 成本较低,设备更简单 | 成本较高,RF发生器复杂 |
| 关键挑战 | 不适用(对导体稳定) | 防止绝缘体上的电荷积聚 |
