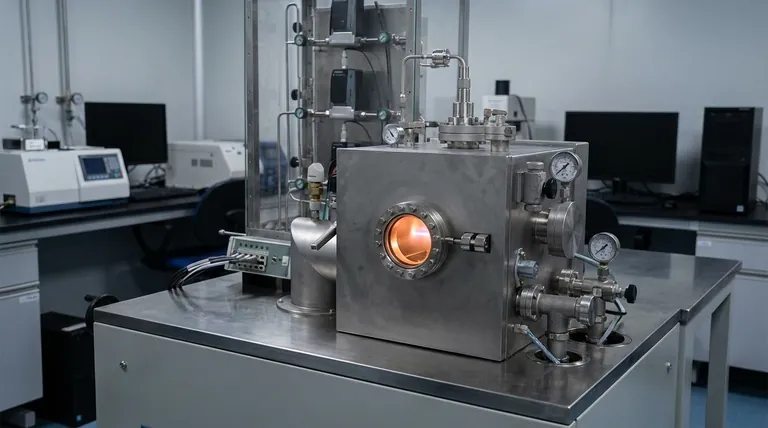

PECVD 可以沉积金属吗？探索纯金属薄膜的卓越方法

一般来说，PECVD 不用于沉积纯金属薄膜。 等离子体增强化学气相沉积 (PECVD) 是一种行业标准工艺，以其在足够低的温度下制造高质量介电和半导体薄膜（如氮化硅和二氧化硅）的能力而闻名，这些温度与各种基板兼容。

虽然 PECVD 的低温工艺使其非常适合将绝缘膜沉积到敏感金属层上而不会损坏它们，但它不是沉积金属膜本身的标准方法。为此，其他技术被绝大多数地优先选择。

PECVD 的优势：介电体和半导体

常见的 PECVD 材料

PECVD 的核心应用是非金属无机薄膜的沉积。

该工艺可靠地生产诸如二氧化硅 (SiO₂)、氮化硅 (Si₃N₄)、氮氧化硅 (SiOxNy) 等材料，以及非晶硅 (a-Si) 等硅形式。

化学前驱体的作用

PECVD 是一种化学气相沉积工艺。它通过将前驱体气体引入腔室，这些气体发生化学反应，在基板上形成所需材料。

“等离子体增强”部分意味着利用等离子体的能量来驱动这些化学反应。这使得该工艺能够在比传统热 CVD 低得多的温度（例如，200-350°C）下运行。

为什么 PECVD 不是金属沉积的首选

金属沉积的挑战

沉积纯金属需要一种将金属转移到基板上而不引入污染物的工艺。

虽然确实存在用于金属的专用化学前驱体（用于 MOCVD 等工艺），但它们可能很复杂，并有留下碳或氧等杂质的风险。这会损害最终金属薄膜的纯度和导电性。

物理方法的优越性

对于沉积纯金属，行业几乎普遍转向物理气相沉积 (PVD) 方法，如溅射或蒸发。

这些技术将原子从固体金属源物理传输到基板，确保高纯度薄膜，而无需复杂的化学反应。

一个关键的区别：在金属上沉积

这些参考资料强调了 PECVD 的一个关键优势：它非常适合在现有金属结构（例如硅晶圆上的铝布线）上进行沉积。

由于 PECVD 在低温下运行，它可以在不熔化或损坏铝的情况下，在其上沉积高质量的氮化硅绝缘层。这是制造集成电路的关键步骤。

理解权衡

何时选择 PECVD

当您需要高质量的介电或半导体薄膜时，PECVD 是卓越的选择。其主要优点是工艺温度低，以及能够在复杂形貌上形成均匀、共形的涂层。

何时避免 PECVD

当您的目标是沉积纯金属薄膜时，请勿选择 PECVD。该工艺并非为此设计，PVD 技术提供了更直接、有效和更高纯度的解决方案。尝试将 PECVD 用于此任务效率低下，并且会产生劣质结果。

为您的目标做出正确选择

选择正确的沉积技术需要清楚地了解您的最终材料要求。

• 如果您的主要重点是沉积纯金属薄膜（例如金、铝、钛）：您的最佳选择是物理气相沉积 (PVD) 技术，如溅射或热蒸发。
• 如果您的主要重点是在对温度敏感的基板（例如具有现有金属走线的基板）上沉积介电绝缘层（例如 SiO₂、Si₃N₄）：PECVD 是理想的行业标准方法。

理解沉积材料与在材料上沉积之间的这种根本区别是选择正确制造技术的关键。

总结表：

沉积方法	最适合	主要材料	温度范围
PECVD	介电体和半导体	氮化硅、二氧化硅	200-350°C
PVD（溅射/蒸发）	纯金属薄膜	金、铝、钛	因方法而异
