等离子体增强气相沉积如何工作？实现低温薄膜涂层

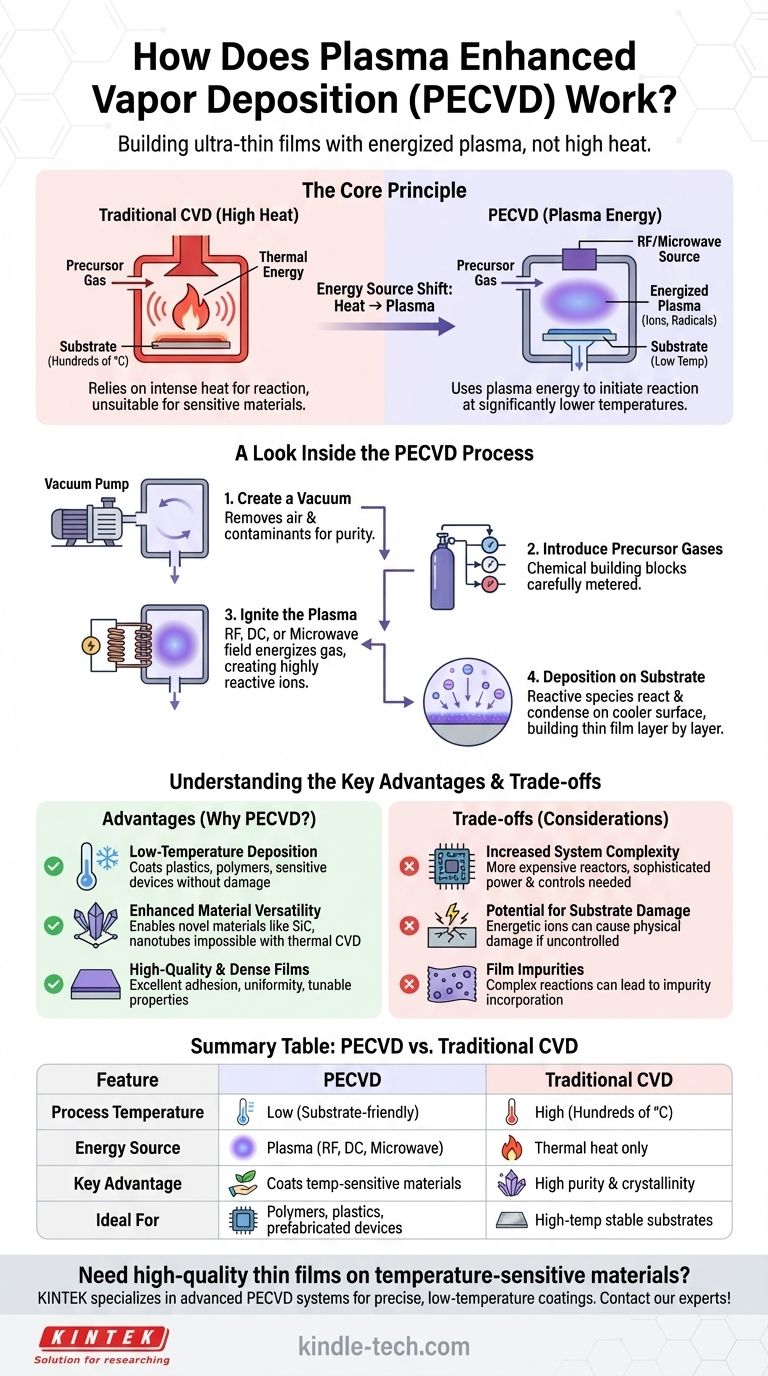

等离子体增强化学气相沉积（PECVD）的核心是一种通过使用活化气体（即等离子体）而非高温来构建超薄膜的工艺。 这一根本性转变使得涂层能够在远低于传统方法的温度下进行沉积。该过程涉及将前体气体引入真空室，使用射频（RF）或微波场等能量源将气体激发成等离子体，然后等离子体分解并沉积在基底上形成固态薄膜。

PECVD 的核心优势在于它能够用等离子体的精确能量替代高温的蛮力能量。这使得在塑料或某些半导体等材料上创建高质量涂层成为可能，这些材料会因传统化学气相沉积（CVD）所需的高温而受损或被破坏。

核心原理：用等离子体取代热量

要理解 PECVD，首先必须掌握它所增强的方法：传统化学气相沉积（CVD）。

传统 CVD 的工作原理

在标准的热 CVD 工艺中，基底被放置在反应室中并加热到非常高的温度，通常是几百摄氏度。

然后，将含有所需薄膜原子的挥发性前体气体引入腔室。

强烈的热量提供了分解气体化学键所需的能量，使其在热基底表面分解并反应，逐渐逐层构建涂层。

PECVD 如何改变局面

PECVD 从根本上改变了反应的能量来源。它不再仅仅依赖热能，而是产生等离子体。

等离子体通常被称为物质的第四态。它是一种被激活的气体，其原子被分解成正离子、自由电子和高活性中性自由基的混合物。

这种活化的等离子体提供了分解前体气体分子所需的能量，启动了沉积所需的化学反应，而无需极端高温。

PECVD 工艺内部探秘

PECVD 工艺在真空室中按受控序列展开。

步骤 1：创建真空

首先，将腔室抽真空。这会清除空气和其他污染物，这些污染物可能会干扰化学反应并损害最终薄膜的纯度。

步骤 2：引入前体气体

然后，将前体气体（薄膜的化学组成部分）精确计量地送入腔室。

步骤 3：点燃等离子体

将电场（通常来自射频 (RF)、直流 (DC) 或微波源）施加到腔室。

该电场使气体活化，从原子中剥离电子，从而产生高活性等离子体。微波电子回旋共振 (MWECR) 等技术结合使用微波和磁场来产生特别致密和活跃的等离子体。

步骤 4：在基底上沉积

等离子体中的活性离子和自由基轰击基底表面。基底保持的温度远低于热 CVD。

这些活性物质在较冷的表面凝结并反应，形成稳定、坚固、均匀的薄膜。这个过程持续进行，直到达到所需的薄膜厚度。

了解主要优势

从热能到等离子体能量的转变带来了几个显著的优势，使 PECVD 成为微电子和光学等行业的关键技术。

低温沉积

这是 PECVD 的主要优势。它允许在对温度敏感的基底上进行涂层，例如聚合物、塑料和完全制造的半导体器件，而不会造成热损伤。

增强的材料多功能性

等离子体独特的、高能量的环境使得沉积难以或不可能通过热 CVD 创建的材料成为可能。这包括碳化硅 (SiC) 薄膜和垂直排列的碳纳米管等材料。

高质量和致密的薄膜

PECVD 过程中基底表面受到高能轰击，可以产生非常致密且具有优异附着力和均匀性的薄膜。可以调整工艺参数以精确控制薄膜的最终结构和性能。

固有的权衡和考虑

尽管功能强大，但 PECVD 并非没有其复杂性和潜在的缺点。

系统复杂性增加

PECVD 反应器比热 CVD 反应器更复杂、更昂贵。它们需要复杂的电源（射频或微波发生器）、阻抗匹配网络和先进的控制系统来维持稳定的等离子体。

基底损坏的可能性

尽管该过程是低温的，但如果能量控制不当，等离子体中的高能离子可能会物理损坏基底或正在生长的薄膜。这可能会引入影响性能的缺陷。

薄膜杂质

等离子体中的化学反应极其复杂。有时，前体分子不会完全分解，导致杂质（如氢）掺入薄膜中，这会改变其电学或光学性能。

为您的目标做出正确选择

在 PECVD 和其他沉积技术之间进行选择完全取决于您的材料、基底和所需的结果。

如果您的主要重点是涂覆热敏基底： PECVD 是明确的选择，因为其低温特性可防止热损伤。
如果您的主要重点是实现尽可能高的薄膜纯度和结晶度： 传统的高温 CVD 可能更优越，因为热能可以为某些材料提供更清洁的反应途径，并减少杂质掺入。
如果您的主要重点是沉积新型或复杂材料： PECVD 提供了无与伦比的灵活性，可以创建仅凭热方法无法实现的独特薄膜成分和结构。

最终，PECVD 通过从根本上改变能量传递到化学系统的方式，使工程师和科学家能够构建先进材料。

总结表：

特点	等离子体增强 CVD (PECVD)	传统热 CVD
工艺温度	低（基底友好）	高（数百摄氏度）
能量来源	等离子体（射频、直流、微波）	仅热能
主要优势	涂覆对温度敏感的材料	某些材料具有高纯度和结晶度
适用于	聚合物、塑料、预制器件	高温稳定基底
