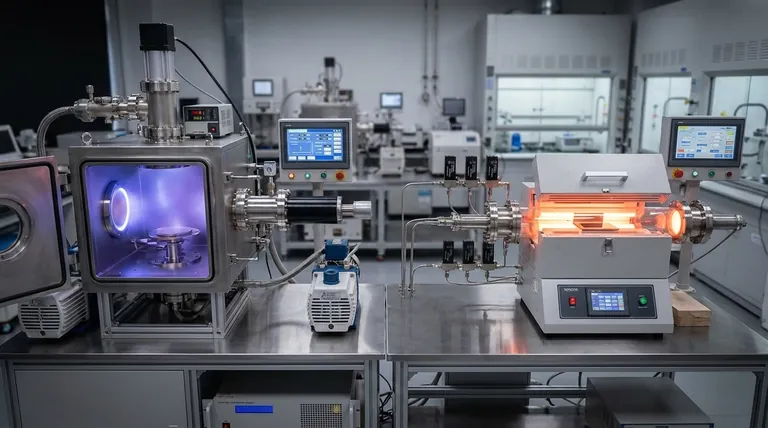

物理气相沉积（PVD）和化学气相沉积（CVD）是两种广泛使用的薄膜沉积技术，各自具有不同的原理、工艺和应用。它们的主要区别在于沉积机制、温度要求、材料兼容性和所产生的涂层特性。PVD 依靠蒸发或溅射等物理过程沉积薄膜，而 CVD 则涉及气态前驱体与基底之间的化学反应。PVD 的工作温度较低，因此适用于热敏性材料，而 CVD 需要较高的温度，因此可以获得更厚、更复杂的涂层。这两种方法都具有独特的优势，PVD 在耐用性和精确度方面表现出色，而 CVD 则具有多功能性，能够为更多材料进行涂层。
要点说明：
-
沉积机制:
- PVD:利用蒸发、溅射或离子镀等物理过程将材料从固体源转移到基底。该工艺将蒸汽冷凝到基底上，形成一层薄而光滑的涂层。
- CVD:依靠气体前体与基材表面之间的化学反应。气体通过化学分解或反应形成固体涂层，然后进行多向沉积。
-
温度要求:
- PVD:工作温度相对较低，通常在 250°C 至 450°C 之间。因此适用于热敏性材料和基底。
- CVD:需要更高的温度，从 450°C 到 1050°C。较高的温度有利于沉积所需的化学反应，但限制了其与不能承受高热的材料的使用。
-
材料兼容性:
- PVD:主要使用固体涂层材料，如金属或陶瓷，经气化后沉积到基底上。它是制作超硬薄膜（3~5μm）和高耐久性薄膜的理想选择。
- CVD:利用气态前驱体，可沉积更多种类的材料，包括金属、陶瓷和聚合物。CVD 涂层通常较厚（10~20μm），可用于复杂的几何形状。
-
涂层特性:
- PVD:生产的涂层薄、光滑、耐久性强且附着力极佳。涂层通常具有压应力，因此适合断续切割（如铣削）等应用。
- CVD:涂层更厚，有时更粗糙。高温工艺会产生拉伸应力，因此 CVD 更适合连续切割工艺（如车削）。
-
工艺环境:
- PVD:在真空条件下进行，可最大限度地减少污染并确保对沉积过程的精确控制。
- CVD:根据具体应用，可在常压或减压条件下进行。该工艺通常需要专门的前驱体材料，并对气体流量和成分进行严格控制。
-
应用:
- PVD:常用于要求高耐磨性的应用领域，如切削工具、医疗器械和装饰涂层。它能在较低温度下工作，因此非常适合热敏基底。
- CVD:适用于需要厚而复杂涂层的应用，如半导体制造、光学涂层和高温环境下的保护层。
-
优点和局限性:
- PVD 优势:耐用性高、低温操作、涂层厚度控制精确。局限性包括视线沉积，这可能会限制复杂几何形状上的均匀性。
- CVD 优点:能够对多种材料进行涂层，在复杂形状上均匀沉积，涂层较厚。其局限性包括对温度的要求较高以及需要专门的前驱体。
通过了解这些关键差异，设备和耗材购买者可以做出明智的决定，选择最适合其特定需求（无论是精度、耐用性还是材料兼容性）的沉积方法。
