化学气相沉积的步骤是什么?掌握高质量薄膜的工艺

化学气相沉积(CVD)是材料科学与工程领域广泛使用的一种技术,用于生产高质量的薄膜和涂层。该工艺包括几个明确定义的步骤,可确保沉积的材料在厚度、成分和性能方面得到精确控制。这些步骤一般包括向基底输送反应气体、这些气体在基底表面的吸附和反应以及形成固体薄膜。下面将详细解释 CVD 的关键步骤及其在整个过程中的重要性。

要点说明:

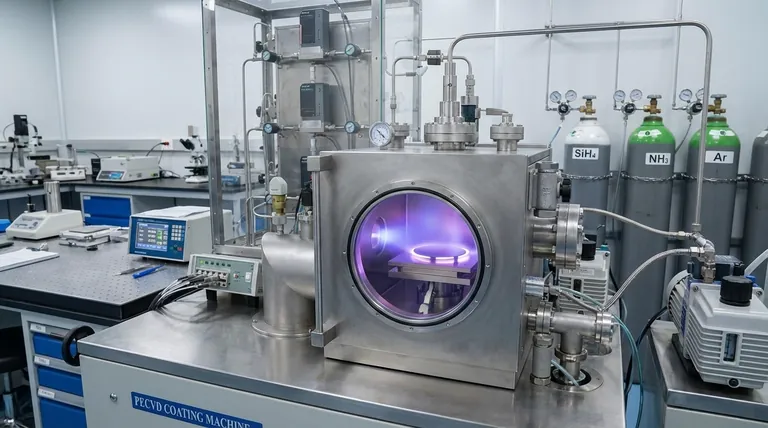

化学气相沉积的步骤是什么?掌握高质量薄膜的工艺
  1. 反应气态物质向地表的迁移:

    • 在 CVD 的第一步,前驱气体或挥发性化合物被引入反应室。这些气体通过扩散或对流输送到基底表面。为确保反应物的均匀输送,需要对流速、压力和温度进行严格控制。
    • 这一步至关重要,因为它决定了反应物在基底表面的可用性,而基底表面的可用性直接影响沉积薄膜的均匀性和质量。
  2. 物质在表面的吸附:

    • 气态物质到达基质后,会吸附在基质表面。吸附可以是物理吸附(物理吸附)或化学吸附(化学吸附),这取决于气体分子与基底之间相互作用的性质。
    • 这一步骤对于启动化学反应以形成薄膜至关重要。吸附效率会影响整体沉积速率和薄膜质量。
  3. 异相表面催化反应:

    • 吸附:吸附后,被吸附的物质在基底表面发生化学反应。这些反应通常由基质或热量、等离子体或其他能源催化。
    • 反应的结果是形成固体沉积物并释放出气体副产品。这些反应的性质决定了沉积薄膜的成分、结构和特性。
  4. 物种向生长点的表面扩散:

    • 反应产物在基底表面扩散,到达生长点,在那里发生成核和薄膜生长。表面扩散受温度、基底形态和是否存在缺陷等因素的影响。
    • 这一步骤可确保薄膜生长均匀,并能很好地附着在基底上。
  5. 薄膜的成核和生长:

    • 成核是指形成原子或分子小簇,作为薄膜生长的基础。这些原子团不断增长并凝聚成连续的薄膜。
    • 成核和生长过程对于确定沉积薄膜的微观结构、密度和机械性能至关重要。
  6. 气态反应产物的解吸和表面迁移:

    • 随着薄膜的生长,会产生气态副产品并从基底表面脱附。这些副产品被运离反应区,以防止污染并确保沉积薄膜的纯度。
    • 要保持 CVD 工艺的质量和可重复性,就必须有效清除副产品。
  7. 在基底上沉积非挥发性反应产物:

    • 最后一步是沉积非挥发性反应产物,在基底上形成所需的薄膜或涂层。薄膜的厚度和特性可通过调整温度、压力和反应时间等工艺参数来控制。
    • 这一步骤是 CVD 工艺的高潮,可形成具有特定功能特性的高质量均匀薄膜。

其他注意事项:

  • 热分解和化学反应:

    • 在某些 CVD 工艺中,前驱气体会发生热分解或与其他气体发生反应,从而形成所需的材料。这一步骤通常发生在气相或基底表面,具体取决于特定的 CVD 变体(如热 CVD、等离子体增强 CVD)。
    • 分解和反应动力学的控制对于获得理想的薄膜特性至关重要。
  • 热量和等离子体的作用:

    • 热量和等离子体通常用于 CVD,以激活前驱体气体并提高反应速率。等离子体增强型 CVD(PECVD)可降低加工温度,因此适用于对温度敏感的基底。
    • 能量源的选择取决于沉积材料和基底特性。
  • 化学气相沉积的优点:

    • CVD 能够生产出高纯度、致密、具有极佳附着力和均匀性的均一薄膜,因而备受推崇。它广泛应用于半导体、光学和涂层等行业。
    • 该工艺可沉积包括金属、陶瓷和石墨烯在内的多种材料,是先进材料合成的通用技术。

按照这些步骤,CVD 工艺可精确制造出具有定制特性的薄膜和涂层,满足各种工业和科学应用的需求。

汇总表:

步骤 说明 重要意义
1.气态物质的传输 前驱气体通过扩散或对流引入并输送到基底。 确保反应物的均匀输送,以保证薄膜质量的一致性。
2.表面吸附 气态物质吸附在基底表面(物理吸附或化学吸附)。 引发对薄膜形成至关重要的化学反应。
3.表面催化反应 吸附物种在热量、等离子体或基底的催化下发生反应。 确定薄膜的成分、结构和特性。
4.表面扩散到生长点 反应产物穿过基底扩散到成核点。 确保薄膜生长均匀,附着力强。
5.成核和薄膜生长 小簇形成并成长为连续的薄膜。 影响薄膜的微观结构、密度和机械性能。
6.气态副产品的解吸 气态副产物脱附并被运离反应区。 保持薄膜纯度和工艺的可重复性。
7.非挥发性产物的沉积 非挥发性反应产物形成最终薄膜或涂层。 最终形成具有定制特性的高质量均匀薄膜。
