物理气相沉积的步骤是什么?PVD三步工艺指南

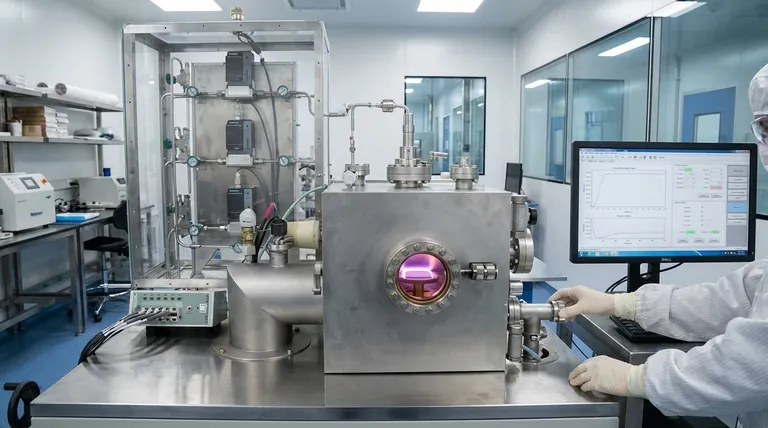

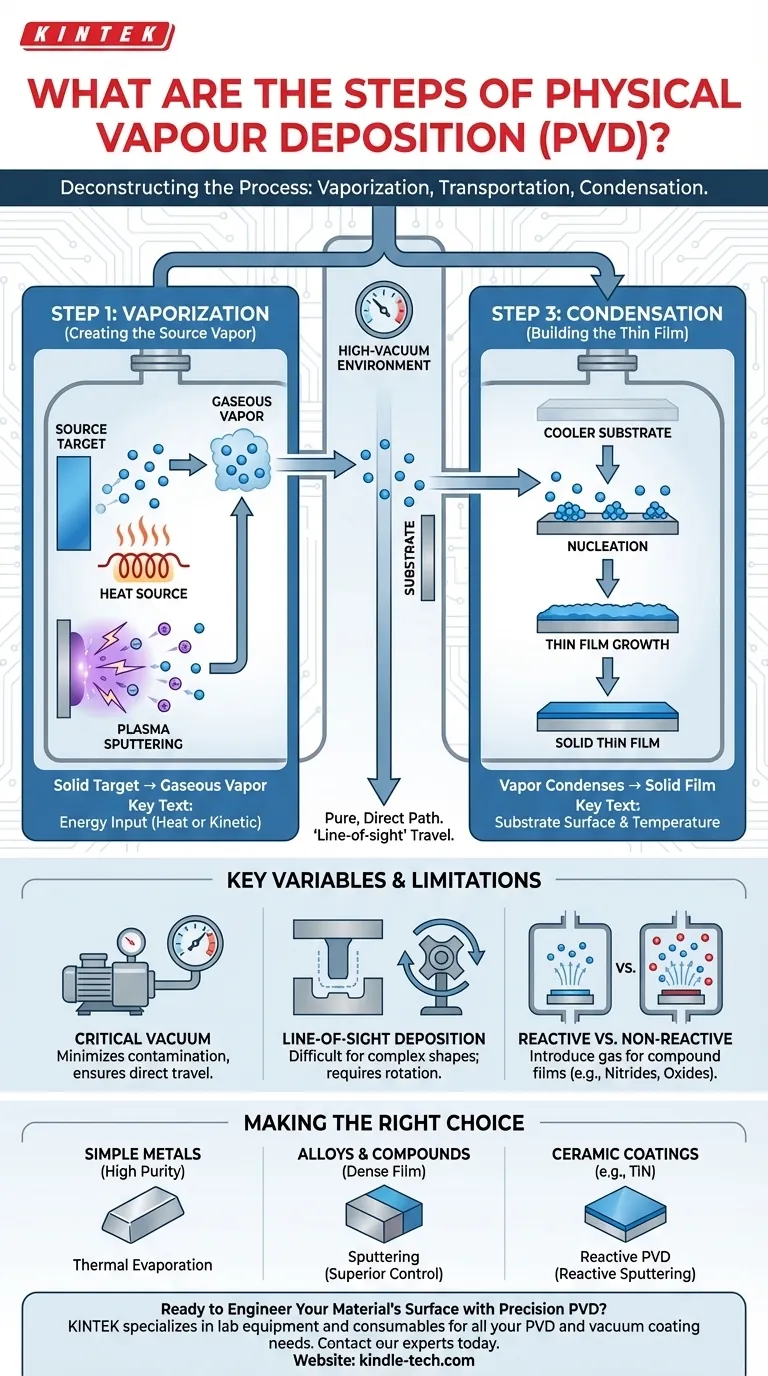

原则上,所有物理气相沉积(PVD)工艺都建立在三个基本步骤之上:源材料的蒸发、蒸汽在真空中的传输,以及其在基底上的凝结以形成固体薄膜。这些核心动作是任何PVD技术的根本,从简单的热蒸发到复杂的等离子体溅射。

物理气相沉积不是单一的工艺,而是一类真空沉积方法。尽管它们存在差异,但所有PVD技术都遵循相同的通用原理:将固体材料转化为蒸汽,传输它,并将其凝结以形成高性能薄膜。

解析PVD工艺

每一种PVD涂层,无论使用何种特定设备,都是一个经过精心控制的三步物理序列的结果。各种PVD方法之间的主要区别在于第一步——蒸发——是如何实现的。

第一步:蒸发(产生源蒸汽)

这一初始步骤涉及将固体或液体源材料(称为“靶材”)转化为气态蒸汽。这是通过在真空室内向靶材提供能量来实现的。

实现这一目标的最常见方法有两种:

  • 热蒸发: 使用电阻加热或电子束等方法加热源材料。随着温度升高,材料的原子获得足够的能量蒸发,直接变成气体。
  • 溅射: 该方法不使用热量,而是使用动能。产生高能等离子体,等离子体中的离子被加速撞击靶材。这种高能轰击会物理性地将靶材表面的原子撞击下来,将它们喷射到室内。

第二步:传输(将蒸汽移动到基底)

蒸汽化后,原子或分子从源靶材传输到需要涂覆的物体,即基底

这个传输阶段发生在高真空环境中。真空至关重要,因为它排除了可能与蒸汽化材料碰撞并污染它的空气和其他气体分子,从而确保了纯净且直接到达基底的路径。这通常被称为“视线”传输。

第三步:凝结(构建薄膜)

当蒸汽化的原子到达较冷的基底表面时,它们会失去能量并凝结回固态。

这种凝结不是一次性发生的。它始于成核,即单个原子附着在表面形成小岛。然后这些岛屿生长并合并,最终在整个基底上形成连续、致密且紧密结合的薄膜。

理解关键变量和限制

PVD工艺的成功取决于对其环境的精确控制。了解权衡和常见挑战对于实现所需的涂层性能至关重要。

真空的关键作用

高真空在PVD中是不可或缺的。它有两个主要功能:最大限度地减少蒸汽化原子与不需要的气体(如氧气或氮气)发生反应的机会,并增加“平均自由程”,使原子无需碰撞即可直接传输到基底。真空不足会导致薄膜污染、多孔且附着力差。

视线沉积的挑战

由于蒸汽粒子是直线传播的,基本的PVD技术难以涂覆具有凹槽或隐藏表面的复杂三维形状。涂层只会形成在与源材料有直接视线接触的区域。更先进的设置使用旋转夹具来使基底的所有表面暴露在蒸汽流中。

反应性与非反应性工艺

在最简单的形式中,PVD沉积的薄膜与靶材材料完全相同(例如,钛蒸汽沉积出钛膜)。然而,通过有意地向室内引入少量、受控的“反应性气体”(如氮气或氧气),可以形成复合薄膜。例如,在氮气气氛中溅射钛靶材将形成坚硬的、金色的氮化钛(TiN)涂层。

根据目标做出正确选择

您选择的具体PVD方法完全取决于您要沉积的材料以及最终薄膜所需的性能。

  • 如果您的主要重点是涂覆简单、高纯度的纯金属: 热蒸发通常是最简单、最具成本效益的方法。
  • 如果您的主要重点是沉积合金、化合物或实现非常致密的薄膜: 溅射在成分控制方面提供卓越的性能,并带来更好的薄膜附着力和密度。
  • 如果您的主要重点是制造氮化物或氧化物等陶瓷涂层: 反应性PVD(通常是反应性溅射)是沉积过程中形成化合物所需的方法。

最终,PVD是一个多功能的工艺家族,为精确设计材料表面提供了一个强大的工具箱。

总结表:

步骤 关键动作 关键因素
1. 蒸发 固体靶材材料转化为蒸汽。 能量输入(蒸发用热量,溅射用动能)。
2. 传输 蒸汽传输到基底。 高真空环境,确保纯净、直接的路径。
3. 凝结 蒸汽凝结形成固体薄膜。 基底温度和表面条件以确保附着力。
