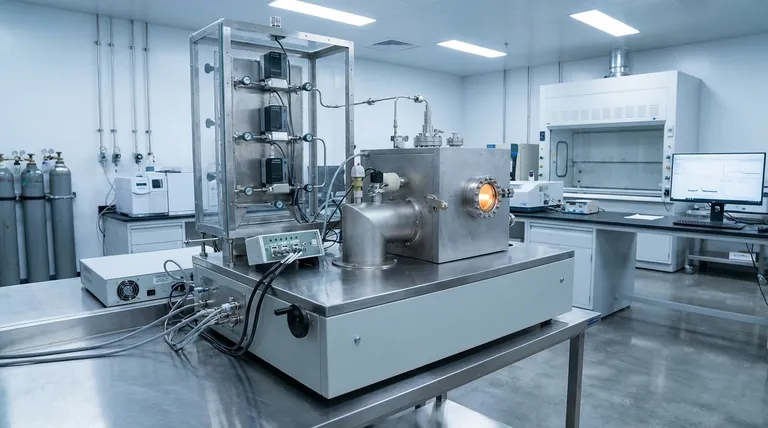

PECVD的用途是什么？低温薄膜沉积指南

简而言之，PECVD是一种基础性的薄膜沉积技术，广泛应用于众多高科技行业。其主要应用包括制造半导体器件、创建先进的光学涂层，以及为机械零件、医疗植入物甚至食品包装应用耐用、功能性的表面。

等离子体增强化学气相沉积（PECVD）的核心价值在于它能够在远低于传统方法的温度下沉积高质量、致密的薄膜。这一优势使其在对基板进行复杂材料制造时不可或缺，尤其是在基板无法承受高温的情况下。

原理：为什么低温是颠覆性的

PECVD，即等离子体增强化学气相沉积，解决了一个基本的制造难题：如何在不熔化或损坏底层材料的情况下生长高质量的材料层。

高温带来的问题

传统的化学气相沉积（CVD）依赖于高温（通常>600°C）来提供化学反应所需的能量，从而在基板上形成薄膜。

这种方法适用于坚固的材料，但对于集成电路等复杂器件或塑料等热敏基板则具有破坏性。

PECVD的解决方案：等离子体，而非热量

PECVD通过使用电场产生等离子体（一种气体激发态）来规避对极端高温的需求。

这种等离子体提供了分解前驱体气体分子并驱动化学反应所需的能量，从而能够在显著更低的温度（通常为200-400°C）下沉积高质量的薄膜。

PECVD的核心应用

这种低温能力使得PECVD成为众多领域中的关键工艺，在这些领域中，材料性能和基板完整性至关重要。

微电子和半导体

这是PECVD最广泛的应用。它对于制造现代集成电路（IC）中数十亿个晶体管至关重要。

其关键作用包括沉积介电（绝缘）薄膜，如二氧化硅（SiO₂）和氮化硅（Si₃N₄）。这些薄膜用于隔离导电层、形成电容器，并提供表面钝化——最终的保护层，保护精密的芯片免受湿气和污染。

光伏（太阳能电池）

PECVD广泛应用于太阳能电池的制造。它沉积关键层，例如最大化光吸收的抗反射涂层，以及提高电池整体效率和寿命的钝化层。

先进光学涂层

沉积精确、均匀涂层能力使得PECVD非常适合光学应用。它用于在镜片和显示器上创建抗反射涂层，以减少眩光并提高透光率。

它还用于在眼镜、相机镜头和其他光学元件上应用坚硬的抗刮擦涂层。

机械和工业防护

PECVD可以在机械零件上应用极其坚硬和光滑的涂层，以提高其耐用性和性能。

一个主要例子是类金刚石碳（DLC）涂层，它为工具、汽车零部件和工业机械提供极高的耐磨性和低摩擦力。它还用于管道涂层以防止腐蚀。

专业功能表面

PECVD的多功能性延伸到创建具有独特性能的表面。这包括：

• 阻隔涂层：对于食品包装和瓶装，PECVD创建透明、柔性的阻隔薄膜，可阻挡湿气和氧气，延长保质期。
• 疏水涂层：这些防水薄膜用于各种应用，从自清洁表面到微流控设备。
• 生物医学涂层：PECVD用于涂覆医疗植入物，以提高生物相容性、减少摩擦并防止身体排斥。

理解权衡

尽管PECVD用途极其广泛，但它并非万能的解决方案。选择使用它涉及到与其他沉积方法的明确权衡。

设备复杂性和成本

PECVD系统需要真空室、气体处理和高频电源来产生等离子体。这使得设备比大气压CVD或热氧化等更简单的方法更复杂、成本更高。

薄膜性能与温度的权衡

主要的权衡在于加工温度和薄膜质量。虽然PECVD薄膜在其低温沉积条件下质量很高，但使用LPCVD（低压CVD）等高温工艺沉积的薄膜有时可以表现出更优越的性能，例如更好的均匀性或更少的杂质。

然而，如果基板是带有铝线的集成电路（铝在约660°C下熔化），那么高温薄膜的优越性能就无关紧要了，因为该工艺会破坏器件。PECVD是唯一可行的选择。

为您的应用做出正确的选择

选择正确的沉积技术需要将工艺能力与您的主要目标相匹配。

• 如果您的主要重点是制造复杂的电子产品： PECVD在沉积关键绝缘薄膜而不损坏先前构建的热敏电路元件方面是不可或缺的。
• 如果您的主要重点是创建耐用的保护表面： PECVD提供先进的高性能涂层，如DLC，可提供卓越的耐磨性、耐腐蚀性和抗摩擦性。
• 如果您的主要重点是增强光学元件： 使用PECVD在聚合物基或涂层光学元件上实现精确、均匀的抗反射和抗刮擦层。
• 如果您的主要重点是在柔性基板上创建功能性屏障： PECVD是应用于现代包装和印刷电子产品中的薄而有效的阻隔层的领先方法。

最终，PECVD使工程师能够通过将材料沉积与高温的限制脱钩，从而构建出更好的产品。

总结表：

应用领域	PECVD的关键用途	常见沉积材料
半导体	绝缘层，表面钝化	二氧化硅（SiO₂），氮化硅（Si₃N₄）
光伏	抗反射和钝化层	氮化硅（Si₃N₄）
光学涂层	抗反射、抗刮擦薄膜	二氧化硅（SiO₂），类金刚石碳（DLC）
工业防护	耐磨、低摩擦涂层	类金刚石碳（DLC）
功能表面	阻隔薄膜、疏水涂层、生物医学涂层	各种聚合物和功能薄膜
