薄膜电路的核心是通过将极薄的导电、电阻和绝缘材料层沉积到稳定的基底上而构建的电子电路。这些薄膜可以只有纳米级厚度，它们以极高的精度分层和成形，直接在表面形成电阻器、电容器和互连线等微观元件。
薄膜电路与传统电路板有着根本的区别。它不是将单独的元件安装到电路板上，而是将整个集成电路“打印”或“生长”到基底上，从而为专业应用实现无与伦比的小型化和性能。
薄膜电路的构建方式
理解薄膜电路需要理解其制造过程，这是一个在微观尺度上进行加减法的游戏。该过程将材料沉积与选择性去除相结合，以创建复杂的图案。
基础：基底
一切都始于基底。这是电路构建的物理基础。基底的选择取决于其特定的热学和电学特性，常用材料包括陶瓷（如氧化铝）、玻璃或硅。
构建块：沉积
沉积是添加薄层材料的过程。两种最常用的方法是物理气相沉积（PVD）和化学气相沉积（CVD）。
- 物理气相沉积（PVD）：这涉及将材料从源物理移动到基底。这通常通过溅射完成，其中离子轰击靶材，击落原子，然后这些原子覆盖在基底上。
- 化学气相沉积（CVD）：这种方法使用前体气体，这些气体在基底表面受能量（例如热量）作用时发生反应，形成固态薄膜。
沉积方法和材料的选择直接影响电路的最终特性，例如其导电性或耐用性。
设计：光刻和蚀刻
一旦沉积了一层，就必须对其进行图案化以创建实际的电路元件。这通常通过光刻完成，这是一个类似于冲洗胶片的过程。将光敏材料涂布，暴露于紫外光图案，然后显影，在所需的电路区域上留下保护性掩模。
最后，使用蚀刻工艺（如等离子蚀刻）去除未受保护的薄膜材料。这留下了构成最终电路的精确成形的导体、电阻器和其他元件。
主要特性和优势
复杂的制造过程产生了具有独特而强大特性的电路，这些特性是传统方法无法实现的。
极高的精度和密度
由于元件是在微观层面定义的，它们可以具有极其严格的公差并紧密地封装在一起。这使得在需要高密度的应用中实现显著的小型化和卓越的性能。
卓越的高频性能
薄膜元件的小尺寸和精确几何形状减少了寄生电容和电感。这使得它们非常适合高频应用，例如射频和微波系统，其中信号完整性至关重要。
工程化的物理特性
薄膜的工程设计不仅限于电学特性。它们可以制成高度耐用、耐刮擦，甚至光学透明，这对于LCD屏幕或先进光学传感器等设备至关重要。
了解权衡
尽管薄膜电路具有优势，但它们并非万能解决方案。其专业性质伴随着显著的权衡，限制了其使用。
高成本和复杂性

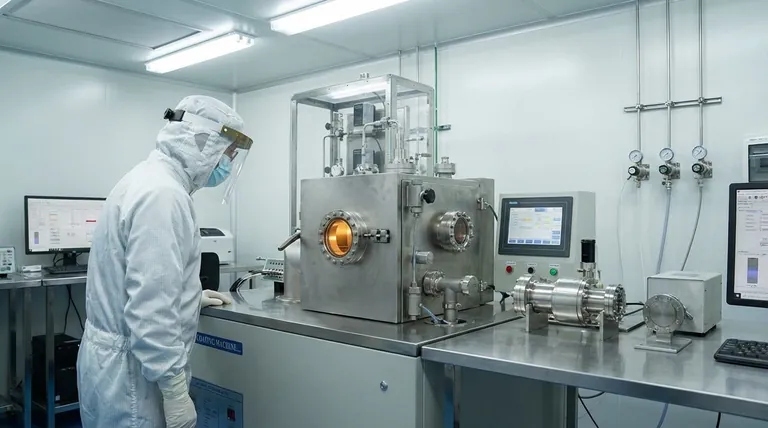

沉积和蚀刻所需的设备（如PVD和CVD机器）极其昂贵，并且必须在严格控制的洁净室环境中操作。这使得制造比标准印刷电路板（PCB）更昂贵和复杂。
低功率处理能力
导电层极薄的特性意味着它们无法处理高电流或显著的功率负载。它们设计用于低功率信号处理，而非电力电子。
难以或无法修复
与PCB不同，PCB上的故障元件通常可以拆焊并更换，而薄膜电路上的元件是基底的组成部分。一个故障点通常意味着整个电路必须报废。
为您的目标做出正确选择
是否使用薄膜技术完全取决于您的具体工程优先事项和限制。
- 如果您的主要关注点是小型化和高频性能：薄膜是射频模块、光收发器和先进医疗传感器等应用的理想选择，在这些应用中，精度和小型化是不可协商的。
- 如果您的主要关注点是成本效益和多功能性：传统PCB因其低成本、设计灵活性和易于组装而仍然是绝大多数电子产品无可争议的标准。
- 如果您的主要关注点是密度和成本的平衡：您可以研究“厚膜”技术（一种类似但精度较低的工艺）或先进的高密度互连（HDI）PCB。
最终，理解薄膜技术使您能够为正确的工程挑战选择正确的工具。
总结表：
| 方面 | 薄膜电路 | 传统PCB |
|---|---|---|
| 制造 | PVD/CVD沉积，光刻 | 蚀刻，元件安装 |
| 主要优势 | 极致小型化，高频性能 | 成本效益，多功能性 |
| 理想用途 | 射频模块，医疗传感器，光学设备 | 消费电子产品，通用电路 |
| 功率处理 | 低功率 | 高功率 |
