从本质上讲，化学气相沉积 (CVD) 是一种制造工艺，用于制造高纯度的固体薄膜和涂层。其工作原理是将易挥发的反应物气体引入含有表面或基板的受控腔室中。能量（通常以热量的形式）促使气体的化学反应或分解，从而使所需材料“沉积”到基板上，逐原子构建新的固体层。
CVD 的根本区别在于，您不仅仅是将预先存在的材料应用到表面上。相反，您是直接在该表面上利用气态的构件单元构建一种新的、高度均匀的材料层，从而在纯度和厚度上实现无与伦比的控制。
CVD 的工作原理：从气体到固体薄膜
要理解 CVD 的价值，必须将该过程视为分子尺度的受控化学构建，而不是简单的涂层。
受控环境

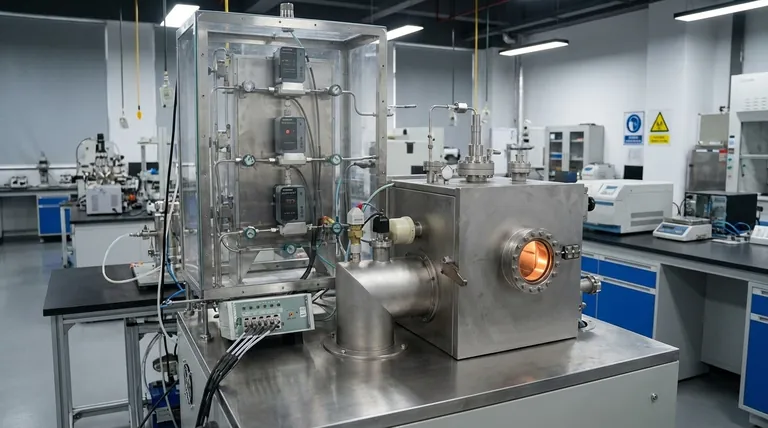

整个过程在真空反应室内进行。
真空至关重要，目的不是“吸入”化学物质，而是去除不需要的空气和杂质。这确保了腔室内存在的唯一分子是反应所需的分子，从而最终获得异常纯净的薄膜。
反应物气体
“反应物”是一种易挥发的、含有您希望沉积的特定原子的气体。例如，要制造硅薄膜，您可能会使用硅烷气体 (SiH₄)。
这种气体被小心地注入腔室，然后流过您希望涂覆的部件，即基板。
能量和反应的作用
基板通常被加热到高温。这种热能提供了分解反应物气体分子中化学键所需的催化剂。
当气体分子靠近热表面时，它们会发生反应或分解，释放出薄膜所需的原子，并形成其他气态副产物，这些副产物随后从腔室中排出。
沉积和薄膜生长
释放出的原子与基板表面结合。随着时间的推移，这个过程会重复，一层一层地形成致密、坚固的薄膜。
由于该过程是由充满整个腔室的气体驱动的，因此沉积是高度均匀的，或称为保形涂层。它均匀地覆盖所有暴露的表面，包括复杂的形状和内部空腔。
为什么选择 CVD？主要优势
当沉积薄膜的性能比工艺速度或成本更重要时，工程师和物理学家会选择 CVD。
无与伦比的纯度和质量
通过精确控制输入气体，CVD 可以生产出缺陷极少的薄膜。这对于制造高性能材料（如石墨烯或微电子中的硅层）至关重要。
卓越的均匀性
与喷漆或物理溅射等“视线”方法不同，CVD 不是定向的。反应物气体包围着整个物体。
这使得涂层完美均匀，对于几何形状复杂的组件至关重要，确保整个表面的性能一致。
精确控制厚度
薄膜的生长是时间、温度和气体流量的直接函数。这使得对最终厚度进行原子级控制成为可能，从而能够制造出现代电路和传感器所需的超薄层。
了解权衡
尽管 CVD 功能强大，但它并非适用于所有应用。它的精度伴随着特定的要求和限制。
高温要求
许多 CVD 工艺需要非常高的温度才能引发化学反应。这可能会损坏或使不耐热的基板变形，从而限制了可以涂覆的材料类型。
反应物处理和成本
CVD 中使用的反应物气体可能昂贵、剧毒、腐蚀性或易燃。这需要复杂且成本高昂的安全和处理基础设施。
工艺复杂性
要获得完美的薄膜，需要精确控制多个变量：温度、压力、气体流量和腔室化学。这使得该工艺的设置和运行比简单的物理沉积方法更为复杂。
为您的目标做出正确的选择
选择沉积方法完全取决于最终产品的所需特性。
- 如果您的主要关注点是高性能电子设备或半导体： CVD 通常是首选，因为它能够生产出高纯度、无缺陷的超薄薄膜。
- 如果您的主要关注点是均匀涂覆复杂的 3D 形状： CVD 的非视线特性确保了物理沉积方法会失效的地方也能均匀覆盖。
- 如果您的主要关注点是在耐热材料上应用简单的厚保护涂层： 如果极端纯度和均匀性不是关键要求，更简单的物理方法可能更快、更具成本效益。
归根结底，选择化学气相沉积是决定优先考虑从头开始构建材料的质量、纯度和均匀性的决定。
总结表：
| 特性 | 优势 |
|---|---|
| 工艺 | 从气相逐原子构建材料 |
| 纯度 | 极高，缺陷数少 |
| 均匀性 | 保形涂层，即使在复杂的 3D 形状上也是如此 |
| 控制 | 对薄膜厚度进行原子级精度控制 |
| 典型用途 | 半导体、微电子、石墨烯、传感器 |
