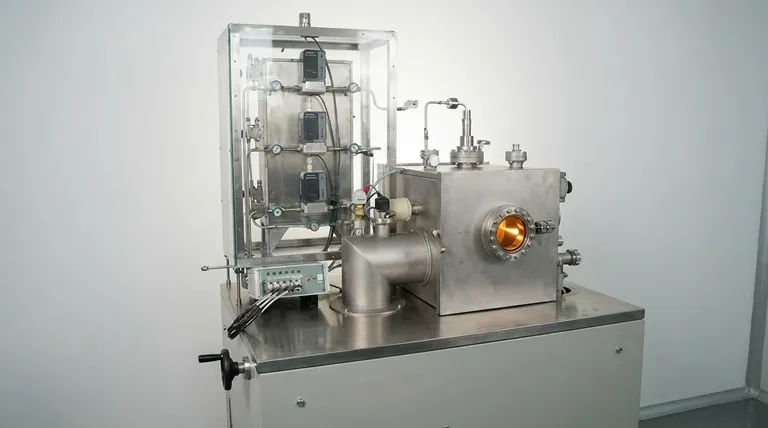

什么是低温等离子体增强化学气相沉积?(5 个要点解读)

低温等离子体增强化学气相沉积(PECVD)是一种用于沉积薄膜的技术。

它利用等离子体提高前驱体的化学反应速率。

与传统的热化学气相沉积法相比,这种方法可以在更低的温度下沉积薄膜。

这在半导体和其他敏感材料的生产中往往至关重要。

5 个要点说明

什么是低温等离子体增强化学气相沉积?(5 个要点解读)

1.等离子活化

在 PECVD 中,反应气体由等离子体激活。

等离子体通常由射频、直流或微波放电产生。

等离子体由离子、自由电子、自由基、激发原子和分子组成。

等离子体的高能量离子轰击腔室中的元件。

这有助于在基底上沉积薄膜涂层。

2.低温沉积

PECVD 的主要优势之一是能够在较低温度下沉积薄膜。

这对于半导体和有机涂层等无法承受高温的材料至关重要。

较低的温度还能沉积等离子聚合物等材料。

这些材料对纳米粒子表面功能化非常有用。

3.PECVD 的类型

PECVD 有几种不同的类型:

  • 微波等离子体辅助 CVD(MPCVD): 使用微波能产生等离子体。
  • 等离子体增强型 CVD(PECVD): 等离子体增强化学反应速率的标准方法。
  • 远程等离子体增强 CVD (RPECVD): 基底不直接位于等离子体放电区域,因此加工温度更低。
  • 低能量等离子体增强化学气相沉积(LEPECVD): 使用高密度、低能量等离子体,以高速度、低温度对半导体材料进行外延沉积。

4.应用和优势

PECVD 因其沉积温度低、能耗低、污染小等优点而得到广泛应用。

它尤其适用于需要精确控制化学和物理特性的材料的沉积。

在半导体工业中尤其如此。

5.实验用途

PECVD 已用于各种实验,包括沉积金刚石薄膜和制备石英玻璃。

这些应用证明了 PECVD 在材料科学不同领域的多功能性和有效性。
