什么是物理气相沉积工艺？高质量薄膜涂层指南

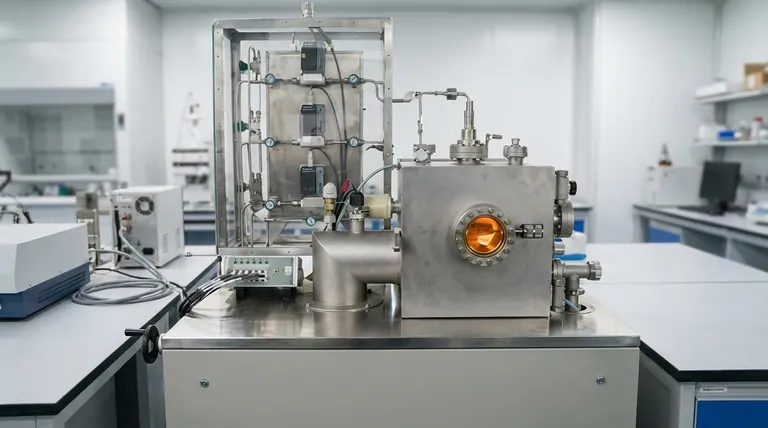

物理气相沉积 (PVD) 是一种基于真空的工艺，用于将材料薄膜沉积到基材上。它涉及将固体材料转变为气相，然后冷凝到基材上形成薄膜。由于该工艺能够生产高质量、耐用的涂层，因此广泛应用于电子、光学和工具制造等行业。 PVD 与化学气相沉积 (CVD) 的不同之处在于，PVD 依靠物理过程而不是化学反应来沉积材料。 PVD 工艺通常涉及四个关键步骤：目标材料的汽化、蒸汽的传输、与气态物质的反应（如果适用）以及冷凝到基材上。

要点解释：

1. 目标材料的汽化 ：

   • PVD 工艺的第一步是靶材的汽化。这通常通过物理手段实现，例如溅射、蒸发或激光烧蚀。在溅射过程中，高能离子轰击靶材料，将原子从其表面击落并进入气相。在蒸发过程中，目标材料被加热直至蒸发。激光烧蚀使用高能激光来蒸发材料。汽化方法的选择取决于材料特性和所需的薄膜特性。

2. 蒸气的输送 ：

   • 一旦目标材料被汽化，蒸汽就必须被输送到基材上。这发生在真空环境中，以确保蒸气可以在不受空气分子干扰的情况下传播。真空还有助于通过最大限度地减少污染来保持沉积薄膜的纯度。汽化的原子或分子从目标沿直线行进到基底，并最终在基底上凝结。

3. 与气态物质的反应（可选） ：

   • 在一些PVD工艺中，反应气体被引入到真空室中。该气体可以与汽化的材料反应形成化合物。例如，如果目标材料是钛，反应气体是氮气，则所得化合物将是氮化钛 (TiN)，它以其硬度和耐磨性而闻名。该步骤是可选的，并且取决于最终涂层所需的性能。

4. 凝结到基材上:

   • PVD 工艺的最后一步是将汽化材料（或反应产物）冷凝到基材上。基材通常以拦截蒸气流的方式定位。当汽化的原子或分子撞击基底时，它们失去能量并凝结，形成薄膜。薄膜逐层生长，并且可以控制过程以获得特定的厚度和性能。所得薄膜通常致密、均匀且与基材粘合良好。

5. 物理气相沉积的优点:

   • 与其他沉积技术相比，PVD 具有多种优势。它生产的薄膜具有高纯度和优异的附着力。该工艺可用于沉积多种材料，包括金属、陶瓷和复合材料。 PVD 涂层还以其耐用性、耐磨性和耐腐蚀性以及增强工具和部件性能的能力而闻名。此外，PVD 是一种环保工艺，因为它不涉及使用危险化学品。

6. 物理气相沉积的应用:

   • PVD 用于不同行业的各种应用。在电子工业中，它用于沉积半导体、太阳能电池和光学涂层的薄膜。在工具制造业中，PVD涂层应用于切削工具、模具和冲模，以提高其耐磨性和使用寿命。 PVD 还用于生产珠宝、手表和汽车部件的装饰涂层。

7. 与化学气相沉积 (CVD) 的比较:

   • 虽然 PVD ​​和 CVD 都用于沉积薄膜，但它们的机制不同。 PVD 依靠物理过程来蒸发和沉积材料，而 CVD 则涉及化学反应来形成薄膜。 PVD 通常在比 CVD 更低的温度下进行，因此适合温度敏感基材。然而，CVD 可以生产具有更好的阶梯覆盖和共形性的薄膜，使其更适合复杂的几何形状。

总之，物理气相沉积是一种通用且广泛使用的沉积具有优异性能的薄膜的技术。它能够生产高质量、耐用的涂层，使其成为各个行业中有价值的工艺。通过了解 PVD ​​的关键步骤和优势，制造商可以就其应用中的使用做出明智的决策。

汇总表：

关键方面	描述
过程	薄膜在基材上的真空沉积。
步骤	1.靶材的汽化 2、蒸气的输送 3. 可选与气体反应 4. 基材上的凝结
优点	高纯度、优异的附着力、耐用性和环保性。
应用领域	电子、光学、工具制造和装饰涂料。
与CVD比较	PVD采用物理工艺； CVD 涉及化学反应。
