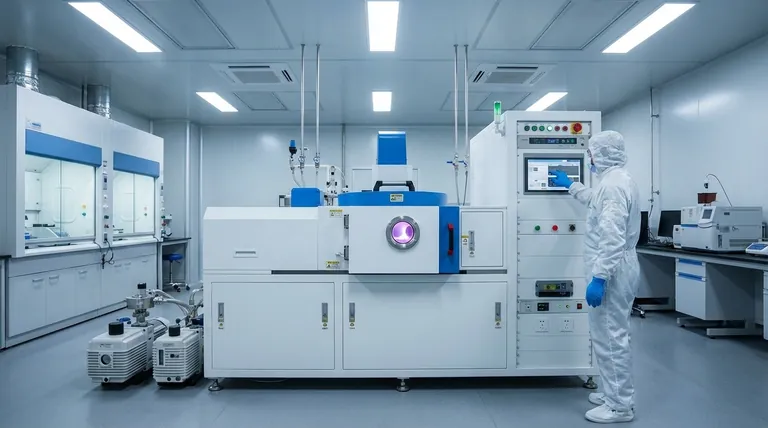

从本质上讲，溅射是一种物理沉积过程，用于制造极其均匀的薄膜材料。与熔化源材料的方法不同，溅射是在真空中利用高能离子轰击，将原子从固态“靶材”上物理撞击下来。这些被激发的原子随后传输并沉积到组件上，逐个原子地构建所需的涂层。
理解溅射的最佳方式不是将其视为熔化过程，而是将其视为一场微观的“原子台球”游戏。它利用带电气体离子的动量精确地剥离源材料，从而以一种可控的方式构建出具有优异附着力和纯度的高质量薄膜。
溅射的工作原理：从等离子体到薄膜
溅射沉积是一种物理气相沉积（PVD）技术，它依赖于一系列受控的物理事件，而不是化学反应或热蒸发。
步骤 1：创造环境
整个过程在一个密封的真空室内进行。首先对该腔室进行抽真空，然后充入少量受控的惰性气体，最常见的是氩气（Ar）。
这种惰性气体至关重要，因为它不会与靶材或基底发生化学反应，从而确保最终薄膜的纯度。
步骤 2：点燃等离子体
在腔室内施加高电压，使惰性气体被激发并转变为等离子体。
等离子体是一种物质状态，其中气体原子被分解成正离子和自由电子，形成一个高能的、发光的云团。
步骤 3：原子碰撞
等离子体中的带正电的气体离子被电场加速，撞击靶材表面，靶材是涂层材料的来源。
如果这些轰击离子的能量足够高，它们会将动量传递给靶材原子，将它们撞击松动并喷射到真空室中。这种原子喷射就是“溅射”效应。
步骤 4：在基底上沉积
从靶材上脱离的原子穿过真空室，直到它们撞击到被涂覆部件的表面，即基底。
撞击后，这些原子会附着并凝结，逐渐形成一层薄而致密、高度均匀的薄膜。通常会使用一个遮光罩来精确控制沉积的开始和停止。
为什么选择溅射？关键优势
由于其薄膜的独特质量，溅射已成为许多高科技行业的主导技术。
卓越的薄膜质量和附着力
由于溅射原子带着显著的能量到达基底，它们形成一层非常致密且紧密堆积的薄膜。这使得涂层与基底具有极强的附着力。
材料的多功能性
溅射不依赖于熔化源材料。这使其非常适合沉积具有极高熔点的材料，如碳或硅，以及必须保持其成分的复杂合金。
精度和控制
现代溅射系统，特别是磁控溅射，对薄膜厚度、均匀性和成分提供了卓越的控制。这种精度对于光学涂层、半导体和其他微细加工过程至关重要。
低温操作
溅射过程可以在相对较低的温度下进行。这使得对热敏基底（如塑料）进行涂覆成为可能，而不会造成损坏。
了解权衡和变化
尽管溅射功能强大，但它是一个复杂的过程，具有适合不同应用的特定要求和变化。
需要真空
溅射需要高真空设备，这是一笔巨大的资本投资。该过程不能在标准大气环境中进行。
直流（DC）与射频（RF）溅射
所使用的电源类型决定了系统的能力。直流（DC）溅射对电导性靶材有效。对于绝缘材料，需要射频（RF）电源来防止靶材表面积聚电荷，否则电荷积聚会使过程停止。
磁控溅射的作用
磁控溅射是该技术的一种高级形式，它在靶材后方使用强大的磁铁。这些磁铁将电子束缚在靶材表面附近，极大地提高了气体电离的效率。这带来了更高的沉积速率和更好的薄膜质量，使其成为大多数工业应用的标准。
何时选择溅射？
选择正确的沉积技术完全取决于最终薄膜所需的性能和所使用的材料。
- 如果您的主要关注点是高纯度薄膜和强附着力： 溅射在制造难以通过其他方法实现的致密、粘合牢固的涂层方面表现出色。
- 如果您的主要关注点是沉积复杂的合金或高熔点材料： 溅射的非热特性可以完美保留材料的原始成分。
- 如果您的主要关注点是以极高的均匀性涂覆大型平面： 磁控溅射是实现此任务最可靠和最具成本效益的工业方法之一。
最终，溅射为工程先进材料表面提供了无与伦比的原子级控制水平。
摘要表：
| 关键方面 | 描述 |
|---|---|
| 过程类型 | 物理气相沉积 (PVD) |
| 关键机制 | 高能离子轰击将原子从靶材中喷射出来 |
| 主要优势 | 优异的附着力、材料通用性、精确控制、低温操作 |
| 常见应用 | 半导体、光学涂层、微细加工、热敏基底 |
| 主要变体 | 直流溅射（导电材料）、射频溅射（绝缘材料）、磁控溅射（高效率） |
