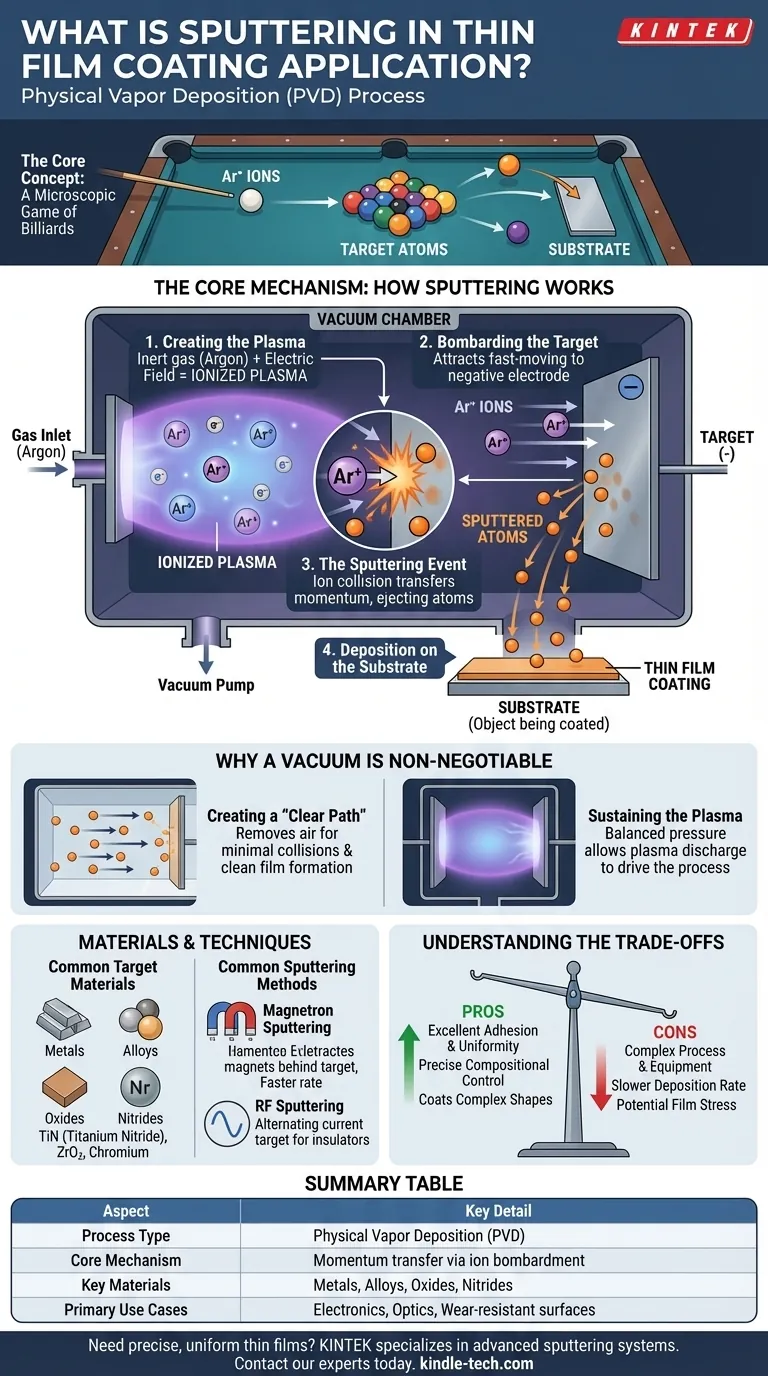

在薄膜涂层应用中，溅射是什么？高性能薄膜沉积指南

从本质上讲，溅射是一种物理气相沉积（PVD）工艺，用于在称为基板的表面上形成极其薄且均匀的材料薄膜。其工作原理是在真空中，通过用带电离子轰击源材料（“靶材”），将原子从靶材中击出。这些被击出的原子随后传输并凝结在基板上，一次一层原子地形成所需的涂层。

溅射不是化学反应或简单的喷涂技术；它是一种动量传递过程。可以将其想象成一场微观的台球游戏，其中高能离子是母球，将靶材上的原子撞击下来，使它们能够沉积在别处，形成高性能薄膜。

核心机制：溅射如何工作

溅射是一个在密封真空室中进行的、高度受控的过程。整个机制可以分解为几个基本步骤。

步骤 1：产生等离子体

过程始于向真空室中引入少量惰性气体，通常是氩气。然后施加一个电场，使气体电离，将电子从氩原子中剥离出来，形成一种发光的、电离的气体，称为等离子体。该等离子体由带正电的氩离子和自由电子组成。

步骤 2：轰击靶材

待沉积的源材料，即靶材，被施加很强的负电荷。这个负电荷会强烈吸引等离子体中带正电的离子，使其加速并高速撞击靶材表面。

步骤 3：溅射事件

当这些高能离子撞击靶材时，它们会将动量传递给靶材表面的原子。如果能量足够，这种碰撞就会将靶材原子击出或“溅射”出来，将它们发射到真空室中。

步骤 4：在基板上沉积

这些被溅射的原子穿过真空，直到到达基板（被涂覆的物体）。到达后，它们会在基板表面凝结，逐渐形成一层薄而致密、高度均匀的薄膜。

为什么真空是不可或缺的

整个溅射过程的实现依赖于维持一个经过精心控制的真空环境，原因有两个关键方面。

创造“清晰路径”

真空移除了腔室中的空气和其他颗粒。这确保了被溅射的原子能够与最小的碰撞或阻力从靶材传输到基板。如果没有真空，被溅射的原子会与空气分子碰撞，导致它们散射，从而无法形成清洁、致密的薄膜。

维持等离子体

虽然需要深度真空，但仍需要少量气体来产生等离子体。压力必须完美平衡——要足够低以允许清晰的路径，但要足够高以维持驱动整个过程的等离子体放电。

材料和技术

溅射因其多功能性而受到重视，它能够使用几种精炼的方法沉积各种材料。

常见靶材材料

该过程不仅限于纯金属。通过在腔室中引入反应性气体（如氧气或氮气），它常被用于沉积合金、氧化物和氮化物。诸如氮化钛、氧化锆和铬等材料常被溅射，以形成坚硬、耐用或具有特定光学性能的涂层。

常见溅射方法

为了提高效率和控制精度，已经开发了几种专业技术。磁控溅射使用靶材后方的强力磁铁来捕获电子，从而增加了溅射气体的电离，并显著加快了沉积速率。射频（RF）溅射使用交流电，使得溅射电绝缘材料成为可能。

理解权衡

尽管溅射功能强大，但它是一种复杂的技术，具有特定的局限性，使其比其他技术更适合某些应用。

工艺复杂性

溅射需要对真空压力、气体流量和电源进行精确的自动化控制。它比喷漆或电镀等简单方法复杂得多，需要对设备进行大量的资本投资。

沉积速率

与热蒸发等其他 PVD 方法相比，溅射的沉积速率可能较慢。这使得它在需要非常厚薄膜的应用中经济性较低。

附着力与应力

溅射原子的能量高通常能促进与基板的优异附着力。然而，同样的能量也可能在薄膜内部产生压应力，如果不妥善管理，可能导致开裂或分层。

根据目标做出正确选择

选择涂层方法完全取决于最终薄膜所需的性能。

如果您的主要关注点是高纯度和成分控制： 溅射是理想的选择，因为它能以极少的化学计量变化将材料从靶材转移到基板上。
如果您的主要关注点是涂覆复杂的合金或绝缘体： 溅射，特别是射频溅射，提供了一种可靠的方法来沉积那些无法熔化或蒸发的材料。
如果您的主要关注点是卓越的附着力和均匀性： 溅射的能量特性可以形成致密、粘合牢固的薄膜，并能对复杂形状实现优异的覆盖。

最终，溅射是制造支撑现代电子产品、光学产品和耐用品的先进、高性能薄膜的基石技术。

总结表：

方面	关键细节
工艺类型	物理气相沉积 (PVD)
核心机制	真空下通过离子轰击进行动量传递
关键材料	金属、合金、氧化物、氮化物（例如氮化钛）
主要应用案例	电子产品、光学涂层、耐磨表面
主要优势	高均匀性、优异的附着力、精确的成分控制
常见局限性	沉积速率较慢，设备复杂性较高
