化学气相沉积和物理气相沉积有什么区别？PVD 与 CVD 薄膜指南

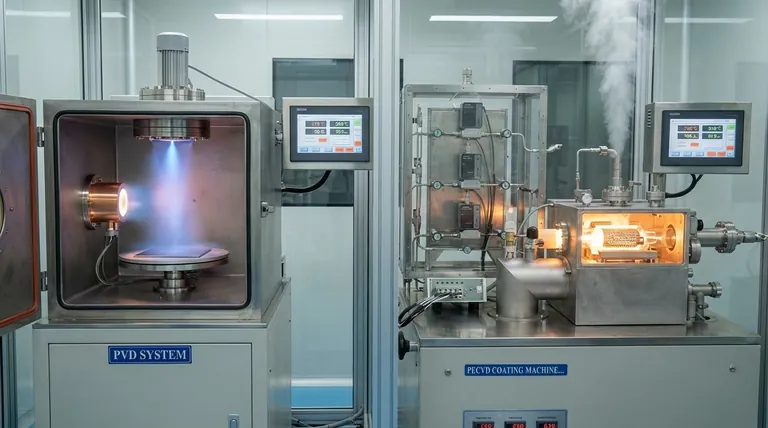

从根本上说，化学气相沉积和物理气相沉积的区别在于薄膜在表面上形成的方式。物理气相沉积是将固体材料从源头物理转移到基底上，很像喷漆。相比之下，化学气相沉积使用前体气体，这些气体在基底表面发生化学反应，形成一种全新的固体材料，类似于用配料烘焙蛋糕。

根本区别在于过程：物理气相沉积 (PVD) 是现有材料的视线转移，而化学气相沉积 (CVD) 是可以适应任何形状的新材料的化学形成。

了解物理气相沉积 (PVD)

核心机制：物理转移

PVD 工艺在真空室内进行，以使粒子自由移动。

高能量用于从固体源材料中释放原子或分子。这些被释放的粒子随后穿过真空并凝结到较冷的基底上，形成固体薄膜。

粒子如何被释放

释放方法定义了特定的 PVD 技术。

这通过机械、机电或热力学方式实现。例如，溅射使用离子束轰击并从源头喷射粒子，而蒸发则使用热量将源材料转化为蒸汽。

PVD 的主要特点

由于 PVD 是一个直接的视线过程，涂层主要应用于直接暴露于源头的表面。

这种方法通常在比化学气相沉积更低的温度下操作，并且可以沉积各种材料，包括金属、合金和陶瓷，而不会改变它们的根本成分。

了解化学气相沉积 (CVD)

核心机制：化学反应

CVD 从根本上说是一种合成过程。

它首先将一种或多种挥发性前体气体引入反应室。室内的基底被加热到特定温度，从而引发化学反应。

薄膜如何形成

前体气体在热基底表面反应或分解。

这种反应形成一种新的、稳定的固体薄膜，然后化学副产品作为废气从腔室中排出。薄膜在表面上逐原子生长。

CVD 的主要特点

由于前体气体可以围绕复杂的物体流动，CVD 提供了出色的共形性。这意味着它可以在复杂的 3D 形状和内表面上生产高度均匀的涂层。

该工艺通常会产生高纯度、致密且耐用的薄膜，具有出色的附着力，这对于半导体制造等行业至关重要。

了解权衡

温度和基底兼容性

PVD 通常是一种低温工艺，使其适用于涂覆不能承受高温的材料，例如某些聚合物或预处理的部件。

CVD 通常需要非常高的温度来驱动必要的化学反应，这可能会限制可以使用的基底类型，以免造成损坏。

共形性和覆盖范围

CVD 擅长在复杂的非平面表面上创建均匀的涂层。该工艺的气相性质确保所有表面都均匀涂覆。

PVD 是一种视线技术。这使得难以涂覆倒角、尖角或深沟槽内部，通常导致垂直壁上的涂层比水平表面上的涂层更薄。

薄膜纯度和成分

CVD 可以生产纯度极高的薄膜。前体气体可以提纯到十亿分之一的水平，确保所得薄膜不含污染物。

在 PVD 中，沉积薄膜的纯度直接受所用源材料纯度的限制。源材料中的任何杂质都将转移到薄膜中。

为您的应用做出正确选择

在这两种方法之间进行选择需要清楚地了解您的最终目标。零件的几何形状、所需材料和所需的薄膜特性将决定最佳方法。

• 如果您的主要重点是涂覆对温度敏感的材料或具有特定金属或合金的平面：PVD 通常是更直接、高效且经济的选择。
• 如果您的主要重点是在复杂的 3D 形状上创建高度均匀、纯净且无缺陷的涂层：CVD 是卓越的方法，因为它具有出色的共形性和对薄膜生长的控制。
• 如果您的主要重点是切削工具的耐用性和耐磨性：两种方法都使用，但选择特定的 PVD 涂层（如 TiN）和 CVD 涂层（如金刚石）是出于其独特的特性。
• 如果您的主要重点是构建半导体芯片的复杂层：CVD 提供了生长所需高质量晶体薄膜所需的原子级精度。

理解这种根本区别——物理转移与化学反应——是选择适合您特定工程目标的最佳沉积技术的关键。

总结表：

特点	物理气相沉积 (PVD)	化学气相沉积 (CVD)
核心机制	材料的物理转移（视线）	基底表面的化学反应
温度	较低温度	需要高温
共形性	有限；涂覆暴露表面	出色；复杂 3D 形状上的均匀涂层
典型应用	涂覆平面、对温度敏感的材料	半导体制造、复杂零件
