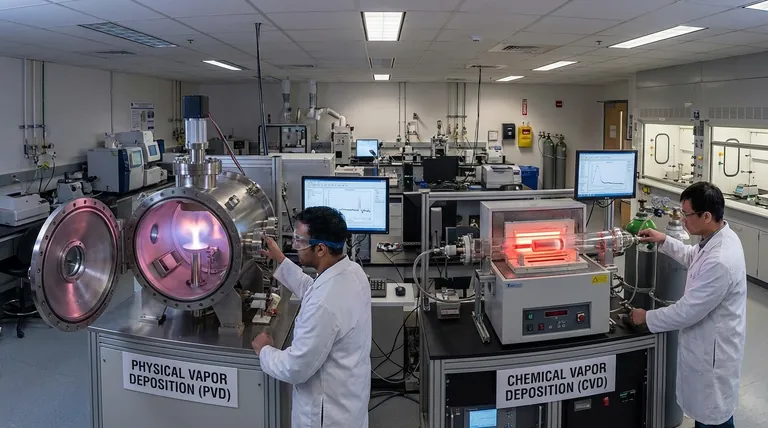

物理气相沉积 (PVD) 和化学气相沉积 (CVD) 是两种广泛使用的薄膜生长技术，每种技术都有不同的工艺、机制和应用。 PVD 涉及材料从源到基材的物理转移，通常通过溅射或蒸发等工艺，并在较低温度下操作。另一方面，CVD 依赖于气态前体和基材之间的化学反应，通常需要高温并产生更厚、更粗糙的薄膜。 PVD 和 CVD 之间的选择取决于所需的薄膜特性、基材兼容性和应用要求等因素。

要点解释：

1. 沉积机制:

   • 物理气相沉积 ：一种物理过程，其中材料从固体或液体源蒸发，然后沉积到基材上。这包括溅射和蒸发等技术。
   • CVD ：一种化学过程，气态前体在基材表面发生反应，形成固体薄膜。这涉及化学反应并且通常需要高温。

2. 工作温度:

   • 物理气相沉积 ：通常在较低温度下运行，使其适用于温度敏感基材。
   • CVD ：需要高温 (500°–1100°C)，这会限制可使用的材料和基材的类型。

3. 沉积方向性:

   • 物理气相沉积 ：视线过程，意味着沉积直接从源到基材发生。这可能会导致复杂几何形状的覆盖不均匀。
   • CVD ：多向工艺，即使在复杂形状和高纵横比结构上也能实现均匀覆盖。

4. 薄膜特性:

   • 物理气相沉积 ：以高精度生产薄、光滑、耐用的涂层。薄膜通常更薄并且具有更好的附着力。
   • CVD ：可以生产更厚、更粗糙的薄膜，但具有出色的保形性和涂覆多种材料的能力。

5. 应用领域:

   • 物理气相沉积 ：常用于光学涂层、装饰面漆、耐磨涂层。它也是需要高精度和平滑度的应用的首选。
   • CVD ：广泛用于半导体制造（例如用于集成电路的多晶硅薄膜），以及用于创建具有特定电、热或机械性能的涂层。

6. 材料利用率和效率:

   • 物理气相沉积 ：通常沉积速率较低，但材料利用率较高。电子束 PVD ​​(EBPVD) 等技术可以在较低的基板温度下实现高沉积速率（0.1 至 100 μm/min）。
   • CVD ：提供高沉积速率且用途广泛，但可能会在薄膜中产生腐蚀性副产物和杂质。

7. 优点和局限性:

   • 物理气相沉积的优点 ：更低的沉积温度，无腐蚀性副产物，以及高质量、光滑的薄膜。
   • 物理气相沉积的局限性 ：较低的沉积速率和均匀涂覆复杂几何形状的挑战。
   • 化学气相沉积的优点 ：出色的保形性，能够涂覆多种材料，并且沉积速率高。
   • CVD 的局限性 ：高温会限制基材兼容性，并且该过程可能会产生腐蚀性气体。

总之，PVD 和 CVD 是互补的技术，各自具有独特的优点和局限性。 PVD 非常适合在较低温度下需要精确、光滑和耐用涂层的应用，而 CVD 则擅长在各种材料上形成保形的高质量薄膜（尽管温度较高）。两者之间的选择取决于应用的具体要求，包括所需的薄膜特性、基材材料和操作限制。

汇总表：

方面	物理气相沉积	CVD
机制	材料的物理转移（例如溅射、蒸发）。	气态前体和基材之间的化学反应。
温度	温度较低，适合敏感基材。	高温 (500°–1100°C)，限制了基材兼容性。
方向性	视线过程，在复杂的几何形状上不均匀。	多方向、复杂形状上的统一。
薄膜特性	薄、光滑、耐用的涂层，精度高。	更厚、更粗糙的薄膜具有出色的保形性。
应用领域	光学涂层、装饰面漆、耐磨涂层。	半导体制造、具有特定性能的涂层。
材料效率	沉积速率较低，材料利用率高。	沉积速率高，用途广泛，但可能产生腐蚀性副产物。
优点	温度较低，无腐蚀性副产物，薄膜光滑。	出色的共形性、广泛的材料兼容性、高沉积速率。
局限性	较低的沉积速率，复杂几何形状的挑战。	高温、腐蚀性气体、薄膜中的杂质。
