沉积方法有哪些？PVD和CVD薄膜技术指南

简而言之，沉积方法是用于在表面或基底上施加一层薄膜材料的技术。这些方法主要分为两大类：物理气相沉积（PVD），其中材料被物理转移到基底上；以及化学气相沉积（CVD），其中薄膜通过化学前体在基底上生长。

关键的见解不是哪种沉积方法“最好”，而是哪种技术能为特定应用（从制造计算机芯片到镀膜太阳镜）提供薄膜性能、沉积温度和成本之间的正确平衡。

沉积的两大支柱：PVD和CVD

要理解沉积，认识这两种根本不同的方法至关重要。它们之间的选择决定了设备、工艺和薄膜的最终特性。

物理气相沉积（PVD）：物理移动原子

PVD包含一系列方法，其中固体或液体源材料被转化为蒸汽并输送到基底上进行冷凝。这是一个视线过程，很像喷漆，但发生在原子层面。

最常见的两种PVD方法是蒸发和溅射。

热蒸发和电子束蒸发

在热蒸发中，源材料在高度真空中被加热，直到其原子蒸发并传输到较冷的基底上，在那里它们冷凝形成薄膜。

电子束（e-beam）蒸发是一种更先进的版本。它使用高能电子束加热源材料，从而能够沉积熔点非常高的材料。

磁控溅射

溅射可以被认为是原子级的喷砂。来自等离子体的高能离子被加速撞击由所需涂层材料制成的“靶材”。

这种碰撞会使靶材中的原子喷射出来，这些原子随后传输并沉积到基底上，形成致密均匀的薄膜。

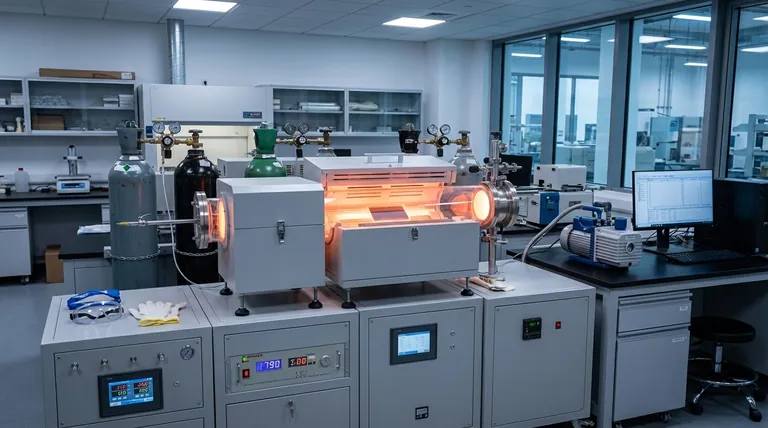

化学气相沉积（CVD）：用化学方法构建薄膜

CVD与PVD根本不同。CVD不是物理移动原子，而是利用化学反应直接在基底表面生长薄膜。

CVD的工作原理

在CVD过程中，一种或多种挥发性前体气体被引入反应室。当这些气体与加热的基底接触时，它们会发生反应或分解，留下固态薄膜。

等离子体增强CVD（PECVD）

传统CVD的一个主要限制是驱动化学反应所需的高温。等离子体增强CVD（PECVD）解决了这个问题。

通过使用等离子体激发前体气体，PECVD允许必要的化学反应在低得多的温度下发生，使其适用于涂覆无法承受高温的材料，例如塑料或已完成的电子设备。

理解权衡

选择沉积方法总是涉及平衡相互竞争的因素。一种方法对某个应用来说是理想的，但对另一个应用来说可能就不合适。

PVD：视线和致密薄膜

PVD方法（如溅射）的主要优点是能够制造极其致密、纯净和高质量的薄膜。

然而，由于它是一个视线过程，PVD难以均匀涂覆具有底切或隐藏表面的复杂三维形状。

CVD：卓越的共形涂层

CVD的主要优势在于其出色的共形性。由于前体气体可以流过并进入复杂的几何形状，CVD可以在复杂的3D结构上沉积高度均匀的薄膜。

主要的权衡通常是（对于传统CVD而言）更高的工艺温度以及比PVD更复杂的化学过程。

为您的应用选择正确的方法

您的最终选择完全取决于您最终产品的要求。

• 如果您的主要关注点是在平面上获得高性能光学或电气薄膜：磁控溅射等PVD方法通常是理想选择，因为它们具有密度和纯度优势。
• 如果您的主要关注点是制造OLED等有机电子产品：热蒸发是针对这些敏感材料的成熟有效技术。
• 如果您的主要关注点是复杂3D零件的均匀覆盖：CVD工艺几乎总是更优越的选择，因为它具有出色的共形性。
• 如果您的主要关注点是涂覆热敏基底：PECVD专为这些应用设计，允许在较低温度下进行高质量的化学沉积。

最终，理解每种方法的基本物理和化学原理是选择正确工具的关键。

总结表：

方法	关键原理	主要优点	常见应用场景
PVD（物理气相沉积）	材料物理转移到基底	致密、高纯度薄膜；适用于平面	光学涂层，半导体金属化
蒸发	加热源材料使其汽化	高纯度；适用于敏感材料	OLED，研究应用
溅射	通过离子轰击喷射靶材原子	致密、均匀薄膜；材料选择广泛	微电子，耐用工具涂层
CVD（化学气相沉积）	基底表面发生化学反应	在复杂形状上实现出色的共形涂层	半导体晶体管，耐磨涂层
PECVD（等离子体增强CVD）	利用等离子体实现低温反应	在热敏材料上形成高质量薄膜	塑料涂层，成品电子产品
