选择正确的表面处理是一项关键的工程决策。 从根本上说，这两种工艺的区别在于材料和应用方法。物理气相沉积（PVD）是一种真空工艺，它将一层非常薄、高度耐用的金属或陶瓷材料薄膜沉积到表面上，而粉末涂层则涉及静电施加一层较厚的聚合物粉末，然后通过加热固化。
PVD和粉末涂层之间的选择并非哪个“更好”，而是哪个更符合您产品的具体要求。PVD为高性能部件提供微薄层中的卓越硬度和耐磨性，而粉末涂层则提供经济高效、保护性强且具有丰富色彩的装饰性涂层。
根本区别：应用工艺
要了解哪种涂层适合您，您必须首先理解这两种工艺的根本差异。方法决定了涂层的最终性能。
PVD：真空中的原子沉积
物理气相沉积是一种在高真空室中进行的高科技工艺。固体源材料（如钛或锆）被汽化成原子或分子状态。
这些汽化粒子随后穿过真空并冷凝到待涂覆的部件上，在其表面形成一层坚固、结合紧密且异常致密的薄膜。此过程在高温下进行，通常在250°C至750°C之间。
粉末涂层：静电吸附和固化
粉末涂层是一种截然不同的非真空工艺。它利用静电荷将干燥的聚合物粉末施加到表面上。
待涂覆的部件被接地，而粉末在喷涂时带正电荷。这种电荷差导致粉末附着在部件上。然后将涂覆好的部件移至固化炉中，热量将粉末熔化成光滑、连续且均匀的壳层。
比较关键性能特征
应用上的差异导致了截然不同的性能结果。每种工艺都在不同领域表现出色。
耐用性和硬度
在硬度和耐磨性方面，PVD是明显的赢家。因为它沉积的是陶瓷或金属层，所以所得表面极其坚硬，耐磨损、耐腐蚀和耐高温。
粉末涂层作为一种聚合物（塑料）涂层，则柔软得多。虽然它能提供出色的防腐蚀和抗冲击保护，但它并非设计用于承受PVD涂层所能处理的严重磨损。
厚度和精度
PVD涂层非常薄，通常在0.5到5微米（μm）之间。这使得PVD成为具有严格工程公差的部件（如切削工具或精密机械零件）的理想选择，因为涂层不会改变部件的尺寸。
粉末涂层会形成一层厚得多的涂层，通常在30到150微米或更厚。这种厚度提供了强大的保护，但可能会干扰需要高精度的部件的组装或功能。
材料和基材兼容性
PVD可以沉积多种材料，包括金属、合金和陶瓷。然而，被涂覆的基材必须能够承受PVD腔体的高温和真空环境。
粉末涂层仅限于施加有机聚合物。基材的主要要求是它能够保持静电荷并承受较低的固化温度而不会变形。
理解权衡：成本与美观
您的最终决定可能会在性能需求与预算和美学目标之间取得平衡。
成本考量
PVD比粉末涂层昂贵得多。 成本由复杂的真空设备、高能耗以及较慢、更复杂的批处理工艺驱动。
粉末涂层是一种高效且可扩展的工业工艺。设备不那么复杂，材料成本更低，吞吐量更高，使其成为各种应用中更具成本效益的解决方案。
视觉效果和颜色选择
粉末涂层提供了几乎无限的选择。 您可以实现可见光谱中的几乎任何颜色，以及各种纹理和饰面，从高光泽到哑光、金属和纹理表面。
PVD提供更有限（但通常是高端）的金属和陶瓷饰面调色板，如金色、黑色、青铜色和石墨色。虽然外观高端，但特定颜色的定制受到更多限制。
为您的产品做出正确选择
选择直接服务于您的组件或产品主要目标的工艺。
- 如果您的主要关注点是最大耐用性和耐磨性： PVD是切削工具、医疗植入物或枪械部件等高性能应用的卓越选择。
- 如果您的主要关注点是具有美学灵活性的经济高效保护： 粉末涂层是建筑金属制品、汽车轮毂和工业设备等产品的理想解决方案。
- 如果您的组件具有极其严格的公差： PVD的微薄特性至关重要，因为厚厚的粉末涂层可能会干扰组装或功能。
- 如果您需要各种定制颜色和纹理： 粉末涂层提供了PVD无法比拟的无与伦比的创作自由。
通过理解每种工艺的核心原理，您可以自信地选择能够为您的应用提供性能、外观和成本之间精确平衡的涂层。

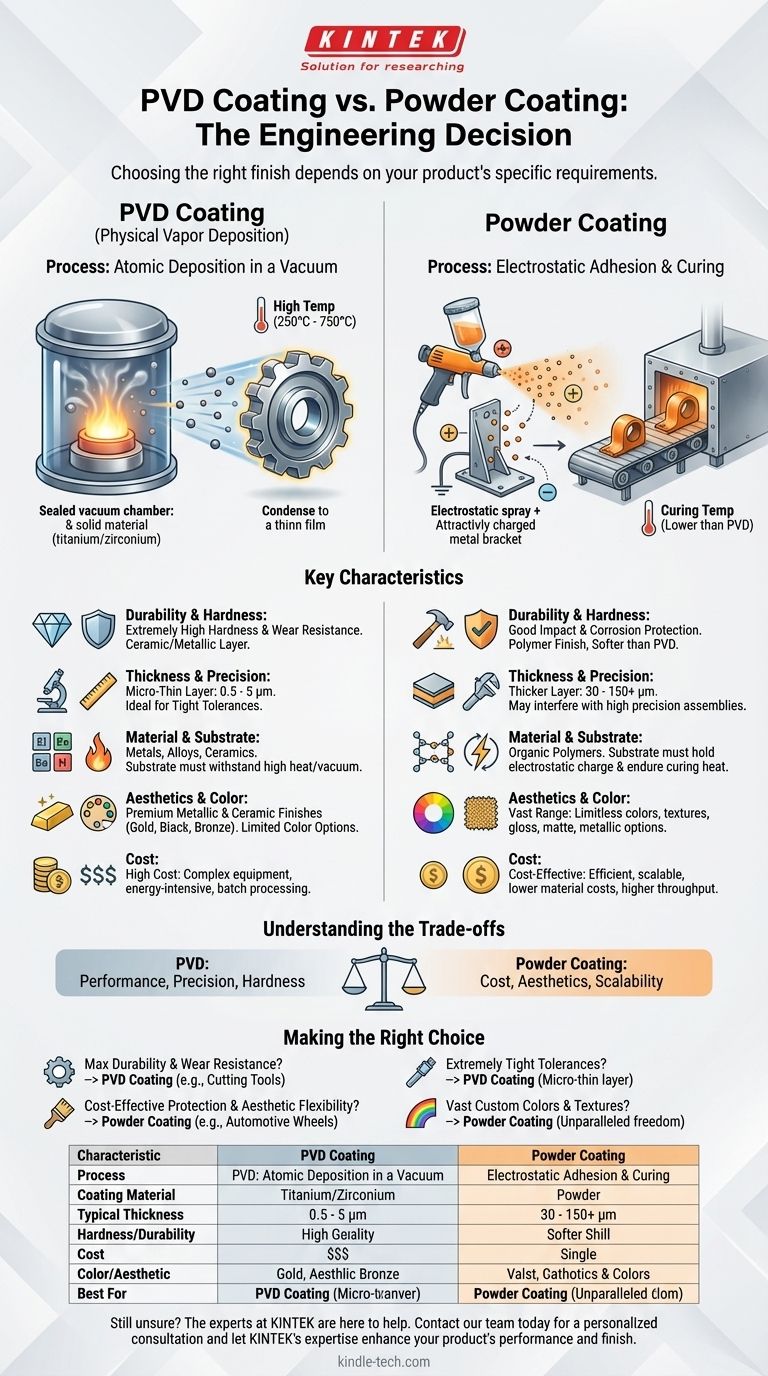

总结表：
| 特性 | PVD涂层 | 粉末涂层 |
|---|---|---|
| 工艺 | 真空原子沉积 | 静电喷涂与热固化 |
| 涂层材料 | 金属、合金、陶瓷 | 聚合物粉末 |
| 典型厚度 | 0.5 - 5 微米 | 30 - 150+ 微米 |
| 硬度/耐用性 | 极高，耐磨 | 良好的抗冲击和耐腐蚀性 |
| 成本 | 高 | 经济高效 |
| 颜色和美学选择 | 有限的金属/陶瓷饰面 | 丰富的颜色和纹理范围 |
| 最适用于 | 高性能部件，严格公差 | 装饰性涂层，经济高效的保护 |
