什么是气相沉积工艺？PVD 和 CVD 薄膜涂层方法指南

简而言之，气相沉积是一系列用于在表面上应用极薄、高性能涂层的工艺。它的工作原理是将源材料转化为气体（蒸气），输送该蒸气，然后使其在目标物体（基材）上凝结成固态薄膜。

气相沉积方法之间的根本区别在于材料是如何转化为蒸气以及如何形成薄膜的。有些方法物理蒸发固体源，而另一些则利用气体之间的化学反应直接在表面上生成新材料。

核心原理：从蒸气到固体薄膜

所有气相沉积技术，尽管存在差异，都建立在三步基础之上。理解这个顺序是理解整个领域的关键。

第一步：蒸气生成

该过程始于从涂层材料中产生蒸气。这可以通过加热固体直至其蒸发、使用电弧使其蒸发，或引入随后会发生反应的前体气体来实现。

第二步：蒸气输送

一旦处于气态，材料必须从其源头输送到基材。这通常在真空或受控的低压环境中进行，以防止污染并确保蒸气颗粒可以自由移动。

第三步：凝结和薄膜生长

当蒸气颗粒到达基材较冷的表面时，它们会凝结回固态。它们原子接原子地排列，生长成一层薄而均匀且通常高度纯净的薄膜。

气相沉积的两大主要家族

气相沉积的“方式”将该领域分为两大类：物理气相沉积（PVD）和化学气相沉积（CVD）。

物理气相沉积（PVD）：物理转移

在 PVD 中，涂层材料从固体源物理转移到基材，而没有发生根本的化学变化。可以将其视为原子级的喷漆过程。

源材料受到能量轰击，导致原子或分子被喷射出来。这些原子或分子穿过真空并附着在基材上。

常见的 PVD 方法包括：

• 热蒸发：一种简单的方法，通过电加热器加热源材料直至其蒸发并凝结在基材上。
• 电弧蒸发：使用强大的低压电弧在源材料（阴极）上移动。这会产生高度电离的蒸气，这意味着原子带有电荷，可以用来加速它们朝向基材，从而形成异常致密的涂层。

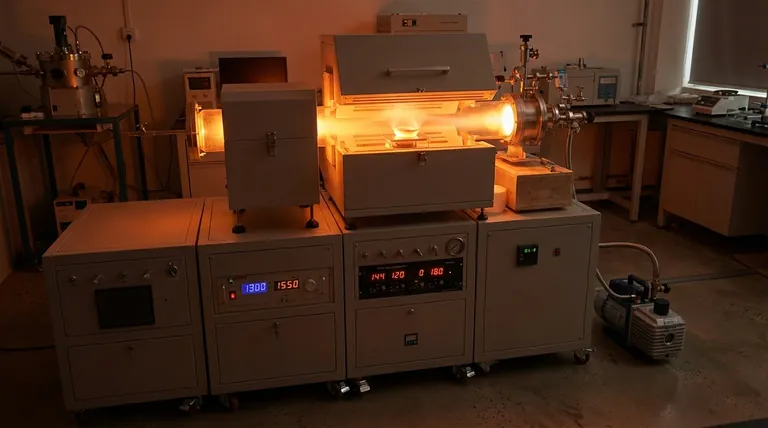

化学气相沉积（CVD）：化学生成

在 CVD 中，薄膜是通过化学反应直接在基材表面上生成的。一种或多种前体气体被引入到含有加热基材的反应室中。

气体在热表面上分解并反应，留下所需的固体材料作为薄膜。副产物气体随后被泵出。

CVD 具有独特的优势，包括能够生长高纯度晶体层，并且由于气体流动的性质，能够均匀涂覆复杂形状。

了解权衡

在 PVD 和 CVD 之间进行选择需要了解它们固有的局限性和优势。这个决定几乎总是涉及温度、覆盖范围和所需薄膜性能之间的权衡。

温度的挑战

CVD 通常需要非常高的温度（通常为 850–1100°C）才能发生化学反应。这种热量可能会损坏或使许多基材材料变形，例如塑料或某些金属合金。

相比之下，PVD 是一种低温工艺，使其适用于更广泛的热敏基材。

覆盖范围的挑战（视线）

PVD 通常是视线工艺。就像一罐喷漆一样，它只能涂覆它能“看到”的表面。这使得难以均匀涂覆带有孔洞或内表面的复杂几何形状。

CVD 在这方面表现出色。因为它使用可以围绕物体流动的气体，所以它提供了出色的“包覆”覆盖（共形性），确保所有表面上的涂层厚度均匀。

薄膜性能的控制

这两种方法都对最终薄膜提供了出色的控制。CVD 参数可以调整以极其精确地控制化学成分、晶体结构和晶粒尺寸。

像电弧沉积这样的先进 PVD 方法会产生高度电离的蒸气。这允许通过偏置电压加速成膜离子，从而形成异常坚硬和致密的涂层。

为您的应用做出正确选择

您的具体目标将决定 PVD 或 CVD 哪种技术更合适。

• 如果您的主要重点是涂覆复杂形状或内表面：CVD 通常是更好的选择，因为它具有出色的共形性和“包覆”能力。
• 如果您的主要重点是在热敏材料上沉积：PVD 是明确的选择，因为它比传统 CVD 在显著较低的温度下运行。
• 如果您的主要重点是在工具上创建极其坚硬、致密的耐磨涂层：电弧蒸发等高能 PVD 方法非常适合，因为它们能够创建紧密结合的薄膜。
• 如果您的主要重点是生长超纯、结构完美的半导体层：CVD 是电子工业实现这一目的的基础技术。

理解这些核心原理使您能够选择实现工程目标所需的精确沉积工具。

总结表：

特点	PVD（物理气相沉积）	CVD（化学气相沉积）
工艺类型	物理转移（蒸发/溅射）	基材表面上的化学反应
典型温度	较低温度	较高温度（850–1100°C）
覆盖范围	视线	出色的共形覆盖
最适合	热敏材料，硬涂层	复杂形状，半导体
