真空热处理炉的技术特点和常识

真空热处理炉的特点

严格的真空密封

要在密闭炉内成功地对金属零件进行热处理，保持真空环境的完整性至关重要。这一严格要求要求严格的真空密封 以保持原有的炉内泄漏率，并保证处理工件的质量和一致性。尤其是炉体的构造必须一丝不苟，以确保气密性。这通常是通过精密焊接技术来实现的，这种技术能最大限度地减少开口数量和潜在泄漏点。

为进一步阐明真空密封的重要性，请参考以下要点：

• 气密焊接:炉体必须进行气密焊接，以形成一道防止大气气体渗透的屏障。这一过程涉及专业技术，以确保不留任何可能导致真空降解的微小缝隙或气孔。

• 尽量减少开口:炉体上的每一个开口都是空气和其他气体进入的潜在通道。因此，设计时必须优先考虑将此类开口减少到最低限度。这不仅能提高真空完整性，还能简化维护和检查过程。

• 密封材料:先进的密封材料，如耐高温垫圈和密封件，可进一步加强真空环境。选择这些材料是因为它们能够承受炉内的极端条件，同时又能保持密封性能。

总之，真空热处理炉对真空密封的一丝不苟是确保热处理工艺质量和可靠性的基石。通过采用气密焊接、尽量减少开口和使用高性能密封材料，真空环境的完整性得以保持，从而保障了经处理金属零件的质量。

加热和隔热材料的使用

在真空热处理炉中，加热和隔热材料的选择对于确保运行效率和处理部件的完整性至关重要。这些材料必须在两个主要方面表现出色：真空兼容性 和高温耐久性.

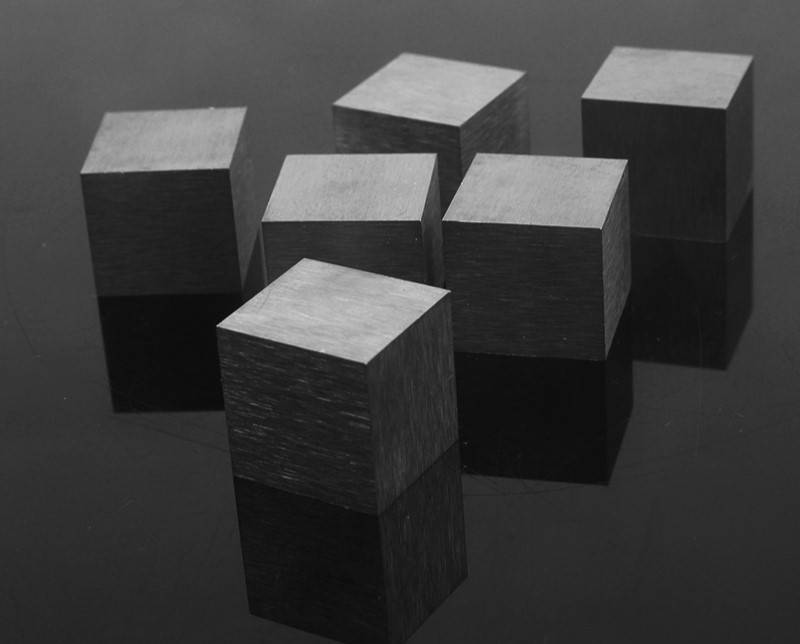

材料如钽,钨,钼和石墨 由于它们具有优异的性能，因此经常被使用。例如，钽和钨具有显著的高温稳定性，即使在极端高温条件下也能保持结构完整性。同样，钼和石墨的蒸汽压较低，这对于在炉内保持稳定的真空环境至关重要。

使用这些材料可确保窑炉在所需温度下运行，而不会影响真空完整性，从而保证热处理工艺的质量和一致性。

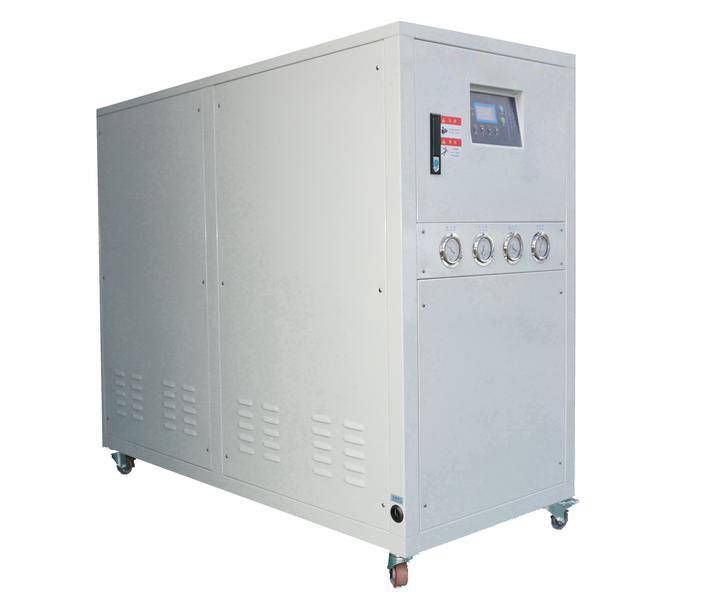

水冷设备

水冷却装置是真空热处理炉的重要组件，旨在保护关键部件免受极端条件的影响。这些设备主要用于冷却炉壳、炉盖和电加热元件，这些部件在高温和真空环境下很容易变形和损坏。

真空热处理炉独特的操作要求决定了水冷设备的必要性。在真空条件下，没有大气压力意味着没有外力来抵消炉子部件的内部热膨胀。如果处理不当，就会导致严重变形甚至结构失效。此外，加热过程中产生的高温会导致材料降解，尤其是热稳定性较低的金属制造的部件。

为了降低这些风险，在炉壳和炉盖周围战略性地布置了水冷套和导管。这些冷却系统通过在可控温度下循环水，有效散热并保持炉子部件的结构完整性。同样，对工件均匀加热至关重要的电加热元件也需要水冷却，以防止过热并确保其使用寿命。

集成水冷装置不仅是一种保护措施，也是提高窑炉运行效率的一个重要方面。通过确保关键部件保持在热极限范围内，这些设备有助于提高真空热处理工艺的整体可靠性和性能。这对于航空航天和汽车制造等对精度和一致性要求极高的行业尤为重要。

总之，水冷设备在真空热处理炉的设计和运行中起着举足轻重的作用。它们对于防止热引起的损坏、确保炉子部件的寿命和效率，从而保持先进制造工艺所要求的高标准是不可或缺的。

低电压和高电流

在真空热处理炉中，电加热元件的设计工作电压较低。这种设计选择对于防止发生辉光放电或电弧放电至关重要，因为辉光放电或电弧放电会对炉子部件造成严重损坏。如果不加以控制，这些放电会损害加热元件和其他关键部件的完整性，从而影响电炉的整体性能和使用寿命。

为了降低此类放电的风险，窑炉的结构设计必须包含几个关键特征。例如，应精心规划加热元件的布局，确保它们之间有足够的间距和绝缘。这有助于降低因距离过近或绝缘不足而发生放电的可能性。此外，使用高质量的专用绝缘材料还能进一步提高加热系统的安全性和可靠性。

此外，窑炉内的电气连接必须坚固耐用，并能有效地处理大电流，而不会造成局部发热或产生火花。这就需要使用粗导体和绝缘良好的连接器，以确保电能顺利、安全地传输到加热元件。通过采取这些措施，窑炉可以保持稳定高效的加热过程，最大限度地降低与低电压和大电流操作相关的风险。

高度自动化

真空热处理炉需要高度自动化，以便精确地协调快速操作，从而确保加热和冷却过程的安全和效率。这种自动化至关重要，原因如下

• 安全协议:自动化系统可以对温度波动和压力变化进行实时监控和响应，确保熔炉在安全参数范围内运行。这种积极主动的方法可最大限度地降低事故风险，并确保所处理金属部件的完整性。

• 工艺效率:自动化可精确控制加热和冷却周期，优化每个流程所需的时间和能源。这不仅能提高熔炉的整体效率，还能降低运营成本。

• 质量稳定:通过自动执行重复性任务，窑炉可以保持稳定的处理过程，从而获得统一和高质量的结果。这对于航空航天和汽车制造等对精度和可靠性要求极高的行业尤为重要。

• 复杂协调:自动系统最适合处理温度突然调整或气体流量变化等快速操作所需的复杂协调。这些系统可以迅速而准确地执行复杂的顺序，确保流程中的每一步都按计划进行。

总之，真空热处理炉的高度自动化对于维护安全、提高效率、确保稳定的质量和管理复杂的操作程序是不可或缺的。

真空热处理常识

冷却气体和真空油

在真空热处理中处理钛合金时，避免使用氮气作为冷却气体至关重要。这是因为氮气有可能发生化学反应，损害合金的完整性。取而代之的是低饱和蒸汽压的真空淬火油 推荐用于淬火工艺。这种油既能确保高效传热，又能将表面污染的风险降至最低。

为保持热处理过程的完整性，炉子应保持在以下真空环境中真空环境 或充满纯氮.这种做法有助于防止吸收水分，因为水分会导致氧化和其他不良影响。所使用氮气的纯度也至关重要；按体积计算，氮气中的氧气含量不应超过 2 ppm，水含量不应超过 5-10 ppm，以确保最佳性能。

相比之下，氮气由于其成本效益和相对安全性，在许多其他应用中通常被用作冷却介质。然而，对于钛合金来说，由于化学反应带来的风险，必须使用其他方法。因此，选择合适的冷却介质是钛合金真空热处理中的一个关键考虑因素，可确保最终产品的质量和安全性。

压力和加热

在真空热处理炉中，控制压力上升率对确保加热过程的完整性和均匀性至关重要。真空热处理炉的主要加热方式是辐射加热，因此必须仔细间隔工件，以实现均匀的热量分布。适当的间距可以防止局部过热，并确保所有工件都能均匀地达到所需的温度。

真空处理的加热温度通常与传统方法一致，但真空环境带来了独特的挑战。例如，由于不存在大气气体，热量传递只能通过辐射进行，这与传统炉子不同，传统炉子中对流也起着重要作用。这就需要使用耐高温材料，例如钽、钨、钼和石墨，这些材料由于蒸汽压较低且能承受极端温度，通常用于真空炉中。

此外，炉子的设计必须考虑到电加热元件的低电压和高电流要求，以防止电弧放电。水冷装置对于炉壳和炉盖等部件至关重要，可降低在高热和真空条件下变形和损坏的风险。这些熔炉的高度自动化确保了所有这些复杂过程的精确协调，从而提高了安全性和效率。

冷却和气体纯度

真空回火炉配备先进的快速冷却装置，可调节水流量，确保冷却过程中的精确温度控制。这对于保持钢、高温合金和钛合金等各种材料的完整性和性能至关重要。

冷却气体的选择并不是随意的，而是由所处理材料的特定化学和物理特性决定的。例如，氮气可有效冷却钢材，但会与钛合金发生化学反应，导致不良的表面污染。因此，氩气具有惰性，是冷却钛合金和高温合金的首选，可确保材料保持所需的机械和化学特性。

此外，冷却气体的纯度在热处理过程中起着至关重要的作用。高纯度气体（如超高纯度氩气）可最大限度地降低引入杂质的风险，以免影响材料的质量。对气体纯度的一丝不苟强调了在真空炉内保持受控环境的重要性，因为即使是微小的杂质也会对最终产品产生重大影响。
