如何应用物理气相沉积 (PVD) 涂层?持久表面增强的分步指南

物理气相沉积(PVD)涂层是通过一种高度受控的工艺来实现的,即在真空环境中蒸发固体材料,然后将其沉积到基材上,形成一层薄而耐用的薄膜。该工艺广泛应用于航空航天、汽车和工具制造等行业,以增强硬度、耐磨性和耐腐蚀性等表面特性。关键步骤包括准备基材、制造真空、汽化目标材料以及将汽化材料沉积到基材上。可引入反应气体来改变涂层的特性,该过程在真空室中进行,以确保清洁度和精度。

要点说明:

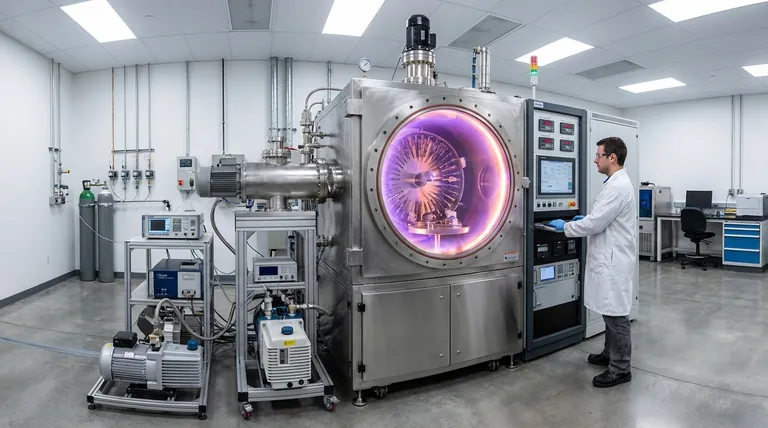

如何应用物理气相沉积 (PVD) 涂层?持久表面增强的分步指南
  1. 基质的制备:

    • 清洁:彻底清洁基材,去除油、灰尘或氧化物等污染物。这一步对于确保涂层的牢固附着至关重要。
    • 预处理:基底可能会经过额外的处理,如蚀刻或离子轰击,以改善表面粗糙度和提高涂层附着力。
  2. 创造真空环境:

    • 将基底和目标材料放置在真空室中,然后抽真空以创造高真空环境(通常为 10³ 至 10-𠞙 托)。这一步骤可确保汽化材料不受污染,并可精确控制。
  3. 目标材料的汽化:

    • 蒸发技术:使用各种方法蒸发目标材料,包括
      • 电子束蒸发:高能电子束加热目标材料,直至其蒸发。
      • 溅射:离子轰击使原子从目标材料中脱落。
      • 阴极电弧蒸发:大电流电弧使目标材料汽化。
      • 热蒸发:目标材料在坩埚中加热直至汽化。
    • 反应气体:可引入氮气或氧气等反应性气体来改变气化材料的成分,形成金属氮化物或氧化物等化合物。
  4. 气化材料的运输:

    • 气化的原子或分子通过真空室传送到基底。这一步骤受真空压力和目标与基底之间距离的影响。
  5. 在基底上沉积:

    • 气化材料凝结在基底上,形成一层均匀的薄膜。可通过以下方法增强沉积过程
      • 离子轰击:离子用于提高涂层的密度和附着力。
      • 等离子辅助:等离子环境可提高涂层的反应性和均匀性。
  6. 沉积后工艺:

    • 质量控制:检查涂层,确保其符合厚度、附着力和性能方面的规范要求。
    • 表面处理:可进行抛光或表面改性等附加处理,以改善涂层的外观或功能。
  7. PVD 涂层的优点:

    • 耐用性:PVD 涂层具有很强的抗磨损、抗腐蚀和抗氧化能力。
    • 精度:该工艺可精确控制涂层厚度和成分。
    • 多功能性:可以使用多种材料作为靶材,并通过调整工艺参数来定制涂层的性能。

通过这些步骤,PVD 涂层可提供高性能的耐用表面,满足现代工业应用的苛刻要求。

汇总表:

步骤 关键细节
基底制备 清洁和预处理(蚀刻、离子轰击),以获得较强的附着力。
真空环境 高真空室(10-³ 至 10-𠞙 托)确保无污染汽化。
蒸发技术 电子束、溅射、阴极电弧或热蒸发方法。
反应性气体 氮气或氧气可改变涂层特性(如金属氮化物/氧化物)。
运输和沉积 气化材料凝结在基底上,形成均匀的薄膜。
沉积后工艺 质量控制和表面处理(抛光、表面改性)以提高性能。

了解 PVD 涂层如何增强您的工业应用--联系我们的专家 立即联系我们的专家 !
