从根本上讲，气相沉积分为两大基本家族。它们是物理气相沉积（PVD）和化学气相沉积（CVD）。虽然这两种技术都是一次一个原子或分子地构建材料以形成超薄薄膜，但它们实现这一目标的方法在根本上是不同的，这决定了它们独特的优势和应用。
关键区别在于：物理气相沉积（PVD）是一个机械过程，用于输送材料，而化学气相沉积（CVD）是一个化学过程，直接在目标表面上形成新材料。理解这一区别是为您的目标选择正确技术If的关键。

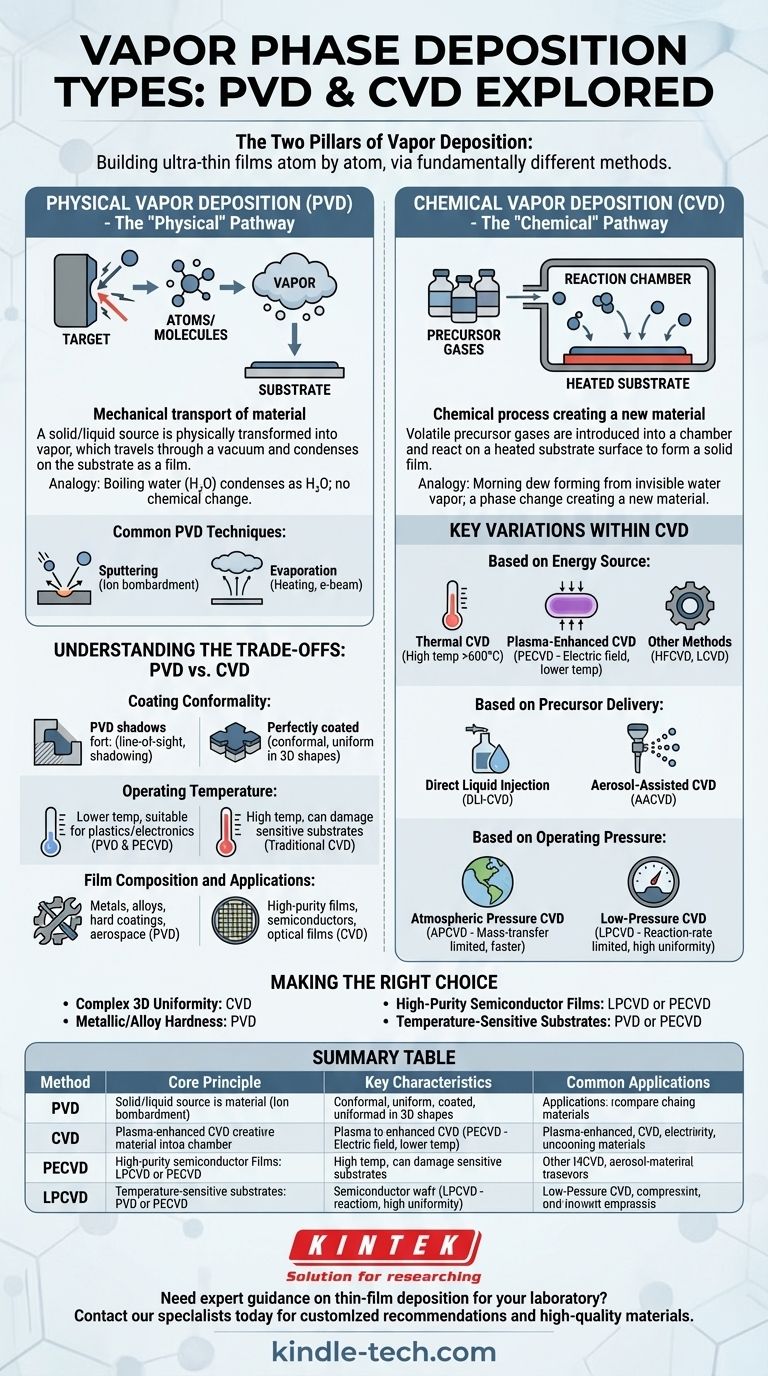

气相沉积的两大支柱
要真正掌握这一领域，您必须首先了解PVD和CVD之间的基本区别。可以将其视为用铲子移动沙子与通过化学反应制造砂岩之间的区别。
物理气相沉积（PVD）：“物理”途径
PVD是一个视线过程，其中固态或液态源材料（称为“靶材”）被物理地转化为蒸汽。然后，这种蒸汽通过真空或低压环境传输，并在基板上凝结成薄膜。
该过程类似于水的沸腾：水本身（H₂O）转化为蒸汽，然后在冷却表面上冷凝，仍然是H₂O。没有发生化学变化。
常见的PVD技术包括溅射（其中离子轰击靶材以喷射原子）和蒸发（其中靶材被加热直到其原子汽化，例如在电子束蒸发中）。
化学气相沉积（CVD）：“化学”途径
CVD涉及将一种或多种挥发性前驱体气体引入反应室。这些气体在加热的基板表面分解和反应，形成固体薄膜。
这是一种真正的化学转化。最终的薄膜是一种新材料，与前驱体气体不同。想象一下清晨的露水（液态水）如何从空气中看不见的水蒸气中形成——一个在草地上形成“薄膜”的相变。
结果是一种高度均匀且通常非常纯净的材料，因为化学反应是精确和受控的。
沉积方法中的关键变化
在两个主要家族中，尤其是在CVD中，存在许多变体，每个变体都针对特定的材料、基板和结果进行了定制。这些子类型通常根据能量的供应方式、前驱体的输送方式或操作压力来定义。
基于能源
用于驱动化学反应的能量是CVD中的主要区别因素。
- 热CVD：这是经典方法，使用高温（通常>600°C）提供前驱体气体反应所需的热能。
- 等离子体增强CVD（PECVD）：该方法使用电场产生等离子体。高能等离子体为反应提供能量，从而可以在低得多的温度下进行沉积。
- 其他方法：诸如热丝CVD（HFCVD）和激光CVD（LCVD）等技术分别使用加热的灯丝或聚焦的激光束来为反应提供局部能量。
基于前驱体输送
化学前驱体如何到达反应室也定义了该过程。
- 直接液体喷射（DLI-CVD）：将液体前驱体精确地喷射到加热的汽化区，然后以气态进入主反应室。
- 气溶胶辅助CVD（AACVD）：首先将液体前驱体转化为细小的气溶胶雾，然后将其输送到加热的反应室中进行沉积。
基于操作压力
反应室内的压力对薄膜的性能有深远的影响。
- 常压CVD（APCVD）：在正常大气压下进行，该过程通常是传质限制的，这意味着沉积速率受前驱体气体到达基板的速度控制。它通常更快、更简单，适用于大规模生产。
- 低压CVD（LPCVD）：在部分真空下进行，该过程是反应速率限制的。前驱体气体充足意味着沉积速率受基板表面化学反应速度的控制，从而获得出色的薄膜均匀性和保形性。
理解权衡：PVD与CVD
在PVD和CVD之间进行选择需要权衡它们对您的特定应用的固有优势和劣势。
涂层保形性
CVD在生产保形涂层方面表现出色，这意味着薄膜在复杂的三维形状以及沟槽或孔隙内部均匀生长。
PVD是一个视线过程。没有直接面向源材料的表面几乎不会接收到涂层，从而产生“阴影效应”。
操作温度
传统的CVD需要非常高的温度，这可能会损坏敏感的基板，如塑料或某些电子元件。
PVD和等离子体增强CVD（PECVD）可以在明显更低的温度下运行，使其适用于更广泛的材料。
薄膜成分和应用
PVD非常适合沉积金属、合金和一些陶瓷化合物。它广泛用于工具的硬质、耐腐蚀涂层以及航空航天部件的致密、耐温薄膜。
CVD是为半导体行业制造极高纯度、化学计量的薄膜（如二氧化硅或氮化硅）的首选方法。它也用于制造光学薄膜。
为您的应用做出正确的选择
您的具体目标将指导您的决定。考虑项目的首要要求，以确定前进的最佳途径。
- 如果您的主要重点是均匀地涂覆复杂的三维物体：CVD是更优的选择，因为它具有出色的保形性。
- 如果您的主要重点是在工具上沉积金属或合金涂层以增加硬度：PVD是一种非常有效且常见的行业标准。
- 如果您的主要重点是在半导体晶圆上沉积高纯度电介质薄膜：则需要一种CVD形式，很可能是LPCVD或PECVD。
- 如果您的主要重点是对温度敏感的塑料或电子元件进行涂层：则需要低温过程，如PVD或等离子体增强CVD（PECVD）。
通过首先确定您的需求是物理传输还是化学创建，您可以自信地驾驭复杂的薄膜沉积世界。
摘要表：
| 方法 | 核心原理 | 关键特性 | 常见应用 |
|---|---|---|---|
| 物理气相沉积 (PVD) | 材料的机械输送 | 视线过程，较低温度，金属/合金涂层 | 工具涂层、航空航天部件、装饰性表面处理 |
| 化学气相沉积 (CVD) | 化学反应产生新材料 | 出色的保形性，高纯度薄膜，通常需要高温 | 半导体器件、光学涂层、均匀的三维涂层 |
| 等离子体增强CVD (PECVD) | 等离子体驱动的化学反应 | 低温操作，良好的台阶覆盖 | 温度敏感基板、电子制造 |
| 低压CVD (LPCVD) | 真空环境反应 | 卓越的薄膜均匀性，反应速率限制 | 高纯度电介质薄膜、半导体制造 |
