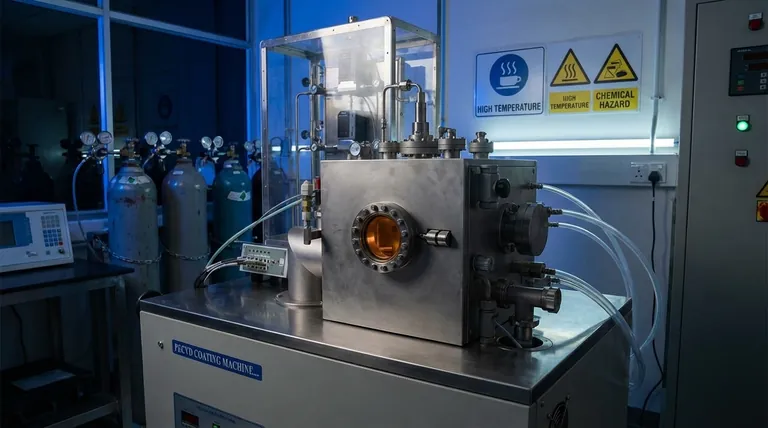

尽管化学气相沉积（CVD）是制造高质量薄膜的强大技术，但它并非没有显著的局限性。其主要缺点源于所需的高温、前驱体化学品的危险性和有限性，以及与设备尺寸和难以进行选择性涂层相关的物流限制。这些因素会限制可涂覆材料的类型，并增加操作复杂性。
CVD的核心缺点是其基本过程的直接结果：利用高热能驱动气相化学反应。这创建了一个强大但不灵活的系统，在温度、材料兼容性和过程控制方面存在重大限制，必须仔细评估。
工艺和材料限制
CVD最显著的障碍通常与工艺本身苛刻的物理和化学条件有关。
高操作温度
CVD的核心化学反应通常需要非常高的温度，通常在 850-1100°C 范围内。
这种极端高温意味着许多潜在的基材，如聚合物、某些金属合金或完全组装的部件，根本无法在不被损坏或破坏的情况下承受该过程。
前驱体化学品挑战
该工艺依赖于可作为气体输送的挥发性前驱体化学品。寻找 高挥发性但无毒且非自燃性 的前驱体是一个重大挑战。
这种理想化学品的缺乏会限制可沉积薄膜的类型，或在制造过程中引入显著的安全和处理复杂性。
复杂部件准备
为确保涂层均匀，部件通常必须在放入反应室之前 完全分解成单独的组件。
这一要求增加了大量劳动力、时间和物流复杂性，特别是对于复杂的组件。
物流和设备限制
除了核心工艺之外，与设备及其操作相关的实际限制可能使CVD在某些应用中不切实际。
有限的真空室尺寸
CVD在真空室内部进行，真空室的尺寸决定了可涂覆部件的最大尺寸。这使得 涂覆非常大的表面 或组件变得困难或不可能。
无法现场操作
CVD是一种专业的工业工艺，需要专用、复杂的设备。它通常 无法在现场进行，这意味着部件必须运送到专门的涂层中心，从而增加了交货时间和成本。
选择性涂层困难
前驱体的气态性质意味着它们会在腔室内的所有暴露表面上沉积薄膜。这使得CVD成为一个 “全有或全无”的过程，其中选择性地仅涂覆部件的特定区域极其困难，并且通常需要复杂的掩膜。
成分控制方面的挑战
对于需要精确材料混合的高级应用，CVD带来了独特的困难。
合成多组分薄膜
用多种材料（例如，复杂合金）制造薄膜具有挑战性。每种前驱体化学品具有不同的蒸汽压、反应速率和生长特性。
这种差异使得难以均匀控制最终成分，通常会导致 非均质薄膜，其中材料比例在整个表面上不一致。
理解权衡
CVD的缺点并非随意，它们是其主要优点的直接权衡。
质量与温度
高工艺温度是一个主要缺点，但它也提供了形成 高纯度、致密且结晶良好薄膜 所需的能量。涂层质量与高能环境直接相关。
共形涂层与选择性
工艺的气相性质是其“全有或全无”缺点的原因。然而，正是这一特性使得CVD能够产生 出色的“包覆”性能，共形涂覆复杂形状和内部表面，这是视线工艺无法达到的。
纯度与前驱体危害
制造极高纯度薄膜的目标通常需要使用 高反应性前驱体化学品。这种反应性确保了清洁反应，但它也使得化学品难以处理。
为您的应用做出正确选择
根据您的项目目标评估这些缺点对于做出明智的决定至关重要。
- 如果您的主要重点是热稳定基材的最大薄膜质量和纯度： CVD通常是更好的选择，前提是您可以管理操作限制。
- 如果您正在使用对温度敏感的材料，如聚合物或某些合金： 您必须考虑低温变体，如等离子体增强CVD（PECVD），或探索其他方法，如物理气相沉积（PVD）。
- 如果您需要在大型组件的特定区域进行选择性涂层： CVD的“全有或全无”性质使其不适合；其他方法，如溅射或热喷涂可能更实用。
- 如果您正在开发复杂的、多组分合金薄膜： CVD在控制化学计量方面的挑战是巨大的，您必须为广泛的工艺开发做好准备。
了解这些限制是有效利用CVD的强大功能或为您的特定工程目标选择更合适替代方案的第一步。
总结表：
| 缺点类别 | 主要挑战 | 对工艺的影响 |
|---|---|---|
| 工艺与材料 | 高操作温度（850-1100°C） | 限制基材材料；可能损坏部件。 |
| 工艺与材料 | 危险/有限的前驱体化学品 | 增加安全复杂性并限制薄膜类型。 |
| 物流与设备 | 有限的真空室尺寸 | 无法涂覆非常大的表面或组件。 |
| 物流与设备 | 无法进行选择性涂层 | 涂覆所有暴露表面；难以掩膜区域。 |
| 成分控制 | 多组分薄膜的困难 | 难以实现均匀的材料比例（非均质薄膜）。 |
