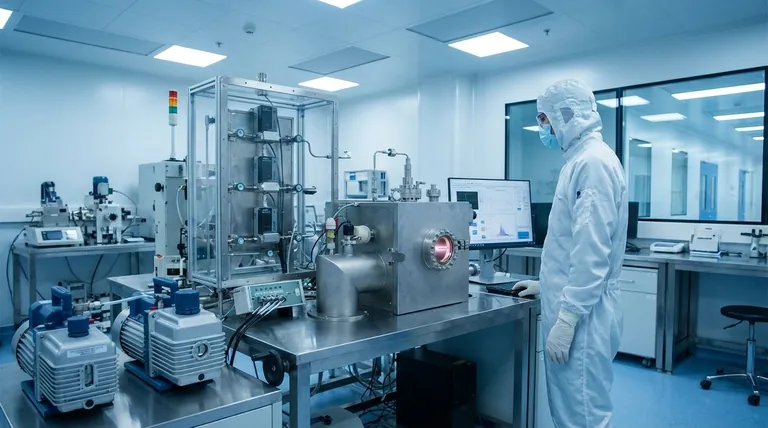

纳米技术中的沉积方法有哪些？掌握Pvd和Cvd以获得优质薄膜

在纳米技术中，沉积方法是用于在表面或基底上施加超薄材料膜（通常只有几个原子厚）的技术。这些方法主要分为两类：物理气相沉积 (PVD)，包括磁控溅射等工艺；以及化学气相沉积 (CVD)，其中前体气体反应形成薄膜。这些技术至关重要，因为它们可以实现对厚度和材料性能的亚纳米级控制。

纳米技术的核心挑战不仅仅是涂覆一层涂层；它关乎在原子层面设计材料的性能。沉积方法的选择——物理或化学——直接决定了所创建的纳米级器件或表面的最终结构、纯度和功能。

纳米级沉积的两大支柱

在最高层面上，沉积技术根据材料从源头传输到基底的方式进行区分。这种区别至关重要，因为它决定了所得薄膜的特性。两大主要家族是物理气相沉积 (PVD) 和化学气相沉积 (CVD)。

物理气相沉积 (PVD)

PVD 包括将材料物理转化为气相，通过真空或低压环境传输，然后凝结到基底上形成薄膜的方法。这本质上是一个机械或热过程。

关键PVD方法：溅射

溅射涉及用高能离子轰击固体源材料，即“靶材”。这种轰击会物理性地将原子从靶材上撞击下来，然后这些原子会移动并沉积到基底上。

磁控溅射是这项技术的一种先进形式，它利用强磁场将电子捕获在靶材附近，从而提高了离子轰击的效率。这使得沉积速率更快，薄膜纯度更高，缺陷更少，使其成为许多纳米技术应用的主力。

化学气相沉积 (CVD)

与PVD不同，CVD是一种化学过程。在这种方法中，基底暴露于一种或多种挥发性前体气体。这些气体在基底表面发生反应或分解，留下所需的固体材料。

CVD工艺

基底通常被加热以提供启动化学反应所需的能量。反应的副产物随后通过气体流动被清除。由于薄膜是通过表面化学反应形成的，CVD在创建均匀、共形层方面表现出色，可以覆盖复杂的、三维的纳米结构。

CVD对纳米技术至关重要的原因

CVD能够生长难以通过其他方式生产的高度特定材料。它是创建先进材料（如碳纳米管和用于微电子的高纯度硅层）的关键方法，构成了许多下一代纳米技术的支柱。

理解权衡：PVD vs. CVD

选择正确的沉积方法需要理解不同技术之间固有的权衡。正确的选择完全取决于所沉积的材料和所需的结果。

纯度和密度

PVD方法，特别是磁控溅射，以生产非常致密且纯度极高的薄膜而闻名。真空环境最大限度地减少了不需要的污染物夹杂。

共形性和覆盖率

CVD在涂覆复杂形貌方面是明显的赢家。由于沉积是由表面化学反应驱动的，它可以均匀地涂覆复杂的、非视线结构，而PVD通常仅限于源头正前方的区域。

温度和基底兼容性

CVD工艺通常需要非常高的基底温度来驱动化学反应。这可能会损坏或破坏敏感的基底，例如塑料或某些电子元件。许多PVD工艺可以在低得多的温度下进行。

为您的纳米技术目标选择正确的方法

PVD和CVD之间的决定不是哪个“更好”，而是哪个是特定工程任务的正确工具。

如果您的主要重点是在相对平坦的表面上创建超纯、致密的金属或陶瓷涂层：磁控溅射等PVD方法在纯度和密度控制方面表现优越。
如果您的主要重点是涂覆复杂的3D纳米结构或生长特定材料（如碳纳米管）：CVD是理想的方法，因为它具有出色的共形性和化学特异性。
如果您的主要重点是在对温度敏感的基底上沉积薄膜：低温PVD工艺几乎总是更实用和有效的解决方案。

最终，选择正确的沉积技术是在纳米尺度上工程功能材料的基础步骤。

总结表：

方法	关键工艺	主要优势	最适合
PVD (例如，溅射)	真空中的物理气相传输	高纯度、致密薄膜、较低温度	平坦表面上的金属/陶瓷涂层
CVD	前体气体的化学反应	复杂3D结构上的出色共形性	涂覆复杂的纳米结构，生长特定材料（例如，碳纳米管）
