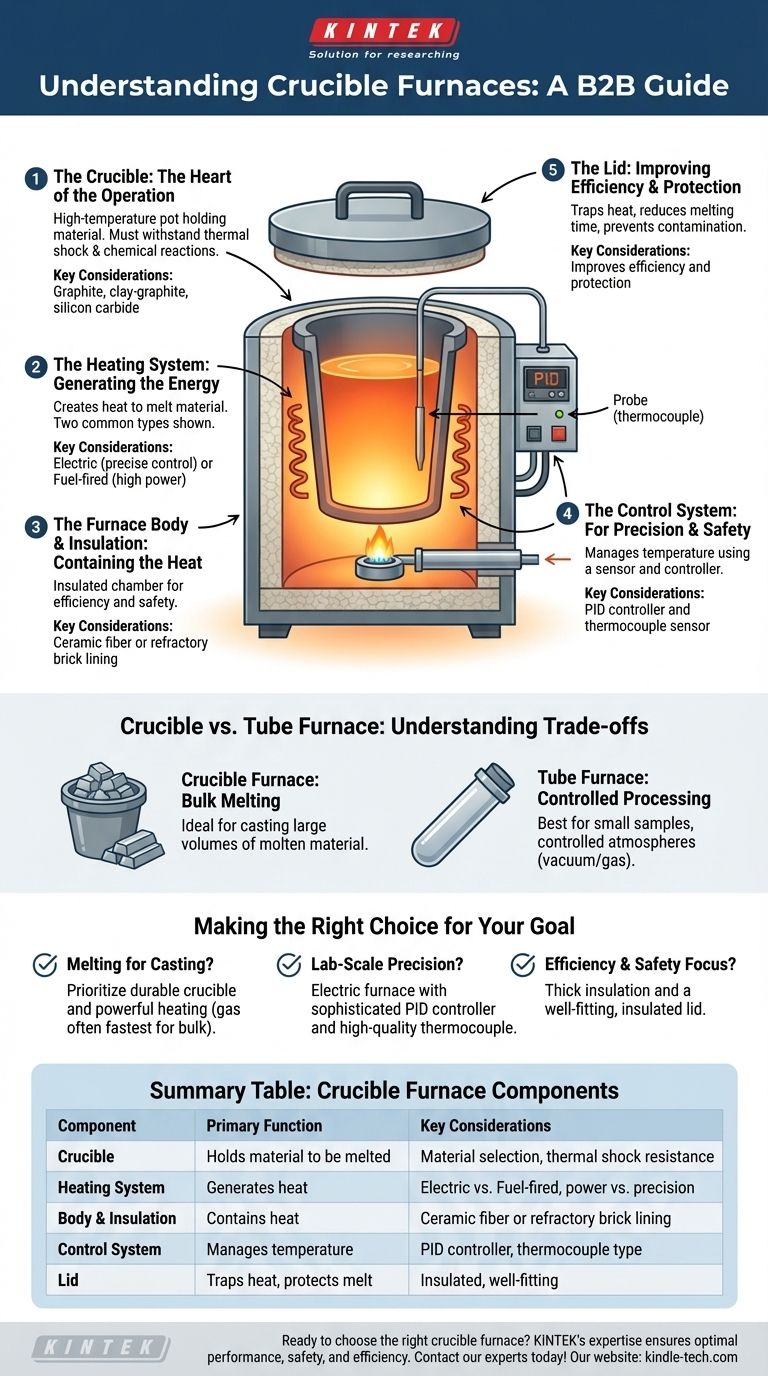

坩埚炉主要由两个主要部件组成:加热元件和坩埚。加热元件负责产生热量,然后将热量传递到放置待熔材料的坩埚中。坩埚通常由石墨、粘土或碳化硅等可承受高温的材料制成。
加热元件:
加热元件可以是电加热元件,也可以是气加热元件。在电炉中,加热元件通常由高电阻材料制成,电流通过时会产生热量。在燃气炉中,燃烧器使用燃气或油来产生热量。热量直接传向坩埚,熔化坩埚内的材料。坩埚:
- 坩埚是用来盛放熔化材料的容器。它必须由能够承受极端温度而不会熔化或降解的材料制成。常用的坩埚材料包括耐高温和热冲击的石墨和在高温下具有良好导热性和强度的碳化硅。粘土坩埚也有使用,特别是在传统或小规模应用中。其他成分:
- 耐火底座: 坩埚由耐火底座支撑,耐火底座是一种可承受高温和抗热震的材料。
- 烧结室: 该区域内衬耐火材料,以保护炉子结构免受燃烧器产生的高温影响。
- 可旋转炉盖: 坩埚通常配有一个盖子,用于盖住坩埚,有助于保持热量和减少热量损失。这种盖子可以旋转,便于接触坩埚。
- 排气系统: 窑炉包括一个排气通道或烟道,用于排放熔化过程中产生的气体,确保工作环境安全。
倾斜装置: 有些坩埚炉配备了可使窑炉倾斜的装置,便于从坩埚中倾倒熔融材料。
设计和变化:
