从本质上讲，薄膜沉积是将一层材料（通常只有纳米厚）施加到基板上的过程。这些技术大致分为两大类：物理气相沉积（PVD），其中材料被物理转移；以及化学沉积，其中通过化学反应在基板上形成新材料。主要例子包括溅射和蒸发（PVD），以及用于化学方法的化学气相沉积（CVD）和原子层沉积（ALD）。
核心挑战不仅仅是知道沉积技术的列表，而是要理解每种方法都代表着不同的权衡。您的选择将始终是薄膜质量、沉积速度、材料兼容性和工艺成本之间的平衡。
沉积的两大支柱：物理与化学
沉积技术的基本区别在于薄膜材料如何到达基板表面。这种差异决定了薄膜的特性和工艺的复杂性。
物理方法：移动原子
在物理气相沉积（PVD）中，固态或液态源材料被转化为蒸汽，并物理传输到基板上，在那里它凝结形成薄膜。该过程几乎总是在高真空环境中进行，以确保纯度。
化学方法：用分子构建
在化学沉积中，将前驱化学物质（气体或液体）引入基板。然后通常通过加热或等离子体引发化学反应，导致前驱物分解并在表面形成新的固体薄膜。
关键物理技术概述（PVD）
PVD方法是沉积金属、合金和许多陶瓷化合物的主力。它们因制造致密、高纯度的薄膜而受到重视。
溅射：原子台球
溅射使用高能离子（通常是氩气）轰击所需材料的固体“靶材”。这种轰击会从靶材中喷射出或“溅射”出原子，这些原子然后传输并沉积到基板上。它用途广泛，非常适合沉积成分一致的合金和化合物。
热蒸发：温和沉积
这是最简单的PVD方法之一。源材料放置在坩埚中，在真空中加热直至蒸发。蒸汽上升，直线传播，并在较冷的基板上凝结。它非常适合熔点较低的材料，例如用于OLED的铝或有机化合物。
电子束蒸发：高精度
电子束（E-Beam）蒸发是热蒸发的一种更先进的形式。它使用高能电子束来加热源材料。这使得沉积具有非常高熔点的材料（如二氧化钛或二氧化硅）成为可能，并提供了对沉积速率更大的控制。
关键化学技术概述
化学沉积方法对于制造高度均匀和保形的薄膜至关重要，这在半导体制造和复杂形状涂层中至关重要。
化学气相沉积 (CVD)：高温合成
在CVD中，前驱气体流过加热的基板。高温引发化学反应，沉积一层固体薄膜。CVD是半导体行业生产高质量二氧化硅和氮化硅薄膜的基石，但其高温要求可能会限制可使用的基板类型。
原子层沉积 (ALD)：终极保形性
ALD是CVD的一个独特子集，它一次构建一层原子厚的薄膜。它使用一系列自限制的化学反应。此过程提供了对薄膜厚度的无与伦比的控制，并且可以完美地涂覆极其复杂的高深宽比结构。权衡是它比其他方法慢得多。
基于溶液的方法：简单和规模化
像旋涂、浸涂和喷雾热解这样的技术是无需真空的化学方法。将液体化学前驱物（溶胶-凝胶）应用于基板，然后加热以驱动反应并固化薄膜。这些方法简单、成本低且可扩展，但通常产生的薄膜密度和纯度低于基于蒸汽的技术。
理解权衡
选择正确的技术需要清楚地了解项目的优先事项。没有一种方法是普遍优越的。
保形覆盖：涂覆复杂形状
均匀涂覆非平坦表面的能力称为保形性。ALD提供近乎完美的保形性，使其成为3D纳米结构的理想选择。相比之下，PVD方法是“视线”过程，难以涂覆侧壁或复杂地形。
沉积速率与薄膜控制
速度和精度之间存在直接的权衡。溅射和蒸发相对较快，每分钟沉积几纳米。另一方面，ALD极其缓慢，每分钟沉积不到一纳米，但提供埃级的控制。
工艺温度和基板兼容性
像传统CVD这样的高温工艺可能会损坏敏感基板，如塑料或某些电子元件。PVD技术和像等离子体增强CVD (PECVD)这样的专业方法可以在低得多的温度下运行，从而扩大了兼容基板的范围。
为您的应用选择正确的技术
您的选择必须由您的主要目标驱动。
- 如果您的主要重点是最终精度和涂覆复杂的3D结构： 由于其原子级控制和完美的保形性，ALD是无与伦比的选择。
- 如果您的主要重点是以高速沉积高质量金属或光学涂层： 溅射（PVD）在薄膜质量和工业吞吐量之间提供了极好的平衡。
- 如果您的主要重点是为OLEDs沉积敏感的有机材料或为电子产品沉积简单的金属： 热蒸发（PVD）是一种具有成本效益且温和的方法。
- 如果您的主要重点是低成本、无真空地进行快速原型制作或涂覆大面积区域： 像旋涂或喷雾热解这样的基于溶液的方法是最实用的选择。
通过将每种技术的独特优势和劣势与您的最终目标相匹配，您可以自信地选择将带来成功结果的沉积方法。
摘要表：
| 技术 | 类型 | 关键特性 | 最适合 |
|---|---|---|---|
| 溅射 (PVD) | 物理 | 高质量、致密薄膜 | 金属、合金、光学涂层 |
| 热蒸发 (PVD) | 物理 | 简单、低温 | OLEDs、简单金属 |
| CVD | 化学 | 高质量薄膜 | 半导体（例如，SiO₂） |
| ALD | 化学 | 原子级控制、完美保形性 | 3D纳米结构、精密涂层 |
| 基于溶液的（例如，旋涂） | 化学 | 低成本、可扩展 | 快速原型制作、大面积 |
准备好为您的实验室找到完美的薄膜沉积解决方案了吗？ 正确的技术对于实现您的研究所需的薄膜质量、均匀性和性能至关重要。在 KINTEK，我们专注于为您所有的沉积需求提供高质量的实验室设备和耗材。我们的专家可以帮助您选择理想的 PVD 或化学沉积系统——无论是用于金属涂层的溅射设备还是用于超薄膜的 ALD 反应器——确保您的项目取得成功。立即联系我们讨论您的具体应用并获得个性化建议！

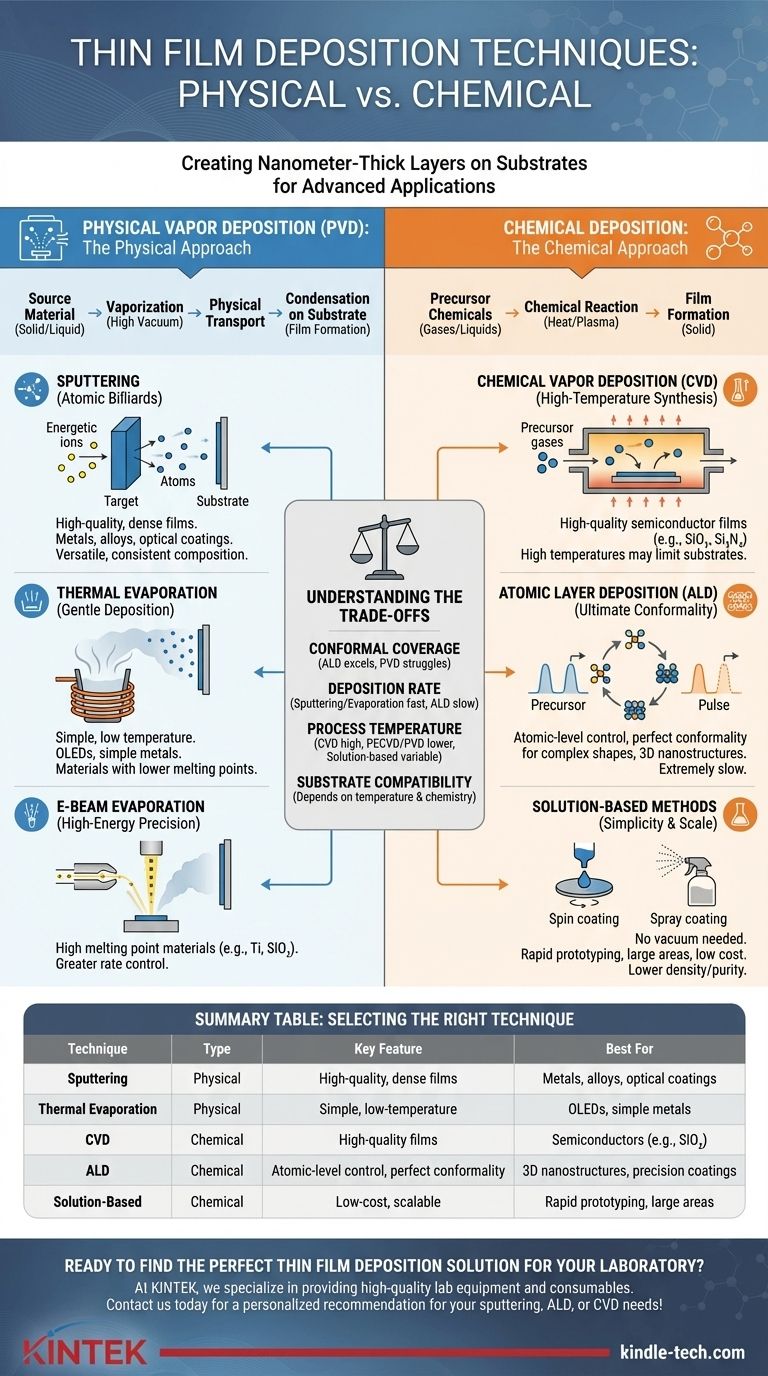

图解指南
