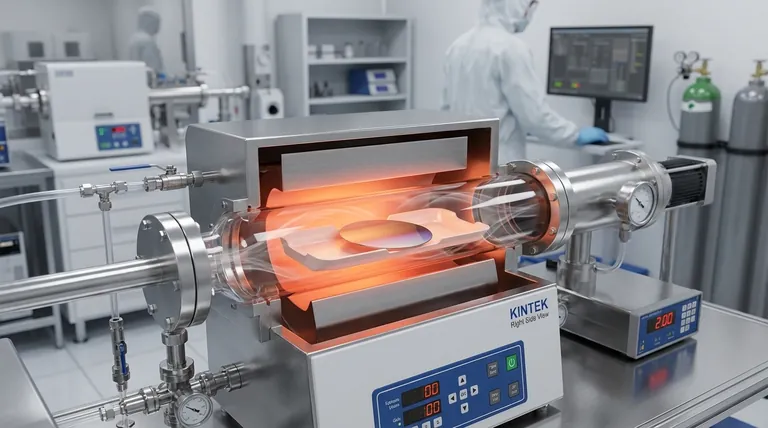

化学气相沉积的衬底材料是什么?高质量薄膜的基础


化学气相沉积(CVD)中,衬底是薄膜生长的基础材料或表面。它充当气态化学前驱物反应形成固体层的物理基础。虽然多晶硅和二氧化硅等材料是使用CVD生产的,但它们通常是正在沉积的薄膜,而不是衬底本身。

衬底不仅仅是一个被动的载体;它是CVD过程中的一个主动组成部分。其物理和化学性质——如晶体结构、热稳定性和表面质量——至关重要,因为它们直接决定了最终沉积薄膜的质量、结构和性能。

衬底的核心功能

衬底为整个沉积过程提供了模板和反应位点。理解其作用是理解CVD的基础。

生长的基础

衬底为化学反应的发生提供了必要的表面积。前驱体气体被引入含有加热衬底的腔室中,薄膜开始直接在其表面上逐分子形成。

控制薄膜性能

对于许多先进应用,衬底的原子排列至关重要。衬底的晶格可以充当模板,引导沉积的薄膜以相似的、高度有序的结构生长,这个过程称为外延生长

确保工艺稳定性

CVD过程通常涉及非常高的温度和反应性化学物质。衬底必须能够在不熔化、不变形或与前驱体气体发生不良反应的情况下承受这些苛刻的条件。

化学气相沉积的衬底材料是什么?高质量薄膜的基础

衬底与沉积薄膜:一个关键的区别

一个常见的混淆点是起始材料(衬底)与所创建的材料(薄膜)之间的区别。

起始材料(衬底)

这是放置在CVD反应器中的基本组件。衬底的选择完全取决于最终应用。常见的例子包括:

  • 硅晶圆:半导体工业的基石。
  • 蓝宝石:用于高性能LED和专业电子设备。
  • 玻璃或石英:常用于显示器和光学元件。
  • 金属和陶瓷:用于在工具上形成坚硬的保护涂层。

形成的层(薄膜)

这是在衬底上生长的新材料。参考文献中提到的材料是薄膜的绝佳示例。

  • 多晶硅:常沉积在衬底上用于太阳能电池制造的薄膜。
  • 二氧化硅:在硅晶圆上生长的薄膜,用作微芯片中的电绝缘体。

理解权衡

选择衬底是在性能要求与实际限制之间进行权衡的过程。做出错误的选择可能会损害整个过程。

成本与性能

最高质量的衬底,如单晶蓝宝石或碳化硅,极其昂贵。对于要求较低的应用,像玻璃或较低等级的硅晶圆等更具成本效益的衬底可能就足够了,即使它会产生一个不太完美的薄膜。

材料兼容性

衬底和薄膜必须在化学和物理上兼容。一个主要关注点是热膨胀系数。如果在加热和冷却过程中衬底和薄膜的膨胀和收缩速率不同,巨大的应力可能导致薄膜开裂或剥落。

工艺限制

衬底的特性可能会限制你可以使用的CVD技术。例如,熔点低的衬底不能用于高温热CVD工艺,迫使使用等离子体增强CVD(PECVD)等低温方法。

为您的目标做出正确的选择

理想的衬底总是由最终产品的预期用途来定义的。

  • 如果您的主要重点是高性能微电子:您的选择必须是高纯度的单晶衬底,如硅晶圆,以确保半导体薄膜的完美外延生长。
  • 如果您的主要重点是耐用、保护性涂层:关键在于具有优异热稳定性和表面附着力的衬底,例如钢或陶瓷刀具。
  • 如果您的主要重点是大面积光学显示器或太阳能电池:您的决定将取决于寻找一种低成本衬底,如玻璃或特种聚合物,它能提供光滑、稳定的表面。

最终,选择正确的衬底与沉积化学本身一样关键,因为它定义了您最终产品的构建基础。

摘要表:

属性 对CVD衬底的重要性
热稳定性 必须能够承受高温工艺而不会降解。
晶体结构 决定外延薄膜生长的质量(例如,用于半导体)。
表面质量 光滑、清洁的表面对于均匀的薄膜附着至关重要。
热膨胀 必须与薄膜兼容,以防止开裂或分层。
化学惰性 不应与前驱体气体反应,否则会污染薄膜。
