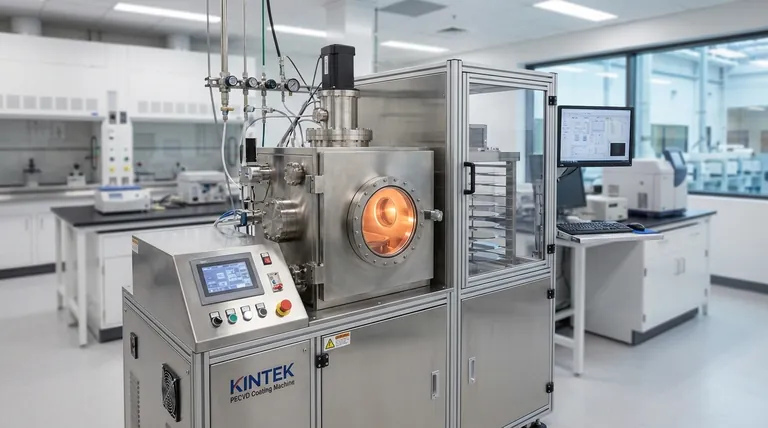

什么是Cvd及其示例？实验室培育钻石和微芯片制造过程指南

从本质上讲，化学气相沉积（CVD）是一种复杂精密的制造工艺，用于制造高性能固体材料，通常以薄膜或涂层形式存在。它的工作原理是将气体（“前驱体”）引入一个腔室，气体在该处发生化学反应或分解，将材料层沉积到称为基底的目标物体上。一个突出的例子是实验室培育钻石的制造，其中富含碳的气体将纯碳沉积到微小的钻石晶种上，使其生长成更大、无瑕的宝石。

化学气相沉积不仅仅是一种涂层方法；它是一种“自下而上”的技术，用于逐原子构建材料。这种精度使得制造出对现代技术至关重要的、极其纯净、均匀和高性能的薄层成为可能，这些技术从微芯片到先进的合成材料无处不在。

CVD工艺的工作原理

要真正理解CVD，最好将其分解为基本步骤。整个过程在一个受控的真空腔室内进行，以确保纯度和防止污染。

关键要素

每种CVD工艺都涉及三个主要组成部分：

基底（Substrate）：将被涂覆的物体或材料。这可能是一个硅晶圆、一个微小的钻石晶种或一个金属工具。
前驱体气体（Precursor Gas）：一种或多种含有所需沉积材料原子的挥发性气体。例如，使用含碳气体（如甲烷）来制造钻石。
能量（Energy）：一种能量来源，通常是高温（通常高于500°C），用于触发化学反应。

分步沉积过程

该过程按精确的顺序展开。

引入（Introduction）：将前驱体气体引入装有加热基底的真空腔室中。
活化（Activation）：高温为分解气体分子成其活性组分提供能量。
沉积（Deposition）：这些单个原子或分子穿过腔室并落在基底表面。
形成（Formation）：原子与基底和彼此键合，逐渐形成固体、均匀且高纯度的薄膜或晶体结构。

CVD实际应用的实例

虽然这个概念可能听起来很抽象，但CVD是我们接触到的许多高性能产品的基础技术。

示例 1：制造实验室培育钻石

这是最著名的应用。一块小的、薄的钻石片（称为晶种）被放置在腔室中。腔室被加热到大约800°C并充满富含碳的气体。气体被电离，分解成纯碳原子，这些原子附着在晶种上，逐层生长出新的钻石。

示例 2：制造电子元件

CVD在半导体行业中是不可或缺的。它用于沉积制造微芯片所需的超薄、完全均匀的薄膜。这些薄膜可以是绝缘体（如二氧化硅）或导体，构成了所有现代电子设备运行的复杂电路。

示例 3：应用耐用保护涂层

CVD用于在钻头和刀片等工业工具上应用超硬、低摩擦的涂层。这通过保护它们免受磨损和热量的影响，显著延长了其使用寿命、耐用性和性能。

理解权衡和关键因素

CVD过程的成功并非一蹴而就；它依赖于对几个关键变量的精确控制。管理不当可能导致沉积质量不佳。

温度和压力的重要性

温度必须足够高以激活化学反应，但又不能高到损坏基底。必须仔细控制真空压力，以确保环境的纯净并管理气体分子的流动。

前驱体气体的作用

气体的选择是根本性的，因为它直接决定了沉积的材料。气体的流速也会影响最终薄膜的生长速率和均匀性。

基底兼容性

基底材料必须能够在CVD过程的高温和化学环境下保持稳定，而不会变形或发生不良反应。基底表面也需要极其干净，以确保沉积的薄膜能够正确附着。

为什么选择CVD？

选择制造工艺完全取决于期望的结果。当精度、纯度和性能是不可或缺的时，就会选择CVD。

如果您的主要关注点是材料的纯度和完美性： CVD是理想的选择，因为它逐原子构建材料，形成了完美的晶体结构，非常适合半导体和高质量钻石。
如果您的主要关注点是创建薄的、保形涂层： CVD擅长沉积完美贴合复杂物体表面轮廓的薄膜，确保完全均匀的覆盖。
如果您的主要关注点是高性能和耐用性： CVD制造的致密、强键合材料具有极高的硬度和抗磨损性，使其在保护涂层方面表现出色。

归根结底，化学气相沉积是一项基础技术，使我们能够以前所未有的精度来设计材料。

摘要表：

关键方面	描述
工艺	一种在真空腔室内逐原子构建材料的“自下而上”技术。
关键组成部分	基底、前驱体气体和能量源（通常是高温）。
主要应用	实验室培育钻石、半导体制造、超硬保护涂层。
主要优势	卓越的材料纯度、均匀且保形的涂层、高性能的耐用性。
