CVD 和 PVD 技术之间有什么区别?选择合适沉积方法的指南

从本质上讲,化学气相沉积 (CVD) 和物理气相沉积 (PVD) 之间的区别在于化学转化与物理转化的不同。CVD 利用前驱体气体之间的化学反应在表面上生长薄膜,而 PVD 则将固体或液态源物理地转化为蒸汽,然后凝结到该表面上。

PVD 和 CVD 的选择不在于哪种方法普遍“更好”,而在于哪种基本过程——物理冷凝还是化学反应——与您的特定材料、几何形状和性能要求相符。理解这种区别是为工作选择正确工具的关键。

基本过程:物理与化学

要真正掌握区别,了解每种工艺如何构建薄膜会很有帮助。它们基于完全不同的原理运作。

PVD:物理冷凝过程

将 PVD 想象成类似于冷窗上结霜的过程。空气中的水蒸气(一种气体)在不与玻璃本身发生任何化学反应的情况下,物理上改变状态成为玻璃上的固体冰层。

在 PVD 中,一种称为靶材的固体源材料在真空室中被汽化。这通过高能离子轰击(溅射)或加热至蒸发(蒸发)等物理手段实现。这些汽化原子然后直线传播并凝结在较冷的基板上,形成薄膜。

CVD:化学反应过程

CVD 更类似于烤蛋糕。您在热烤箱(反应室)中混合气态原料(前驱体气体)。热量驱动气体之间的化学反应,导致一种新的固体材料(“蛋糕”)形成并沉积到“烤盘”(基板)表面上。

所得薄膜是通过反应形成的一种全新材料,而不仅仅是起始材料的冷凝版本。薄膜与基板发生化学键合,形成非常牢固耐用的涂层。

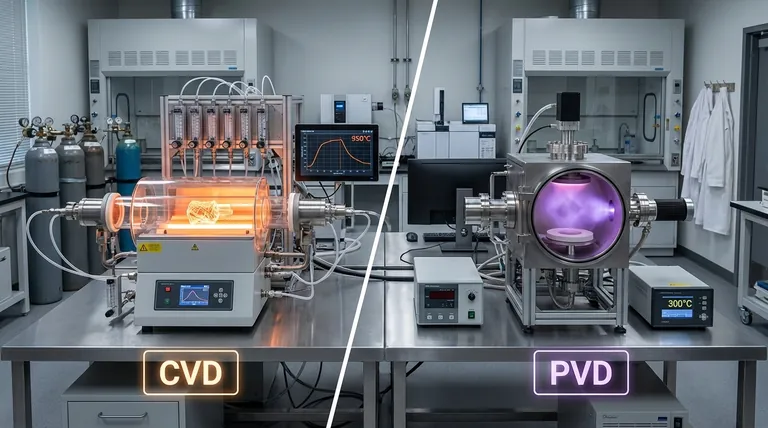

CVD 和 PVD 技术之间有什么区别?选择合适沉积方法的指南

关键区别因素解释

物理过程和化学过程之间的根本差异在其应用和结果中产生了几个关键区别。

起始材料

PVD 中,源材料通常是您想要沉积的材料的固体靶材

CVD 中,源是包含将反应形成最终薄膜的化学元素的前驱体气体的组合。

操作温度

CVD 是一个高温过程,通常在 450°C 到 1050°C 或更高温度下运行。这种热量对于驱动化学反应是必需的。

PVD 是一个相对低温的过程,通常在 250°C 到 450°C 之间运行。物理冷凝的发生不需要高温,因此适用于对温度敏感的基板。

薄膜覆盖和保形性

这是最显著的实际区别之一。PVD 是一个视线过程。由于汽化原子是直线传播的,因此很难均匀涂覆复杂的三维形状、尖锐的角落或内部表面。

相比之下,CVD 具有高度的保形性。前驱体气体在基板周围流动和扩散,使得化学反应可以在所有暴露的表面上同时发生。这即使在最复杂的几何形状上也能形成高度均匀的薄膜。

理解权衡

没有哪种方法本质上更优越;它们只是用于不同任务的不同工具。您的选择涉及明确的权衡。

PVD 的优势:多功能性和简单性

PVD 的较低操作温度使其非常适合涂覆无法承受高温的材料,例如塑料、某些合金和完全组装的部件。该过程通常更安全、更简单,因为它通常避免了许多 CVD 过程中使用的具有高度反应性或有毒的前驱体气体。

CVD 的优势:纯度和附着力

CVD 在生产具有出色附着力的极高纯度、致密薄膜方面是无与伦比的。与基板形成的化学键通常比 PVD 薄膜的机械键更牢固。这与其保形性相结合,使其对于半导体制造等要求严苛的应用至关重要。

灰色地带:反应性过程

重要的是要注意界限可能会变得模糊。例如,反应性溅射是一种 PVD 技术,其中在腔室内引入反应性气体(如氮气或氧气)。溅射出的金属原子在飞行途中或在基板上与该气体反应形成化合物薄膜(如氮化钛)。这混合了物理过程和化学过程。

为您的应用做出正确的选择

选择正确的方法需要将工艺能力与您的最终目标相匹配。

  • 如果您的主要重点是涂覆复杂的三维部件或内部表面: CVD 的保形性是明确的选择。
  • 如果您的主要重点是涂覆对热敏感的材料,如塑料: PVD 的低温工艺是唯一可行的选择。
  • 如果您的主要重点是在相对简单的形状上创建耐磨损或装饰性表面: PVD 通常是最具成本效益和最常见的解决方案。
  • 如果您的主要重点是为电子设备或半导体生长高纯度的晶体薄膜: CVD 因其控制和薄膜质量而成为行业标准。

最终,理解这种核心的化学与物理差异,将使您的决策从简单的比较转变为与您的特定工程目标保持一致的战略选择。

摘要表:

特征 PVD(物理气相沉积) CVD(化学气相沉积)
核心过程 汽化材料的物理冷凝 前驱体气体的化学反应
操作温度 低温(250°C - 450°C) 高温(450°C - 1050°C+)
薄膜覆盖 视线(均匀性较差) 保形性(高度均匀)
理想应用 对热敏感的材料,简单的形状 复杂的三维部件,高纯度电子产品
