心血管疾病与心血管疾病有何区别？全面比较

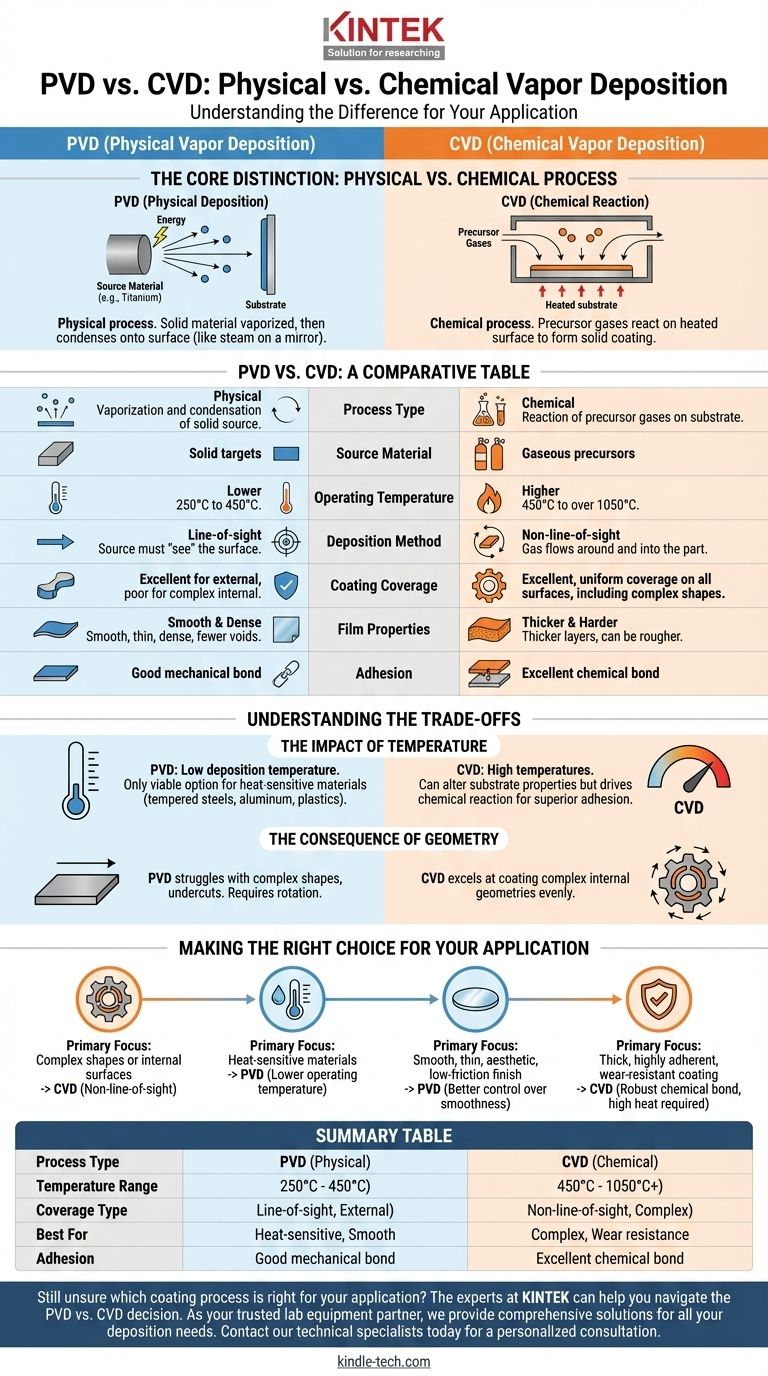

PVD（物理气相沉积）和 CVD（化学气相沉积）是两种广泛使用的在基材上沉积薄膜的技术，但它们在工艺、操作条件和所得涂层性能方面存在显着差异。 PVD 涉及固体材料的物理蒸发（通常在真空中），并在较低温度（250°C~500°C）下将它们沉积到基材上。相比之下，CVD 依赖于气态前体与基材在较高温度（450°C~1050°C）下发生的化学反应。这些差异导致涂层厚度、均匀性、应力和应用适用性的变化。 PVD 通常因其能够沉积更广泛的材料（包括金属和陶瓷）而受到青睐，而 CVD 则擅长生产更致密、更均匀的涂层，特别是陶瓷和聚合物。 PVD 和 CVD 之间的选择取决于所需的涂层性能、基材材料和应用要求等因素。

要点解释：

沉积机制:
- 物理气相沉积 ：涉及通过溅射或蒸发等过程实现固体材料（例如金属、合金或陶瓷）的物理蒸发。然后汽化的原子以视线方式沉积到基板上。
- CVD ：依赖于气态前体和基材之间的化学反应。气态分子在基材表面发生反应，通过多向沉积过程形成固体涂层。
工作温度:
- 物理气相沉积 ：在相对较低的温度下运行，通常在 250°C 至 500°C 之间。这使得它适用于温度敏感的基材。
- CVD ：需要更高的温度，范围为 450°C 至 1050°C，这可能会限制其在某些材料中的使用，但可以形成更致密的涂层。
涂层厚度和均匀性:
- 物理气相沉积 ：与 CVD 相比，产生更薄的涂层 (3~5μm)，密度较低且均匀度较差。该过程速度较快，但可能会在冷却过程中产生压应力。
- CVD ：产生更厚的涂层（10~20μm），更致密且更均匀。然而，高加工温度会引入拉应力和细裂纹。
涂层材料:
- 物理气相沉积 ：可以沉积更广泛的材料，包括金属、合金和陶瓷。这种多功能性使其适合需要不同材料特性的应用。
- CVD ：主要限于陶瓷和聚合物，非常适合需要高化学稳定性和耐热性的应用。
涂层覆盖率:
- 物理气相沉积 ：视线沉积意味着它对于涂覆复杂的几何形状或隐藏表面的效果较差。
- CVD ：多向沉积可以更好地覆盖复杂形状和隐藏区域，使其更适用于复杂的组件。
应用领域:
- 物理气相沉积 ：常用于需要耐磨、耐腐蚀或装饰涂层的行业，如切削工具、医疗器械、消费电子产品。
- CVD ：适合需要高性能涂层的应用，例如半导体制造、航空航天部件和高温环境。
优点和缺点:
- 物理气相沉积的优点:
  - 更低的工作温度。
  - 更快的沉积速率。
  - 能够沉积多种材料。
- 物理气相沉积的缺点:
  - 涂层不太均匀。
  - 复杂几何形状的覆盖范围有限。
- 化学气相沉积的优点:
  - 涂层更致密、更均匀。
  - 更好地覆盖复杂形状。
- CVD的缺点:
  - 更高的工作温度。
  - 更长的沉积时间。

总之，PVD 和 CVD 之间的选择取决于应用的具体要求，包括所需的涂层性能、基材材料和操作条件。 PVD 非常适合需要多功能性和较低温度的应用，而 CVD 更适合复杂几何形状上的高性能涂层。

汇总表：

方面	物理气相沉积	CVD
沉积机制	固体材料的物理汽化（例如溅射、蒸发）。	气态前体和基材之间的化学反应。
工作温度	250°C~500°C（较低，适用于敏感基材）。	450°C~1050°C（更高，涂层更致密）。
涂层厚度	较薄（3~5μm），密度较小，均匀度较差。	更厚（10~20μm）、更致密、更均匀。
涂层材料	金属、合金和陶瓷（范围更广）。	主要是陶瓷和聚合物（范围有限）。
涂层覆盖率	视线，对于复杂的几何形状效果较差。	多方向，更好地覆盖复杂形状。
应用领域	耐磨、耐腐蚀、装饰涂层。	高性能涂料（例如半导体、航空航天）。
优点	更低的温度、更快的沉积、多种材料选择。	涂层更致密，覆盖均匀，非常适合复杂的几何形状。
缺点	涂层不太均匀，复杂形状的覆盖范围有限。	温度越高，沉积时间越长。
