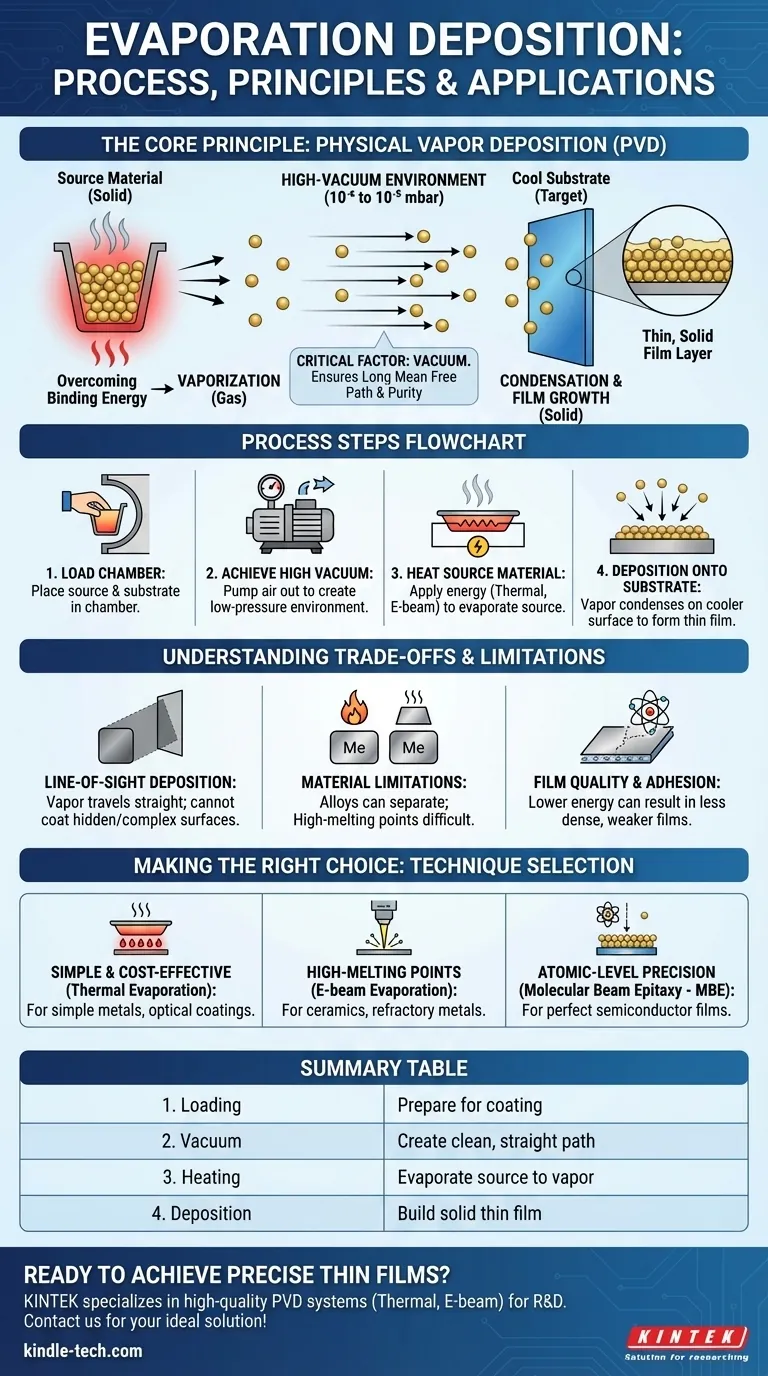

蒸发沉积是薄膜制造中的一项关键技术,其中材料被蒸发,然后沉积到基板上以形成薄而均匀的层。该过程包括加热目标材料直至其转变为气态,然后将这些汽化的原子或分子传输到基材,在那里它们凝结并形成固体薄膜。该方法广泛应用于半导体制造、太阳能电池板生产和显示技术等行业。该工艺可以通过多种方法实现,包括热蒸发、电子束蒸发和溅射,每种方法都有自己的优点和应用。
要点解释:

-
蒸发过程 :
- 将要沉积的材料加热直至达到其汽化点。这可以使用来自钨加热元件或电子束的热能来完成。原子或分子获得足够的能量来克服固相或液相中的结合力并转变为气相。
- 然后,汽化的材料通过真空环境传输至基板。
-
运输 :
- 汽化的原子或分子通过高压真空到达基底。这种真空环境至关重要,因为它可以防止污染并确保汽化材料到达基材而不与其他气体发生反应。
-
沉积 :
- 到达基材后,蒸发的材料凝结并形成均匀的薄膜。薄膜的质量取决于基材温度、沉积速率和真空条件等因素。
-
蒸发沉积方法 :
- 热蒸发 :使用钨加热元件来蒸发目标材料。该方法适用于沉积纯金属、非金属、氧化物和氮化物。
- 电子束(E-beam)蒸发 :采用高能电子束蒸发材料。该方法对于高熔点材料特别有用,通常用于太阳能电池板和玻璃的生产。
- 溅射沉积 :涉及用高能氩气离子轰击目标材料以驱除原子,然后沉积在基材上。该方法对于制造高质量、均匀的薄膜非常有效。
-
应用领域:
- 太阳能电池板 :用于沉积导电金属层,提高太阳能电池的效率。
- OLED显示器 :对于创建 OLED 技术所需的薄导电层至关重要。
- 薄膜晶体管 :用于制造电子设备中使用的晶体管。
-
优点:
- 高纯度 :真空环境确保沉积的薄膜不受污染。
- 均匀度 :该工艺可以沉积非常薄且均匀的层,这对于许多应用至关重要。
- 多功能性 :可用于多种材料,包括金属、氧化物和氮化物。
-
挑战:
- 高真空要求 :保持高真空在技术上具有挑战性且成本高昂。
- 材料限制 :某些材料由于熔点高或其他特性可能不适合蒸发沉积。
- 复杂 :该过程需要精确控制温度、压力和沉积速率等参数。
总之,蒸发沉积是一种在各种工业应用中创建薄膜的通用且广泛使用的技术。通过了解所涉及的关键步骤和方法,人们可以理解获得高质量结果所需的复杂性和精度。
汇总表:
方面 | 细节 |
---|---|
过程 | 材料被蒸发并沉积到基板上以形成薄膜。 |
关键步骤 | 1. 蒸发 2. 运输 3. 沉积 |
方法 | 热蒸发、电子束蒸发、溅射 |
应用领域 | 太阳能电池板、OLED 显示器、薄膜晶体管 |
优点 | 高纯度、均匀性、多功能性 |
挑战 | 高真空要求、材料限制、工艺复杂性 |
