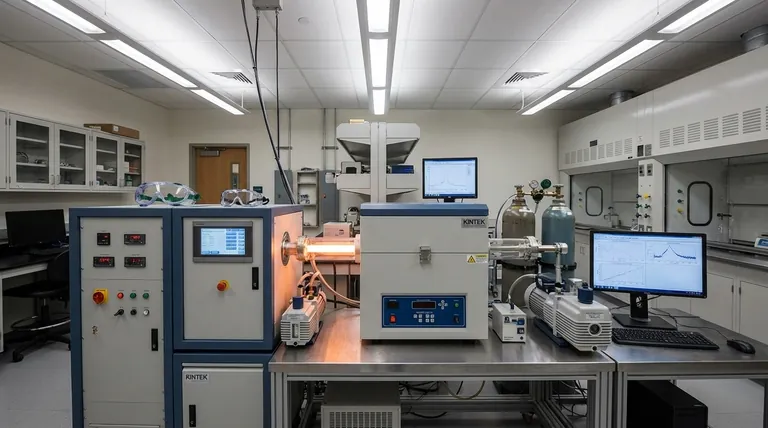

什么是真空沉积工艺？实现原子级精度的涂层

真空沉积的核心是一系列用于在物体（称为基底）上施加极薄、高性能涂层的工艺。这些工艺都在真空腔内进行，这是其功能的关键。这项技术是制造各种现代产品的基础，从眼镜上的防反射涂层到计算机芯片内部的复杂层。

真空沉积的根本目的不仅仅是涂覆表面，而是以原子级精度进行。通过去除空气和其他气体，真空创造了一个受控、无污染的环境，使汽化的涂层材料能够从其源头不受阻碍地到达基底。

为什么真空必不可少

真空本身不仅仅是一个空的空间；它是一个活跃的工具，使整个过程得以进行。如果没有它，沉积高质量薄膜将是不可能的，原因有三。

为了使粒子能够移动

在正常大气压下，来自涂层材料的汽化原子或分子会每秒与空气分子碰撞数十亿次。

它们的平均行程距离，即平均自由程，将小于一毫米。真空消除了这些障碍，使涂层粒子能够沿直线直接到达基底。

防止污染和氧化

许多材料，尤其是在加热到汽化状态时，会立即与空气中的氧气和其他气体发生反应。

这种氧化和污染会破坏最终涂层的化学纯度和性能。真空确保沉积的薄膜仅由预期的材料制成。

支持特定的沉积方法

许多用于汽化源材料的高能技术只能在真空中运行。这些条件对于产生和控制某些工艺所需的等离子体或电子束是必要的。

核心工艺：物理法与化学法

虽然有许多具体的技巧，但它们通常分为两大类：物理气相沉积（PVD）和化学气相沉积（CVD）。

化学气相沉积（CVD）："现场构建"方法

在CVD中，基底被放置在真空腔中，并暴露于一种或多种挥发性前体气体。这些气体本身不是最终的涂层材料，而是化学成分。

然后，在基底表面诱导化学反应，通常通过高温。该反应分解气体并在基底上形成固体薄膜，多余的副产品被泵出。该过程涉及气体传输、吸附到表面、化学反应和薄膜生长等一系列步骤。

物理气相沉积（PVD）："视线"方法

在PVD中，涂层材料以固体形式开始。这种固体“靶材”被物理转化为蒸汽，然后蒸汽穿过真空并在基底上凝结，形成薄膜。表面没有化学反应。

一种常见的PVD方法是溅射。在此过程中，高能离子等离子体轰击固体靶材，物理地将原子从其表面击落。这些“溅射”的原子穿过腔室并沉积到基底上。典型的工业过程包括准备真空、清洁基底、进行涂层，然后将腔室恢复到环境条件。

了解权衡和应用

在不同的真空沉积方法之间进行选择完全取决于最终涂层的所需特性和基底材料的性质。

常见应用

真空沉积的精度使其在众多行业中不可或缺。它用于光学和镜面涂层、切削工具上的耐磨层、防腐蚀屏障和装饰性饰面。

在电子产品中，它对于制造从太阳能电池到硬盘驱动器等各种产品中使用的导电薄膜、半导体层和磁性薄膜至关重要。

多功能性和环境影响

与电镀等传统湿化学涂层方法相比，真空沉积在可沉积材料方面具有巨大的多功能性，包括金属、合金、陶瓷和化合物。

此外，这些工艺对环境的影响大大降低。它们被密封在腔室中，使用极少量的材料，产生的有害废物也少得多。

为您的目标做出正确选择

选择沉积工艺需要平衡材料要求、部件几何形状和成本。

• 如果您的主要重点是在复杂的非平面形状上创建高度均匀的涂层：CVD通常是更好的选择，因为前体气体可以在所有暴露的表面上流动和反应。
• 如果您的主要重点是在较低温度下沉积各种纯金属、合金或化合物：溅射等PVD方法提供了无与伦比的多功能性，并且不太可能损坏对热敏感的基底。
• 如果您的主要重点是耐用性和硬度：PVD和CVD都可以生产异常坚硬、耐磨的涂层，具体选择取决于材料和应用。

最终，真空沉积为以原子精度工程材料表面提供了强大的工具包。

总结表：

关键方面	化学气相沉积 (CVD)	物理气相沉积 (PVD)
核心原理	基底表面的化学反应	固体靶材的物理汽化
涂层均匀性	适用于复杂、非平面形状	视线沉积，最适合简单几何形状
典型应用	半导体层、耐磨涂层	光学涂层、装饰性饰面
工艺温度	通常高温	可低温
材料多功能性	多种化合物	纯金属、合金、陶瓷

准备好用精密涂层来工程您的材料了吗？

无论您需要用于切削工具的耐用、耐磨层，用于电子产品的复杂半导体薄膜，还是高性能光学涂层，KINTEK在真空沉积系统方面的专业知识都是您的解决方案。我们专注于提供先进的实验室设备和耗材，以满足您的特定研究和生产目标。

立即联系我们的专家，讨论我们的真空沉积解决方案如何提升您的产品性能和效率。

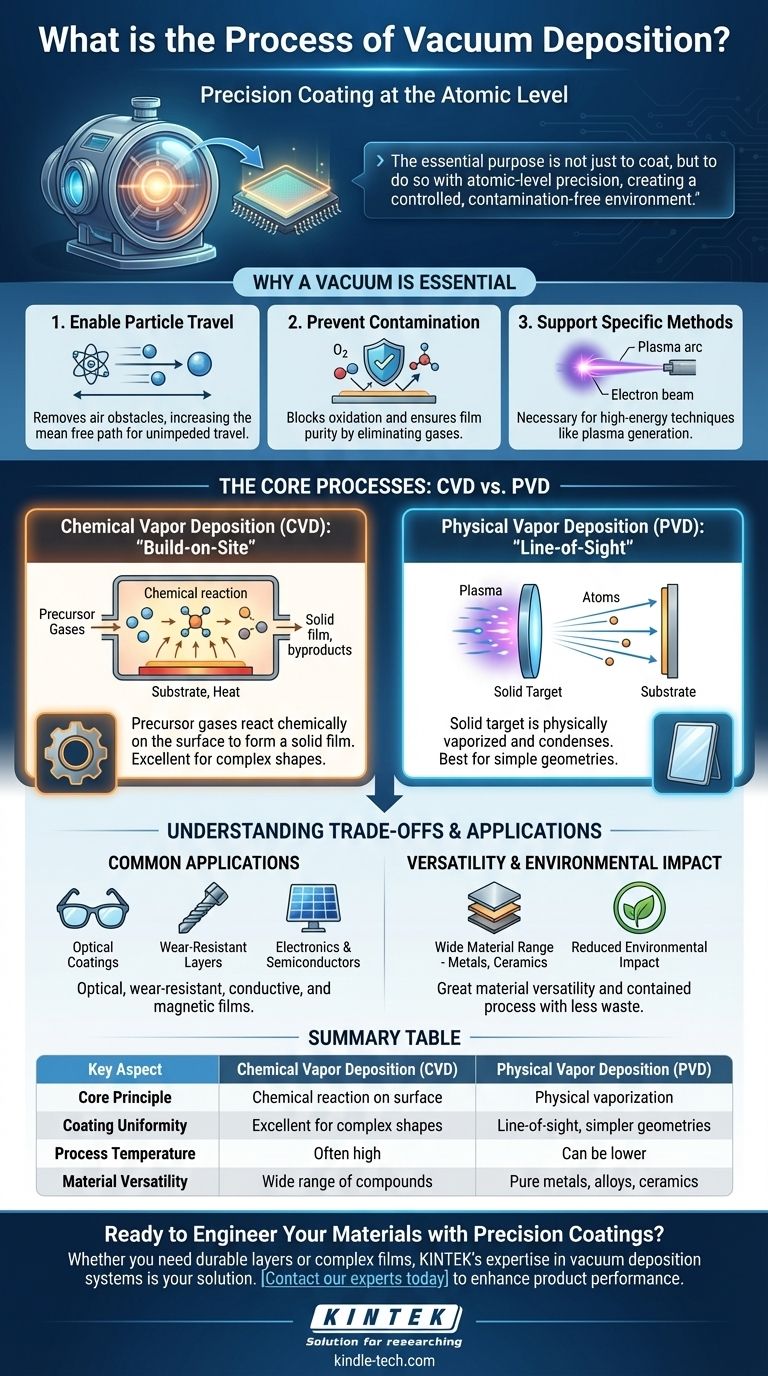

图解指南
