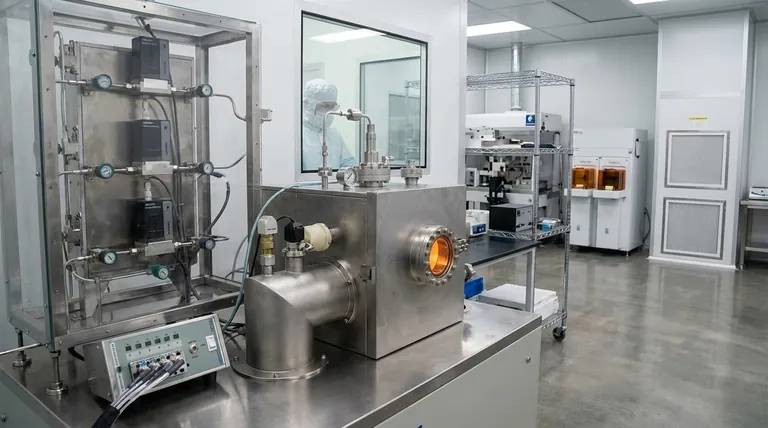

在半导体制造中，薄膜沉积是将一层超薄材料应用于硅晶圆上的基础工艺。这些薄层，通常只有几原子到几微米厚，被精心构建起来，形成构成现代集成电路的功能性电气元件——如晶体管和导线。
薄膜沉积的核心目的不仅仅是覆盖表面，而是精确构建芯片的基本导电层、绝缘层和半导体层。沉积方法的选择是一个关键的工程决策，它直接决定了最终器件的性能、能效和可靠性。
目标：建造一座微观摩天大楼
薄膜沉积是集成电路这座微观多层城市的建造过程。每一层都有特定的用途，其质量至关重要。
从裸晶圆到复杂电路
成品芯片不是一个整体物体，而是数十层图案化层的堆叠。薄膜沉积是逐层在底层基板或前一层之上创建这些层的过程。
改变电学特性
半导体制造中的主要目标是控制电流的流动。沉积用于创建三种基本类型的层：
- 导体（金属）：形成“互连线”，在不同组件之间传输信号。
- 电介质（绝缘体）：防止电流在导线和组件之间泄漏或短路。
- 半导体：形成晶体管，即构成数字逻辑的开关。
对纯度和精度的严格要求
在纳米尺度上，没有犯错的余地。沉积薄膜中几个错位的原子或轻微的杂质都会严重降低现代晶体管的性能。随着芯片特征尺寸的缩小，对这些薄膜的原子级完美性的要求变得越来越迫切。
核心沉积理念
虽然存在许多技术，但它们通常分为两大类：物理气相沉积（PVD）和化学气相沉积（CVD）。
物理气相沉积 (PVD)
将 PVD 视为一种原子尺度的喷漆。在真空中轰击固体源材料（“靶材”）以使其原子被溅射出来。这些汽化的原子直线传播，并在较冷的晶圆上物理凝结，形成薄膜。
化学气相沉积 (CVD)
CVD 更像是烘焙。含有所需原子的前驱体气体被引入到带有晶圆的腔室中。在晶圆表面发生化学反应（通常由热量引发），导致所需原子从气体中“沉淀”出来并形成固体薄膜。不需要的副产品被抽出。
原子层沉积 (ALD)
ALD 是一种高度先进的、顺序性的 CVD 形式。它将过程分解为自限制步骤，每个循环沉积正好一层原子。这为薄膜厚度和均匀性提供了无与伦比的控制，这对于在尖端芯片中创建最复杂的 3D 晶体管结构至关重要。
理解权衡
没有一种沉积方法对所有应用都是完美的。工程师必须根据一套明确的权衡来进行选择。
保形性：覆盖复杂形貌
保形性描述了薄膜覆盖有纹理表面的程度。CVD 和 ALD 具有高度保形性，这意味着它们可以在复杂的 3D 结构上沉积均匀的层。PVD 是一种视线过程，难以均匀覆盖深沟槽的侧壁和底部。
薄膜质量与沉积速度
通常，较慢的工艺会产生更高质量的薄膜。ALD 提供最高质量和控制，但速度也最慢。某些类型的 CVD 在更快的速率下提供了良好质量的平衡，使其适用于对原子精度要求不那么关键的较厚薄膜。
材料和温度限制
要沉积的材料决定了可用的方法。此外，沉积温度是一个主要考虑因素。高温会损坏芯片上先前制造的层，迫使工程师在制造流程的后续步骤中使用等离子体增强 CVD (PECVD) 等低温技术。
将方法与应用相匹配
您选择的沉积技术完全取决于该层在芯片架构中的功能。
- 如果您的主要重点是创建导电金属互连线：PVD 通常是有效沉积纯金属层（尤其是主要布线层）的主力军。
- 如果您的主要重点是沉积均匀的绝缘层或半导体层：CVD 的某种形式通常是最佳选择，它在薄膜质量、保形性和吞吐量之间提供了很好的平衡。
- 如果您的主要重点是构建尖端的 3D 晶体管栅极和高-k 介电材料：ALD 因其原子级精度和完美覆盖复杂纳米级特征的能力而成为不可或缺的选择。
归根结底，掌握薄膜沉积就是掌握了以原子层为单位构建功能物质的艺术。
摘要表：
| 方法 | 核心原理 | 最适合 | 关键优势 |
|---|---|---|---|
| PVD（物理气相沉积） | 真空中的原子级喷漆 | 导电金属互连线 | 纯金属的高沉积速度 |
| CVD（化学气相沉积） | 晶圆表面上的化学反应 | 均匀的绝缘层/半导体层 | 出色的保形性和吞吐量 |
| ALD（原子层沉积） | 顺序的、自限制的反应 | 尖端的 3D 晶体管栅极 | 原子级精度和均匀性 |
