物理气相沉积是如何工作的？高性能薄膜涂层指南

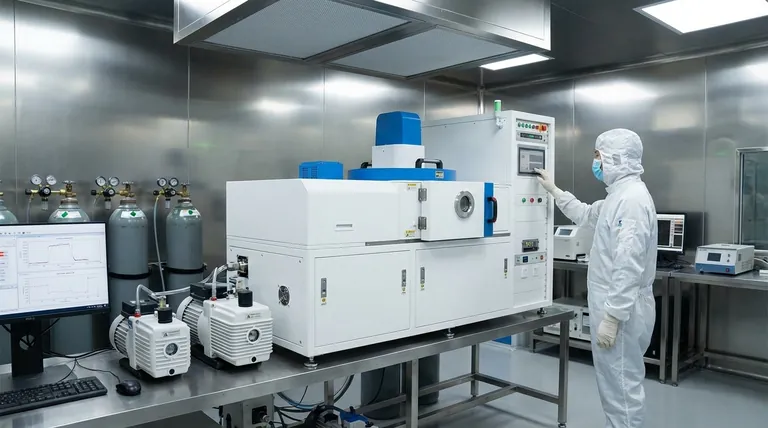

物理气相沉积（PVD）的核心是一种高科技涂层工艺，它将材料原子逐个从固体源转移到目标表面。所有这些都在高真空室中进行。该过程包括三个基本步骤：源材料转化为蒸汽，蒸汽穿过真空，最终凝结在基材上形成一层薄而附着力强的薄膜。

物理气相沉积不应被理解为一种单一方法，而应理解为一系列“视线”真空沉积技术。其核心原理是在没有化学反应的情况下，将材料从源物理移动到目标，从而能够创建异常纯净和高性能的薄膜。

PVD的核心原理

要理解PVD的工作原理，最好将其视为一种高度受控的原子喷漆形式。该过程依赖于三个关键组成部分：真空环境、源材料（靶材）和目标表面（基材）。

真空环境

整个PVD过程都在真空室中进行。这是不可协商的，原因有二。

首先，真空清除空气和其他可能与蒸发材料发生反应或污染蒸发材料的气体分子，确保最终薄膜的纯度。

其次，在空旷的空间中，蒸发原子可以从源直线传播到基材，而不会与空气分子碰撞，否则空气分子会使其散射。

源材料（“靶材”）

这是将成为涂层的固体材料——通常是金属、合金或陶瓷。它被放置在真空室内部，是该过程的起点。

目标表面（“基材”）

这是要进行涂覆的零件或组件。基材在放入腔室之前会经过细致清洁，因为薄膜的附着质量取决于超洁净的表面。

材料如何蒸发：两种主要方法

PVD中的“物理”部分指的是将固体靶材转化为蒸汽的机制。这并非通过化学反应实现，而是通过施加物理能量。两种主要方法是蒸发和溅射。

蒸发：“沸腾”材料

在这种方法中，靶材在真空中被加热，直到它蒸发或升华，直接变成气体。

这种加热通常使用高能电子束（电子束蒸发）来完成，即使是熔点非常高的材料也能达到蒸气相。产生的蒸气随后传播并凝结在较冷的基材上。

溅射：用离子“喷砂”

溅射是一个根本不同的过程。原子不是被“煮沸”脱落，而是被从靶材表面“撞击”下来。

这是通过将惰性气体（如氩气）引入腔室并施加高电压来完成的。这会产生等离子体，气体离子被加速撞击靶材，以足够的力将其弹出或“溅射”出单个原子。这些被弹出的原子随后传播到基材并沉积成薄膜。

理解权衡

尽管PVD功能强大，但它并非万能解决方案。了解其固有的局限性是有效使用它的关键。

视线沉积

由于蒸发原子沿直线传播，PVD是一种视线过程。除非在过程中旋转或重新定位基材，否则隐藏或深腔内的表面将无法均匀涂覆。

材料兼容性

虽然PVD可以处理各种材料，包括高熔点材料，但必须针对每种材料仔细调整具体参数。创建合金或复杂化合物薄膜需要多个源和精确控制。

设备和成本

PVD系统需要高真空泵、高压电源和复杂的控制系统。这使得设备复杂且昂贵，通常超出了小型操作的承受范围。

对比：PVD与CVD

为了进一步阐明PVD是什么，将其与另一种主要的沉积技术：化学气相沉积（CVD）进行比较会有所帮助。

核心区别：物理与化学

名称说明了一切。PVD物理移动原子从源到靶。最终薄膜的材料与源材料相同。

另一方面，CVD将前体气体引入腔室。然后在基材表面触发化学反应，产生形成涂层的新固体材料。由于它依赖于气体，CVD不是视线过程，可以更均匀地涂覆复杂形状。

为您的目标做出正确选择

选择涂层技术完全取决于最终产品的所需特性。

• 如果您的主要关注点是工具的硬质、耐磨涂层： 溅射PVD是涂覆氮化钛等材料的绝佳选择。
• 如果您的主要关注点是用于透镜或半导体的高纯度光学薄膜： 蒸发PVD提供了精确分层和纯度所需的控制。
• 如果您的主要关注点是用于高温部件（例如航空航天）的热障： 电子束蒸发PVD可以沉积致密、耐高温的陶瓷涂层。
• 如果您的主要关注点是均匀涂覆复杂的内部几何形状： CVD通常是比视线PVD过程更合适的选择。

通过了解其原理和权衡，您可以利用PVD创建具有精确设计表面的材料。

总结表：

PVD方面	关键细节
核心原理	在真空中原子逐个转移材料，无化学反应。
主要方法	蒸发（加热）和溅射（离子轰击）。
主要优点	制造异常纯净、坚硬且附着力强的涂层。
主要限制	视线过程；复杂形状需要零件操作。
常见应用	耐磨工具涂层、光学薄膜、半导体层。
