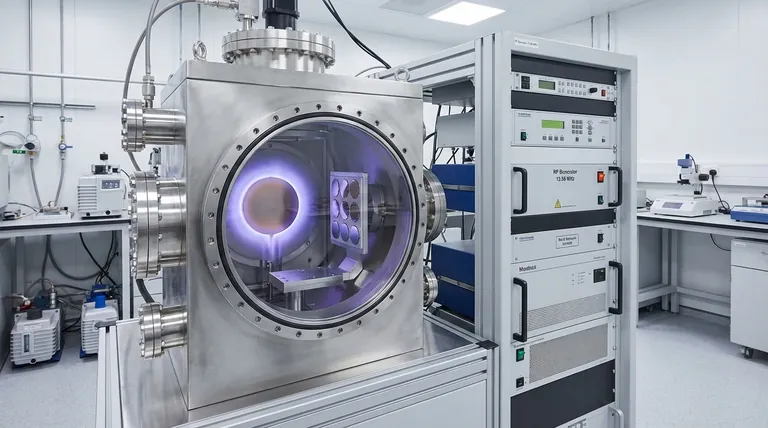

射频磁控溅射是一种利用射频（RF）功率和磁场沉积薄膜（尤其是非导电材料）的专门技术。这种方法对绝缘材料非常有效，因为它能防止目标表面的电荷积聚，确保高效电离和沉积。该工艺包括在真空室中产生等离子体，高能离子轰击目标材料，使其原子喷射出来并沉积到基底上。磁场将等离子体限制在靶材附近，从而提高电离效率和沉积率。射频磁控溅射广泛应用于光学、电气和其他应用中需要精确、均匀薄膜的行业。
要点说明：
-
射频磁控溅射的机理:
- 射频磁控溅射利用射频功率（通常为 13.56 MHz）产生交变电势。这种交变可防止电荷在靶材表面积累，这对溅射非导电材料至关重要。在正循环期间，电子中和靶材，而在负循环期间，离子轰击继续进行，从而确保了稳定的溅射过程。
-
磁场的作用:
- 利用磁场将次级电子束缚在目标材料附近。这种限制增加了溅射气体（通常为氩气）的电离，从而提高了可用于轰击的离子密度。因此，基底上的沉积率显著提高。
-
离子轰击和溅射:
- 高能氩气离子与目标材料表面碰撞，将能量传递给原子。如果能量超过目标原子的结合能，它们就会从表面喷射出来。然后，这些溅射原子穿过真空室，沉积到基底上，形成薄膜。
-
非导电材料的优势:
- 射频磁控溅射特别适用于绝缘材料。如果没有磁性，不导电的靶材就会带正电，从而阻碍溅射过程。交变射频电势和磁场可防止电荷积聚，确保高效、连续的沉积。
-
应用和均匀性:
- 这种技术广泛应用于光学、电子和涂层等需要精确、均匀薄膜的行业。低压环境和受控溅射过程可产生厚度一致的高度均匀薄膜，因此非常适合要求高精度的应用。
-
与直流溅射的比较:
- 与主要用于导电材料的直流溅射不同，射频磁控溅射既可处理导电目标，也可处理非导电目标。射频方法克服了直流溅射的局限性，可防止电荷积聚并实现绝缘材料的沉积。
-
工艺效率:
- 射频功率和磁约束的结合大大提高了溅射过程的效率。更强的电离和更高的沉积率使射频磁控溅射成为工业和研究领域生产高质量薄膜的首选方法。
射频磁控溅射利用射频功率和磁约束原理，为薄膜沉积，尤其是绝缘体等高难度材料的沉积，提供了稳健而多用途的解决方案。射频磁控溅射能够防止电荷积聚并提高沉积速率，因此在先进制造和研究应用中不可或缺。
汇总表：
| 关键方面 | 说明 |
|---|---|
| 机制 | 利用射频功率（13.56 MHz）防止非导电目标上的电荷积聚。 |
| 磁场 | 将等离子体限制在目标附近，提高电离和沉积率。 |
| 离子轰击 | 高能离子喷射目标原子，在基底上形成薄膜。 |
| 绝缘体的优势 | 防止电荷积累，从而实现非导电材料的高效沉积。 |
| 应用 | 用于光学、电子和涂层领域，可形成精确、均匀的薄膜。 |
| 效率高 | 结合射频功率和磁场，实现高沉积率和高质量。 |
