化学气相沉积法在薄膜沉积方面有哪些优势？实现卓越的共形涂层

化学气相沉积 (CVD) 本质上是一种高度通用的方法，用于制造极其纯净和均匀的薄膜。其主要优势源于其独特的工艺，该工艺利用化学反应将材料原子逐个沉积到表面，使其能够均匀涂覆复杂形状，并生产具有精确控制特性的各种材料。

选择沉积技术是一项关键的工程决策。尽管存在许多方法，但化学气相沉积因其能够制造高纯度和共形涂层而脱颖而出，使其成为对材料质量和完整、均匀覆盖要求极高的应用的卓越选择。

原理：化学反应与物理沉积

要理解 CVD 的优势，必须将其与主要的替代方法——物理气相沉积 (PVD) 区分开来。

PVD 的工作原理

溅射或蒸发等 PVD 方法是“视线”过程。它们在真空中物理地将原子从固体靶材上撞击下来，并将其送向基底，就像喷漆罐涂覆表面一样。

这种物理转移意味着 PVD 难以均匀涂覆复杂物体的隐藏表面或复杂的内部特征。

CVD 的工作原理

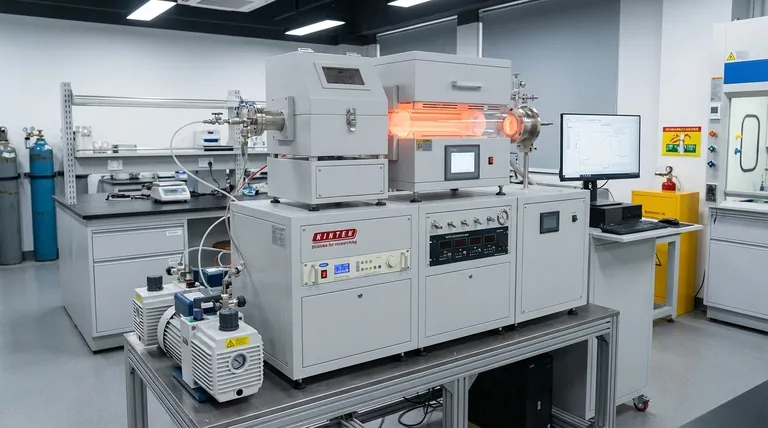

CVD 根本不同。它将前驱体气体引入一个包含加热基底的腔室。在热表面上触发化学反应，导致固体材料在基底上“生长”或沉积。

由于此过程由充满整个腔室的气体驱动，因此不受视线限制。反应气体可以到达每个暴露的表面，无论零件的几何形状多么复杂。

CVD 方法的主要优势

CVD 过程的化学性质带来了其他技术难以实现的几个独特优势。

无与伦比的薄膜纯度和密度

CVD 工艺允许制造具有极高纯度的薄膜。通过精确控制输入的前驱体气体，可以最大限度地减少污染物。

这会产生非常致密且均匀的薄膜结构，具有低残余应力和良好的结晶度，从而带来卓越的机械和电气性能。

在复杂几何形状上的卓越共形性

这也许是 CVD 最重要的优势。由于沉积发生在渗透整个反应腔室的气相中，CVD 提供了异常共形涂层。

这种“包覆”能力确保即使是具有底切、通道或内表面的复杂形状也能获得均匀厚度的涂层。PVD 方法根本无法与之匹敌。

材料和特性的多功能性

CVD 可用于沉积各种材料，包括金属、陶瓷和聚合物。通过调整前驱体气体、温度和压力，可以精确调整最终薄膜的特性。

这允许制造具有特定高性能特征的薄膜，例如极高的硬度、耐磨性或独特的难以通过其他方式获得的M光学和电学特性。

高产量和生产可扩展性

CVD 工艺可以实现相对高的沉积速率，使其在制造方面效率很高。

此外，设备原理通常很简单，使得该工艺从实验室研究到大批量工业生产的规模化相对简单。

了解权衡

没有完美的方法。CVD 的优势与某些操作考虑因素相平衡。

高工艺温度

传统的 CVD 工艺通常需要高温（数百甚至数千摄氏度）才能在基底表面引发必要的化学反应。

这种高温可能是一个限制，因为它可能会损坏或改变对温度敏感的基底的特性，例如某些聚合物或预处理的半导体晶圆。

前驱体气体的处理

CVD 中使用的前驱体气体可能具有毒性、腐蚀性或易燃性，需要专门的处理程序和安全基础设施。

与使用惰性固体靶材的一些 PVD 方法相比，这增加了操作的复杂性和成本。

为您的目标做出正确选择

选择 CVD 完全取决于您项目的具体要求。

• 如果您的主要重点是涂覆复杂的 3D 零件：CVD 因其出色的共形覆盖而成为卓越的选择。
• 如果您的主要重点是实现最大的薄膜纯度和密度：CVD 提供精确的化学控制，非常适合生产高质量、无缺陷的材料。
• 如果您的主要重点是制造具有独特化学计量或硬度的薄膜：CVD 在材料合成方面的多功能性允许设计特定且高性能的涂层。
• 如果您的主要重点是涂覆对温度敏感的材料：您必须仔细评估基底是否能承受标准 CVD 工艺的热量，或者是否需要低温变体（如 PECVD）或 PVD 等替代方法。

了解化学沉积和物理沉积之间的根本区别，使您能够为特定的工程挑战选择正确的工具。

总结表：

优势	主要益处
卓越的共形性	在复杂 3D 几何形状（包括内表面和底切）上实现均匀涂层。
高纯度与密度	制造致密、无缺陷的薄膜，具有出色的机械和电气性能。
材料多功能性	沉积各种金属、陶瓷和聚合物，具有可调谐的特性。
可扩展性	高效的沉积速率和简单的规模化，适用于大批量生产。
