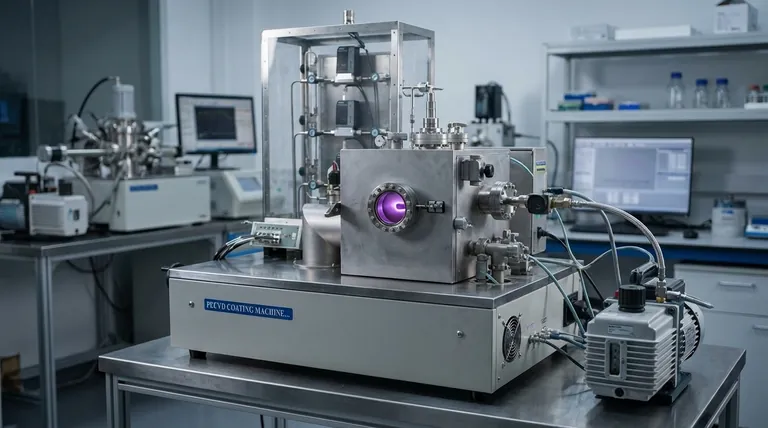

等离子体通过使用电场在低温下产生高反应性化学物质，从而增强化学气相沉积（CVD）。 这种称为PECVD的过程避免了传统热CVD所需的高温。通过产生等离子体，前驱体气体被分解成易于在基板上形成薄膜的反应性离子和自由基，从而可以在不能承受高温的材料上进行沉积。
传统CVD依靠蛮力热量来引发化学反应，而等离子体增强化学气相沉积（PECVD）则充当化学催化剂。它利用等离子体的靶向能量来完成分解气体的“繁重工作”，从而能够在较低的温度下实现高质量的薄膜生长。
核心问题：热CVD的高温壁垒
要理解等离子体的价值，我们必须首先认识到传统热CVD的基本局限性。
需要蛮力热量
传统热CVD是通过在存在前驱体气体的情况下加热基板来实现的。高温（通常为600-900°C或更高）提供了打破气体分子内化学键所需的原始热能。
基板限制
这种强烈的热量要求严重限制了可用作基板的材料类型。许多重要材料，如聚合物、塑料以及具有预先存在的金属层的复杂半导体器件，在这些温度下会被损坏、熔化或销毁。
等离子体如何解决温度问题
PECVD引入了一种新的能源——电场——来驱动化学反应，从根本上改变了工艺要求。
步骤1：产生等离子体
该过程首先将前驱体气体引入低压真空室。然后，在腔室两端施加电场，通常在射频（RF）范围内。
该电场使气体带电，从一些气体分子中剥离电子。结果是等离子体：一种含有高能电子、正离子和中性化学自由基混合物的电离气体。
步骤2：在没有热量的情况下产生反应性自由基
这是关键步骤。等离子体中的高能电子与稳定的前驱体气体分子发生碰撞。这些碰撞的能量足以打断化学键，产生高浓度的化学反应性自由基。
至关重要的是，这种键的断裂是由于高能电子碰撞造成的，而不是因为气体本身很热。整体气体温度保持在较低水平（通常为200-400°C）。
步骤3：低温薄膜生长
这些自由基非常不稳定，很容易与自身以及基板表面反应形成所需的固体薄膜。由于自由基本身已经具有很高的反应性，它们不需要来自基板的高热能来完成沉积过程。
步骤4：离子轰击的额外好处
除了产生自由基外，等离子体还会产生离子。这些离子被电场加速，并轻轻轰击基板表面。这种低能轰击可以提高薄膜密度，改善附着力，并为工程师提供了一个额外的参数来控制应力等薄膜特性。
了解权衡
尽管PECVD功能强大，但它并非万能的解决方案。与高温方法相比，它涉及一套明显的权衡。
薄膜纯度和应力
由于前驱体气体的裂解方式不如纯热分解那样受控，PECVD薄膜有时可能会夹带不需要的元素，例如来自硅烷（SiH₄）的氢。与高温下的薄膜相比，PECVD薄膜也可能表现出更高的内部应力。
设备复杂性和成本
PECVD系统本质上比热CVD炉更复杂。它需要真空室、精确的气体流量控制器、高功率射频发生器和匹配网络，这增加了初始投资和维护的复杂性。
对基板造成损害的可能性
虽然PECVD因其低温特性而备受推崇，但如果离子轰击控制不当，可能会对基板表面或生长的薄膜造成细微的损害。对于敏感的电子应用，这是一个必须优化的关键参数。
为您的目标做出正确的选择
在热CVD和PECVD之间做出选择完全取决于您的基板要求和所需的薄膜特性。
- 如果您的主要重点是在对温度敏感的材料（如塑料、有机物或已加工的晶圆）上进行沉积： PECVD是明确的，通常是唯一的选择，因为它能防止热损伤。
- 如果您的主要重点是实现尽可能高的薄膜纯度和晶体质量（例如，外延硅）： 高温热CVD通常更优越，因为清洁的热驱动反应最大限度地减少了杂质。
- 如果您的主要重点是在半导体制造中进行介电层（如氮化硅或氧化硅）的高通量沉积： PECVD在良好的薄膜质量、高沉积速率和与底层器件结构的兼容性之间提供了理想的平衡。
通过了解等离子体的作用是在不提供热能的情况下提供化学能，您可以自信地选择最符合您的材料、成本和性能目标的沉积技术。
总结表：
| 特性 | 热CVD | 等离子体增强CVD (PECVD) |
|---|---|---|
| 工艺温度 | 高 (600-900°C+) | 低 (200-400°C) |
| 基板兼容性 | 限于高温材料 | 适用于聚合物、塑料、已加工晶圆 |
| 主要能源 | 热能 | 电场（等离子体） |
| 薄膜纯度 | 高 | 可能含有杂质（例如氢） |
| 设备复杂性 | 较低 | 较高（需要真空、射频发生器） |
