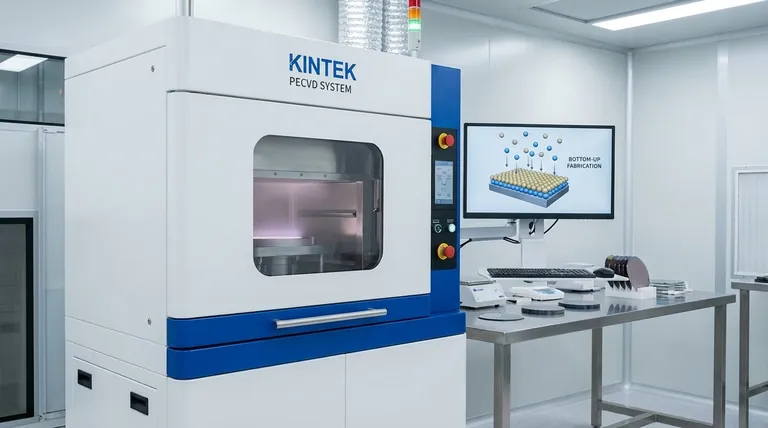

物理气相沉积是自上而下还是自下而上？解析核心制造方法

明确地说：物理气相沉积（PVD）绝对是一种自下而上的制造工艺。这种分类源于其基本机制，即从最基本的组成部分——原子或分子——逐层构建材料，而不是从一个更大的块中雕刻出结构。

核心区别在于策略：像PVD这样的自下而上技术是从原子或分子构件中组装结构，而自上而下的技术是通过从较大的基底上去除材料来雕刻结构。

核心原则：组装与雕刻

要理解PVD属于哪一类，关键在于掌握纳米制造的两种基本方法。

定义“自下而上”的纳米制造

自下而上的制造从最小的单元——原子、分子或团簇——开始，并将它们系统地组装成更大、更复杂的结构。

把它想象成用单个砖块砌墙。每块砖（一个原子）都被精确放置，以形成最终所需的形状（薄膜）。这种方法本质上是累加的。

定义“自上而下”的纳米制造

自上而下的制造采取相反的方法。它从一大块块状材料开始，使用减材工艺，如雕刻或蚀刻，去除材料，直到只剩下所需的结构。

这类似于雕塑家从一块大理石块开始，凿去所有不是最终雕像的部分。半导体工业的基石——光刻技术，就是典型的例子。

PVD如何体现自下而上的方法

PVD过程是自下而上或增材制造原理的完美例证。它通常包括三个关键阶段。

1. 蒸汽的产生

固态源材料，称为“靶材”，被转化为单个原子或分子的蒸汽。这通常通过溅射（用高能离子轰击靶材）或热蒸发（加热材料直到其汽化）来实现。

2. 真空中的传输

这些汽化的颗粒通过低压真空室从源头传输到目标物体，即“基底”。真空对于防止这些颗粒与空气分子碰撞至关重要。

3. 沉积与薄膜生长

原子或分子落在基底表面并凝结，形成一层薄而固态的薄膜。随着更多颗粒的到达，薄膜的厚度逐原子层增加，完美地体现了“用砖块建造”的比喻。

常见的误区和澄清

理解区别是关键，但认识到这些方法在实践中是如何使用的也很重要。

组合方法是标准实践

在现实世界的应用中，尤其是在半导体制造中，自下而上和自上而下的技术几乎总是结合使用。PVD不会孤立地用于创建复杂的图案。

例如，要在芯片上制作金属布线，首先需要通过自上而下的光刻步骤创建一个图案化的掩模。然后，通过自下而上的PVD步骤在整个表面上沉积一层金属。最后，通过另一个工艺（如“剥离”或蚀刻）去除不需要的金属，留下所需的电路图案。

PVD创建薄膜，而非图案

一个常见的混淆点是认为PVD“打印”图案。事实并非如此。PVD是一种全面沉积技术，它会覆盖其视线范围内的一切。图案化和精细成型是由先于或后于它的自上而下的光刻和蚀刻步骤来完成的。

应用于您的目标

您对这一概念的理解直接影响您如何处理制造挑战。

如果您的主要重点是创建均匀、高纯度的薄膜：您正在使用纯粹的自下而上的方法。PVD是沉积材料的理想工具，可以对厚度和成分进行精确的原子级控制。
如果您的主要重点是制造复杂的微观器件（如晶体管）：您将使用多种方法的组合。您将依赖自上而下的光刻来定义图案，并依赖自下而上的PVD来沉积图案内部的功能材料层。
如果您的主要重点是控制纳米尺度的材料特性：PVD的自下而上的特性是您的优势。通过控制沉积参数，您可以直接影响薄膜在原子层面的晶体结构、密度和应力。

理解自下而上的组装与自上而下的雕刻之间的区别，是掌握现代制造的基础。

总结表：

特征	自下而上 (PVD)	自上而下 (例如：光刻)
基本方法	增材组装	减材雕刻
起始点	原子、分子、蒸汽	块状材料
主要动作	逐层沉积材料	去除/蚀刻材料
典型用途	制造均匀的薄膜	定义复杂的图案
