薄膜沉积的方法有哪些？Pvd、Cvd和Ald技术指南

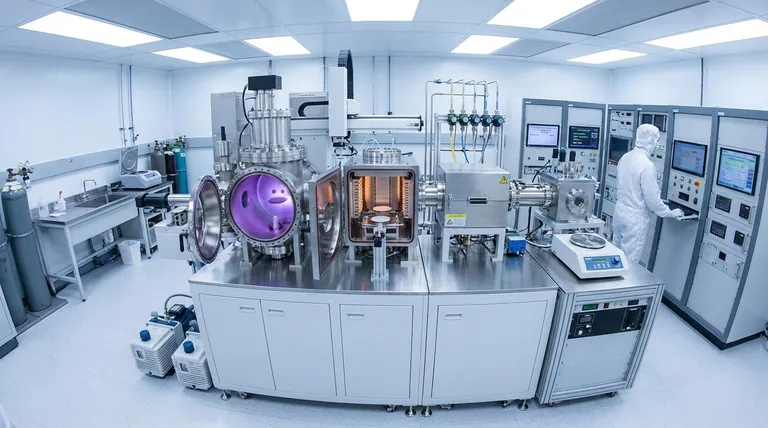

薄膜沉积的主要方法大致分为两大类：物理气相沉积（PVD）和化学沉积。在PVD中，源材料通过蒸发或溅射的方式，在真空中物理转移到衬底上。相比之下，化学方法利用化学反应（通常来自前体气体或溶液）在衬底表面生长或形成薄膜。更先进的技术，如原子层沉积（ALD），则改进了化学方法，以单原子层精度构建薄膜。

沉积方法的选择并非要找到单一的“最佳”技术，而是要进行战略性的权衡。您的决定必须在所需的薄膜性能（如纯度、密度和均匀性）与实际限制（如沉积速度、衬底的温度敏感性和总体成本）之间取得平衡。

物理沉积方法：逐原子转移材料

物理沉积技术涉及材料从源到衬底的机械或热传输。这些过程几乎总是在高真空环境中进行，以确保所得薄膜的纯度。

溅射

溅射是一种通过高能离子（通常来自氩等离子体）轰击所需材料固体靶材的过程。这种高能碰撞会物理地“敲掉”靶材上的原子，这些原子随后穿过真空室并沉积到衬底上，形成薄膜。它以生产致密、附着良好的薄膜而闻名。

热蒸发和电子束蒸发

这种方法涉及在高真空中加热源材料，直到它蒸发（对于液体）或升华（对于固体）。产生的蒸汽穿过腔室并在较冷的衬底上冷凝。加热可以通过使电流通过容纳材料的电阻舟（热蒸发）或使用聚焦的高能电子束（电子束蒸发）来完成。

脉冲激光沉积 (PLD)

在PLD中，高功率脉冲激光聚焦在真空腔室内的靶材上。强大的能量烧蚀靶材表面，产生一个等离子体羽流，该羽流膨胀并沉积到衬底上。该技术对于复杂材料具有高度通用性。

化学沉积方法：通过反应构建薄膜

化学方法依赖于受控的化学反应来创建薄膜。引入作为前体的源材料，并在衬底表面或附近发生反应。

化学气相沉积 (CVD)

CVD是一种常用的技术，其中前体气体被引入反应腔室。这些气体在加热的衬底上分解或反应，形成所需的固体薄膜。一种常见的变体，等离子体增强化学气相沉积（PECVD），使用等离子体来激发前体气体，从而允许在低得多的温度下进行沉积。

原子层沉积 (ALD)

ALD是一种特殊的CVD形式，它一次构建一个原子层。它使用一系列自限制化学反应，其中前体气体逐一脉冲进入腔室。该过程对薄膜厚度提供了无与伦比的控制，并产生极其均匀和共形的薄膜，即使在高度复杂的3D结构上也是如此。

溶液法（溶胶-凝胶、旋涂）

这些方法涉及将液体前体施加到衬底上。在旋涂中，衬底高速旋转以将液体铺展成薄而均匀的层。在溶胶-凝胶过程中，化学溶液（“溶胶”）在衬底上转变为凝胶状相。两者通常都需要随后的加热步骤以去除溶剂并固化最终薄膜。

理解权衡

选择正确的方法需要了解其固有的优点和局限性。决策几乎总是归结为在性能和实用性之间取得平衡。

薄膜质量和共形性

PVD技术是视线的，这意味着它们难以涂覆复杂特征的侧面和底部。相比之下，CVD，尤其是ALD，是非视线的，并提供出色的共形覆盖，这对于现代微电子至关重要。ALD提供最高的共形性和纯度。

沉积速率与精度

速度和控制之间存在直接的权衡。PVD和CVD工艺可以相对快速地沉积材料，使其适用于较厚的薄膜，例如保护性工具涂层。相比之下，ALD速度极慢，但其原子级精度对于制造最先进的半导体器件是不可或缺的。

温度和衬底兼容性

传统的CVD通常需要非常高的温度来驱动必要的化学反应，这可能会损坏敏感的衬底。PVD方法（如溅射）和PECVD等技术可以在低得多的温度下运行，从而扩大了兼容材料的范围，包括聚合物和柔性电子产品。

为您的应用选择正确的方法

您的目标决定了最佳技术。使用以下指南来缩小您的选择范围：

如果您的主要重点是工具上的保护性硬涂层（例如，Ti-Al-N）： PVD方法（如溅射）是行业标准，因其高薄膜密度和强附着力。
如果您的主要重点是用于先进半导体的均匀、共形薄膜： ALD是明确的选择，因其无与伦比的精度和涂覆复杂形貌的能力。
如果您的主要重点是大规模沉积各种材料，包括电介质： CVD提供了出色的多功能性和吞吐量，适用于不需要原子级精度的应用。
如果您的主要重点是用于OLED显示器或太阳能电池等应用的低成本、大面积薄膜： 旋涂或喷雾热解等溶液法可以非常有效且可扩展。

最终，理想的沉积技术直接取决于材料、所需的薄膜性能和底层衬底，将复杂的选择转化为清晰的工程决策。

总结表：

方法	类别	主要特点	最适用于
溅射	物理气相沉积 (PVD)	致密、附着良好的薄膜；视线	工具上的保护性硬涂层
蒸发	物理气相沉积 (PVD)	高纯度薄膜；视线	简单金属化、光学
CVD	化学沉积	多功能，良好共形性；可能需要高温	电介质、半导体的大规模沉积
PECVD	化学沉积	低温沉积	涂覆对温度敏感的衬底
ALD	化学沉积	原子级精度，出色共形性	先进半导体、复杂3D结构
旋涂 / 溶胶-凝胶	溶液法	低成本、大面积薄膜	OLED显示器、太阳能电池、研究
