什么是石墨烯的化学气相沉积? 4 个要点详解

化学气相沉积(CVD)是一种生产大面积、高质量石墨烯的高效方法。

它主要使用铜、钴和镍等过渡金属基底。

该工艺包括在高温下将碳氢化合物前驱体分解成碳自由基。

然后,这些自由基在金属表面形成石墨烯层。

这种方法因其可扩展性、成本效益以及控制石墨烯质量和均匀性的能力而备受青睐。

什么是化学气相沉积石墨烯? 4 个要点说明

什么是石墨烯的化学气相沉积? 4 个要点详解

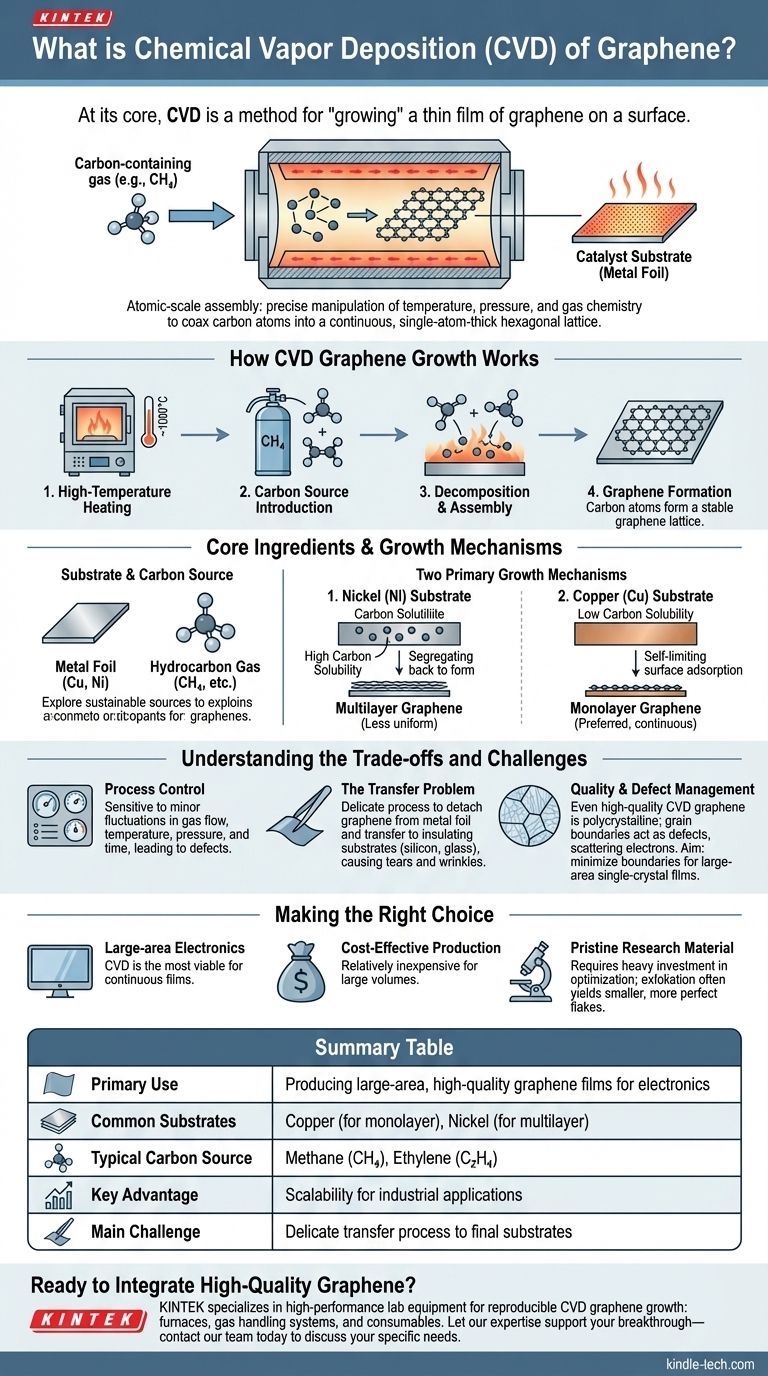

1.工艺概述

在 CVD 过程中,气态前驱体(通常是甲烷或乙烯等碳氢化合物)被引入反应器。

它们遇到加热的金属基底。

反应器中的高温会使这些气体分解成碳自由基。

然后,这些自由基与金属表面相互作用,成核并生长成石墨烯层。

2.金属基底的作用

金属基底的选择至关重要。

它不仅能催化反应,还能影响石墨烯的生长和质量。

铜尤其受青睐,因为它几乎只允许形成单层石墨烯。

另一方面,镍则倾向于形成多层石墨烯,这在某些应用中可能是有利的。

基底的特性决定了成核密度、生长速度和形成的石墨烯层数,从而影响最终产品的电气和机械特性。

3.CVD 的优点

CVD 被认为具有优越性有几个原因:

  • 可扩展性: 它可以生产适合工业应用的大面积石墨烯薄膜。
  • 质量控制: 可对工艺参数进行微调,以获得高质量、均匀且缺陷极少的石墨烯。
  • 多功能性: 可使用不同的金属基底和前驱体气体来定制石墨烯的特性,以满足特定应用的需要。

4.应用和未来展望

CVD 技术生产的高质量石墨烯非常适合应用于电子领域。

它可用于晶体管、传感器和透明导体。

石墨烯在腐蚀涂层和其他保护层中的应用也凸显了它的多功能性。

CVD 能够生产大块、无缺陷的石墨烯薄片,因此成为石墨烯基材料和设备持续发展的关键技术。
