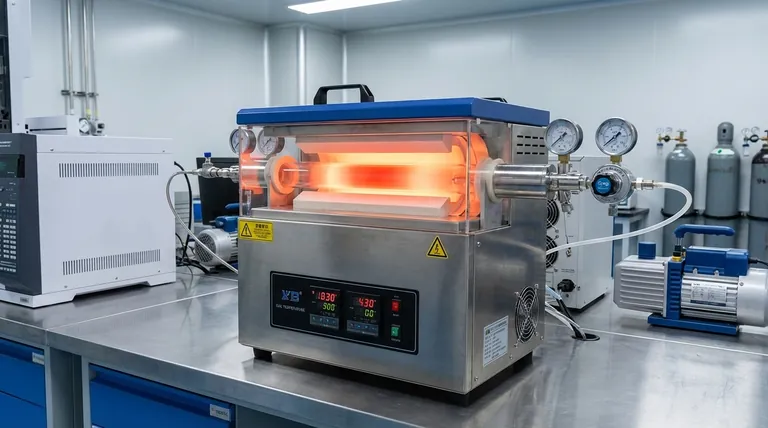

什么是高温化学气相沉积工艺？逐原子生长卓越薄膜

从本质上讲，高温化学气相沉积（CVD）是一种利用气态化学成分在表面生长固体高性能薄膜的工艺。将基底或待涂覆的部件在反应室中加热到高温，并暴露于挥发性前驱体气体中。高热作为催化剂，引起化学反应，使新的固体材料逐原子直接沉积在基底表面。

需要理解的关键概念是，CVD不仅仅是一种像涂漆那样的涂覆工艺；它是一种合成工艺。您正在利用热量驱动从气体到固体的转化，在物体表面化学地生长出具有卓越纯度和附着力的新型工程层。

CVD如何从根本上工作：从气体到固体

CVD工艺可能看起来很复杂，但它可以分解为一系列逻辑的、受控的步骤。所有这些都发生在一个高度受控的环境中，以确保最终薄膜的纯度和质量。

受控环境

整个过程在一个密封的反应室内进行，该反应室通常处于真空状态。这种真空环境可以去除污染物，并允许精确控制所涉及的气体和压力。

引入前驱体

挥发性化合物，称为前驱体，以气态形式注入到反应室中。这些气体含有最终将形成固体薄膜的特定原子（如硅、碳或钛）。

高温的作用

基底被加热到特定的、通常非常高的温度。这种热量提供了必要的能量，用于热分解，分解前驱体气体并在基底表面引发所需的化学反应。

逐原子构建薄膜

一旦前驱体气体发生反应，分子层面会发生高度结构化的序列：

吸附：反应性气体分子附着在热基底表面。
反应：表面催化反应产生所需的固体材料和气态副产物。
成核与生长：固体原子在表面扩散形成稳定的簇（核），然后生长成连续的薄膜。
解吸：不需要的气态副产物从表面释放并通过真空系统排出。

常见应用和行业

由于CVD可以生产极其纯净、致密和耐用的薄膜，它已成为众多高科技领域的基础技术。

电子和半导体

这是CVD最常见的用途之一。它对于沉积构成微芯片和集成电路基础的超纯硅、氮化硅和其他材料的薄膜至关重要。

先进材料和纳米技术

CVD是生长具有独特性能的高度结构化材料的主要方法。这包括合成碳纳米管、石墨烯以及用于下一代电子产品和复合材料的各种纳米线。

工业和保护涂层

该工艺用于将异常坚硬和耐腐蚀的陶瓷涂层（如氮化钛）应用于切削工具和工业部件。这大大延长了它们的使用寿命和性能。

能源和光学

在能源领域，CVD用于沉积构成薄膜太阳能电池的关键光伏材料。它还用于在玻璃和其他光学元件上应用专用涂层。

理解关键考量

尽管功能强大，CVD是一种高度技术化的工艺，具有特定的要求和权衡，这些决定了它是否适用于特定应用。

基底兼容性

“高温”方面是一个关键限制。基材或基底必须能够承受所需的反应温度（可能从几百到一千多摄氏度），而不会熔化、变形或降解。

工艺复杂性

获得高质量、均匀的薄膜需要精确控制众多变量，包括温度、压力、气体流量和化学成分。这需要先进的设备和高水平的技术专业知识。

卓越的纯度和附着力

由于薄膜是通过化学反应生长的，它与基底形成牢固、直接的化学键。真空环境还确保了极高的纯度，这对于半导体应用至关重要。

共形涂覆能力

CVD的一个主要优点是它能够在复杂的形状和三维表面上沉积完全均匀的薄膜。由于前驱体是气体，它可以到达部件的每个暴露区域，确保完全均匀的覆盖。

何时考虑高温CVD

选择制造工艺完全取决于您的最终目标。高温CVD在材料性能是主要驱动因素的应用中表现出色。

如果您的主要关注点是极致的纯度和电气性能：CVD是半导体和先进电子产品中创建基础层的行业标准。
如果您的主要关注点是极端的耐磨性或耐腐蚀性：CVD形成的强化学键为苛刻的工业环境创建了异常耐用和有弹性的涂层。
如果您的主要关注点是用均匀薄膜涂覆复杂几何形状：CVD工艺的气体性质使其在涂覆复杂部件方面优于视线方法。

最终，高温CVD是从原子层面构建先进材料的决定性技术，它创建的层不仅仅是附着在表面上，更是表面不可或缺的一部分。

总结表：

关键方面	描述
工艺	利用高温从气态前驱体化学生长固体薄膜。
主要用途	在基底上沉积超纯、高性能涂层。
主要行业	半导体、先进材料、工业涂层、能源、光学。
主要优点	卓越的薄膜纯度、强附着力以及复杂形状上的均匀覆盖。
主要限制	需要能够承受非常高温度（数百至1000°C以上）的基底。
