纳米技术中的PVD和CVD是什么？选择正确的薄膜沉积方法

纳米技术的核心是能够逐原子层构建材料。物理气相沉积（PVD）和化学气相沉积（CVD）是实现这一目标的两种基础技术。PVD是一种物理过程，通过蒸发固体材料并使其在基底上凝结来沉积薄膜，而CVD是一种化学过程，它使用气相前驱体在基底表面直接反应形成固体薄膜。

核心区别很简单：PVD就像是一种高度受控的原子“喷漆”，物理材料沿直线运动以涂覆表面。CVD更像是“生长”新层，气体在表面发生化学反应，从头开始创建固体薄膜。

解析过程：物理与化学

要真正理解它们在纳米技术中的作用，您必须了解它们根本不同的机制。一个是传输过程，另一个是创造过程。

物理气相沉积（PVD）：视线法

PVD是一个纯粹的物理过程，不发生化学反应。该过程涉及在真空室内蒸发源材料（“靶材”）。

然后，这种蒸汽沿直线传播，并在目标物体（称为基底）上凝结。可以将其想象成一个微观的逆向喷砂机。

由于蒸汽沿直线传播，PVD被认为是视线冲击技术。这对于涂覆平面或轻微弯曲的表面非常有效。

化学气相沉积（CVD）：从气体中生长薄膜

CVD本质上是一个化学过程。它首先将一种或多种挥发性前驱体气体引入反应室，其中包含加热的基底。

这些气体在热基底表面分解并反应，发生化学变化，形成新的固体薄膜。副产物气体随后被排出。

与PVD不同，CVD中的气体可以流过复杂的形状，使其成为一个多向过程。这使得它能够在复杂的结构上形成高度均匀的层。

了解权衡

PVD和CVD之间的选择绝不是任意的；它取决于具体的材料要求、基底的特性和期望的结果。

共形性和覆盖率

CVD的多向、基于气体的特性使其具有卓越的共形性。这意味着它可以在复杂的、三维纳米结构上沉积完全均匀的薄膜，而不会出现阴影或薄弱点。

PVD的视线特性在复杂几何形状方面存在困难。突出的特征可能会阻挡蒸汽流，产生涂层较薄或不存在的“阴影”。

工艺温度和基底兼容性

CVD通常需要非常高的温度才能在基底表面引发必要的化学反应。这种热量可能会损坏敏感材料，例如塑料或预先存在的电子元件。

许多PVD工艺可以在低得多的温度下进行。这使得PVD适用于更广泛的无法承受CVD热应力的基底。

材料纯度和复杂性

CVD擅长制造极其纯净和复杂的材料，例如金属间氧化物或多组分混合结构。化学反应的精确性允许对薄膜的成分和晶体结构进行精细控制。

PVD通常是沉积纯元素或简单合金的更直接方法。虽然它适用于许多应用，但要实现CVD可能实现的复杂化学计量则更具挑战性。

为您的纳米级目标做出正确选择

选择正确的沉积方法对于任何纳米技术应用的成功都至关重要，从纳米电子学到保护涂层。

• 如果您的主要重点是制造高纯度、复杂的半导体材料或均匀涂覆复杂的3D结构：CVD通常是更优越的选择，因为它具有化学精度和出色的共形性。
• 如果您的主要重点是为表面（尤其是对温度敏感的表面）施加坚硬、耐磨或导电涂层：PVD提供了一种坚固、多功能且通常更直接的解决方案。

理解物理沉积和化学生长之间的这种根本区别是原子尺度材料工程的第一步。

总结表：

特征	PVD（物理气相沉积）	CVD（化学气相沉积）
工艺类型	物理（蒸发和凝结）	化学（气相反应）
共形性	视线法；难以处理复杂3D形状	优秀；在复杂结构上均匀涂覆
典型温度	较低温度；更适合敏感基底	通常需要高温
最适合	纯元素、简单合金、耐磨涂层	复杂、高纯度材料（例如半导体）

准备好将PVD或CVD技术整合到您的实验室了吗？

选择正确的沉积方法对于您的研究或生产成果至关重要。KINTEK专注于为纳米技术应用提供高质量的实验室设备和耗材。我们的专家可以帮助您选择理想的PVD或CVD解决方案，以满足您对材料纯度、基底兼容性和涂层性能的特定要求。

立即联系我们的团队，讨论我们的解决方案如何推动您的纳米级工程项目。

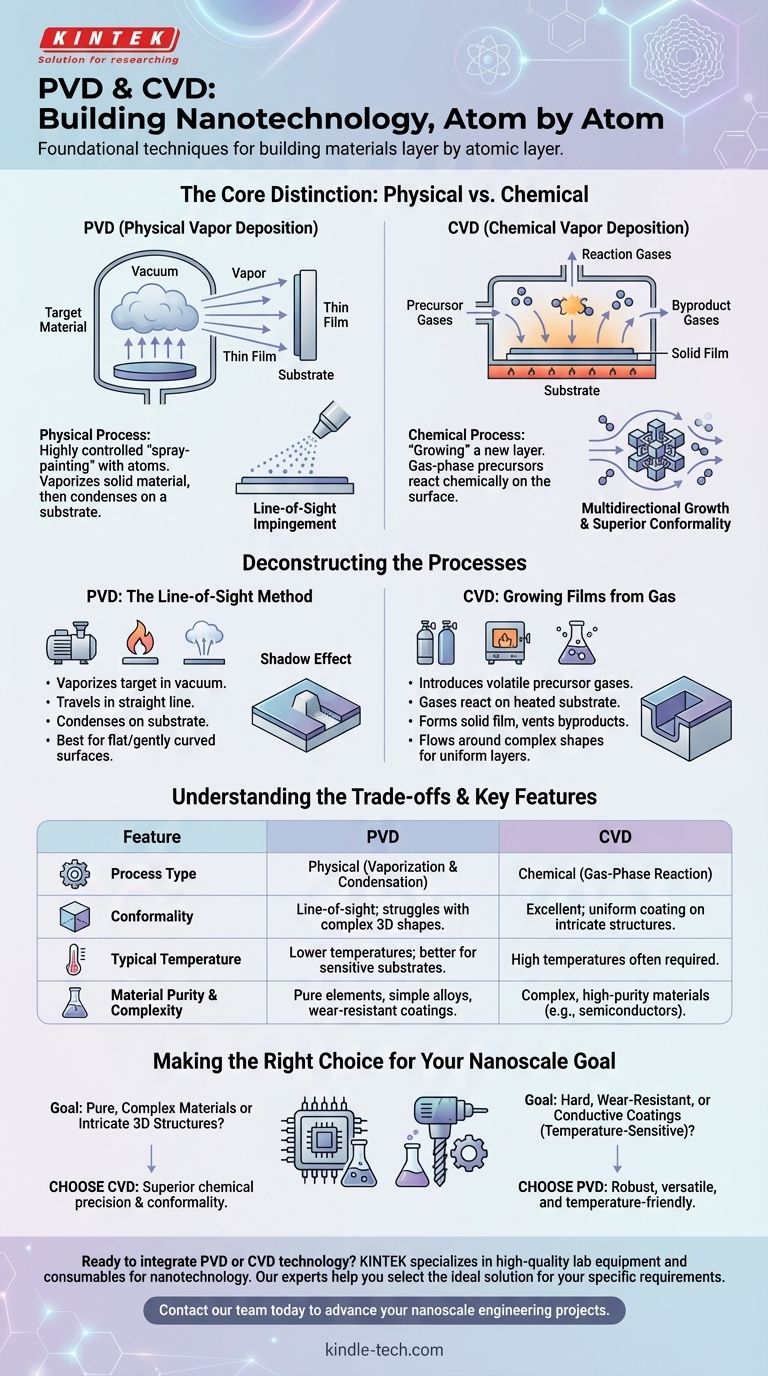

图解指南
