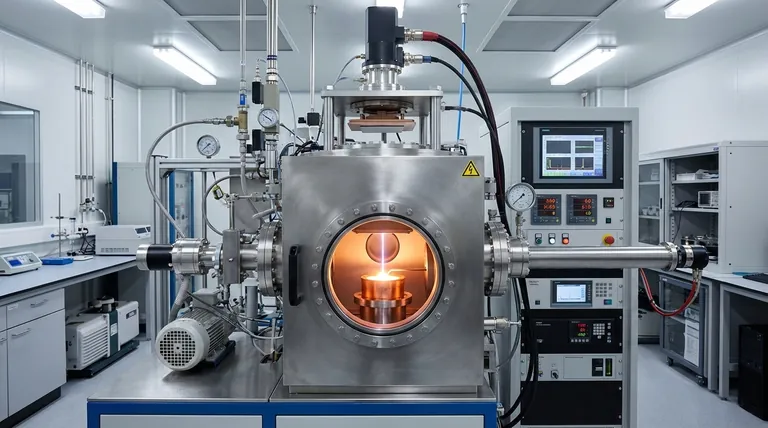

从本质上讲，电子束物理气相沉积（EBPVD）是一种高真空工艺，用于制造极其纯净和精确的薄膜。其工作原理是利用一个磁聚焦的高能电子束来熔化和汽化源材料。然后，这种材料蒸汽穿过真空，凝结在基板上，逐层形成所需的涂层。
核心要点是，EBPVD不仅仅是一种加热方法；它是一种以极高精度汽化材料的高度受控技术。它的主要优势在于它能够高效地对具有极高熔点的材料的基板进行涂覆，从而达到其他方法难以匹敌的纯度和密度水平。
EBPVD的核心机制
要理解EBPVD，最好将其分解为在高真空腔室内发生的各个基本阶段。这种环境对于防止污染和确保汽化材料能够不受阻碍地传输至关重要。
真空环境
首先，整个过程发生在一个被抽至高真空的腔室中。这会去除环境气体，如氧气和氮气，否则这些气体可能会与汽化材料发生反应，并将杂质引入最终薄膜中。
电子束源
一个通常由钨制成的灯丝被加热到高温，使其发射出一束电子流。然后，这些电子由高压电源加速，形成高能束。
靶材
待沉积的源材料——通常以粉末、颗粒或固体锭块的形式——放置在一个水冷铜坩埚中。这种冷却至关重要，因为它确保只有材料的顶层被电子束熔化，从而防止坩埚本身带来的污染。
汽化过程
磁场被用来精确地引导和聚焦电子束到源材料的表面。电子的强烈动能与撞击时瞬间转化为热能，导致材料迅速加热、熔化，然后蒸发，形成一个蒸汽云。
在基板上的沉积
汽化原子从源头直线传播到位于上方的基板（待涂覆的物体）。当蒸汽撞击到较冷的基板表面时，它会凝结回固态，形成一层均匀的薄膜。
精确控制与增强
沉积膜的厚度由计算机系统精确控制，这些系统实时监测沉积速率。为了获得更致密、更坚固的涂层，该过程可以通过离子束得到增强，离子束在沉积过程中轰击基板，以提高附着力和减少薄膜中的应力。
为何选择EBPVD？关键优势
由于具有几个明显的优势，EBPVD是许多先进行业（尤其是光学、航空航天和半导体领域）的首选方法。
高材料纯度
因为电子束只加热源材料而坩埚保持冷却，所以污染极少。这使得涂层具有极高的纯度。
无与伦比的材料通用性
电子束可以产生极高的局部温度。这使得EBPVD成为少数几种能够有效汽化具有极高熔点的材料（如钛、钨和各种陶瓷）的方法之一。
出色的厚度控制
该过程允许对沉积速率和最终薄膜厚度进行精确的实时控制，这对于光学滤光片和半导体器件等应用至关重要。
高沉积速率
与溅射等其他PVD技术相比，EBPVD通常可以实现更高的沉积速率，从而缩短生产时间。
了解权衡与局限性
没有技术是完美的。对EBPVD有清醒的认识需要承认其特定的挑战。
视线沉积
汽化材料沿直线传播。这意味着如果没有复杂的基板旋转和倾斜机构，就很难均匀地涂覆具有凹陷或隐藏表面的复杂三维形状。
复杂且昂贵的设备
需要高真空环境、高压电源和电子束转向系统，使得EBPVD设备比某些替代方法更复杂、成本更高。
潜在的X射线产生
高能电子撞击靶材可能会产生X射线。这要求对真空腔室进行适当的屏蔽以确保操作员安全，这也增加了系统的复杂性。
为您的应用做出正确的选择
选择正确的沉积技术完全取决于您项目的具体目标。
- 如果您的主要重点是最终纯度和沉积高熔点材料： EBPVD是制造高性能光学涂层、涡轮叶片上的热障或先进电子器件中导电层的卓越选择。
- 如果您的主要重点是均匀涂覆复杂的3D几何形状： 您可能需要考虑非视线工艺，如化学气相沉积（CVD），它使用化学反应来沉积薄膜。
- 如果您的主要重点是经济高效地沉积常见金属： 对于要求不那么苛刻的应用，更简单的PVD技术（如溅射）可能在性能和成本之间提供更好的平衡。
最终，了解这些核心原理能让您根据材料，以及您需要实现的确切结果来选择正确的沉积技术。
摘要表：
| 工艺阶段 | 关键功能 | 结果 |
|---|---|---|
| 真空环境 | 去除环境气体 | 防止污染，确保蒸汽传输清洁 |
| 电子束源 | 产生并加速电子 | 形成用于汽化的高能束 |
| 靶材 | 冷却坩埚中的源材料 | 局部熔化，防止坩埚污染 |
| 汽化 | 电子束熔化/汽化材料 | 形成纯净的蒸汽云 |
| 沉积 | 蒸汽在基板上凝结 | 形成均匀的薄涂层 |
| 关键优势 | 高材料纯度和通用性 | 非常适合陶瓷和金属等高熔点材料 |
