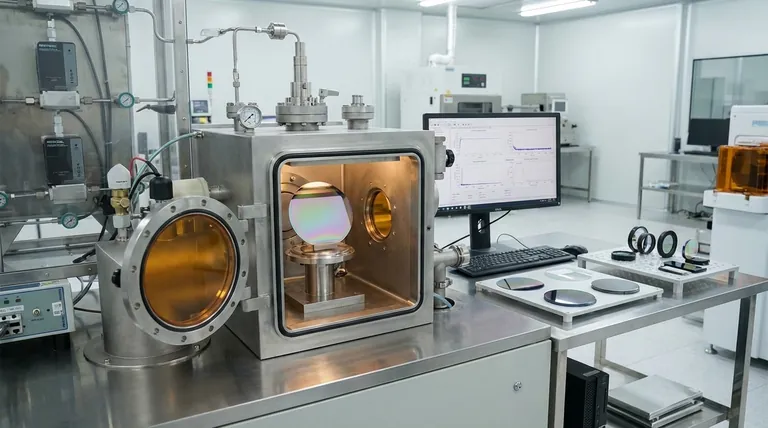

什么是薄膜法?4 大要点解析

薄膜法是指在基底上沉积一层材料的过程。

这些层的厚度通常从几分之一纳米到几微米不等。

这种方法在电子学、光学和能量存储等各种应用中至关重要。

这一过程包括从源发射粒子,将粒子传送到基底,并在表面凝结。

关键技术包括化学气相沉积(CVD)和物理气相沉积(PVD)。

家用镜子就是薄膜实际应用的一个例子。

4 个要点说明:

什么是薄膜法?4 大要点解析

1.薄膜的定义和厚度

薄膜是厚度从几纳米到几微米不等的材料层。

这些薄膜是许多技术应用的基本组成部分,包括电子学、光学和能量存储。

2.沉积过程

沉积过程包括三个主要步骤:从源发射微粒、将这些微粒传送到基底以及在基底表面凝结微粒。

这一过程受到控制,以确保薄膜的精确厚度和成分。

3.沉积技术

化学气相沉积(CVD): 将基底置于真空室中,加热化学前驱体使其气化,并在基底表面发生化学反应形成薄膜。

物理气相沉积(PVD): 包括蒸发和溅射等方法,通过物理方式将颗粒从源喷射出来,沉积到基底上。

其他技术包括旋涂,用于以均匀的方式沉积薄膜。

4.薄膜的应用

电子: 薄膜可用于半导体器件、集成无源器件和发光二极管。

光学: 例如家用镜子中使用的抗反射涂层和反射涂层。

能源: 薄膜可用于薄膜太阳能电池和电池。

制药: 正在开发薄膜给药系统。

装饰和保护涂层: 薄膜用于装饰目的,并为切削工具提供保护涂层。

历史发展

薄膜技术在 20 世纪得到了长足的发展,使各行各业都取得了突破性进展。

新沉积技术的发展扩大了薄膜的应用范围。

薄膜实例

家用镜子: 一个典型的例子是在玻璃片背面沉积一层薄薄的金属涂层,形成一个反射表面。

磁性记录介质: 薄膜用于数据记录的磁性存储设备。

通过了解这些要点,实验室设备采购人员可以就研究或生产过程中特定应用所需的薄膜沉积方法和设备类型做出明智的决定。
